Altron Black Nachfolger | Cherubini Movi 45
Altron Black Nachfolger | Cherubini Movi 45
Neues Adapterset erforderlich
Sie brauchen einen Ersatz-Motor für Ihren defekten Alton Black. Dieser Antrieb ist das Nachfolgemodell des Altron Black Motors. Es ist kein Umbau im Rollladenkasten notwendig, da der neue Motorkopf so konzipiert wurde, dass er auch in die vorhanden Altron Motorlager passt. Wichtig ist aber, dass Sie ein neues Adapterset passend für Ihre Rollladenwelle mit bestellen. Das alte Adapterset ist nicht kompatibel mit den Motoren der neuen Generation. Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 6 Nm bis 50 Nm in den Stufen 10 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine Parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black und FAAC TM Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

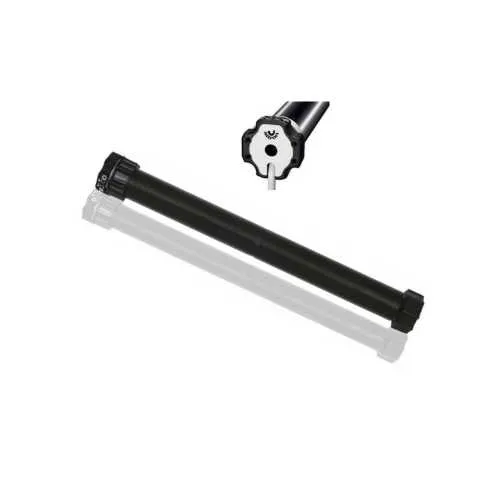

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Endlageneinstellung / mechanisch über Einstellschrauben
Endlage | Fester Endpunkt | über Drehmoment | Plug & Play |
Oben | |||
Unten |
Die mechanische Endpunkteinstellung bei diesen Rohrmotoren ermöglicht es, die Endpositionen des Motors manuell mit einem Einstellstift einzustellen. Hierbei werden Einstellschrauben am Motorkopf verwendet, um die Endpunkte festzulegen.
Zuverlässigkeit:Mechanische Rohrmotoren sind sie oft robuster und weniger anfällig für Störungen oder Ausfälle.
Geringere Kosten:
Mechanische Rohrmotoren sind in der Regel kostengünstiger als elektronische Rohrmotoren, da sie weniger komplexe Technologie verwenden.
Motortyp | Geschwindigkeit | Vorgänger | Art. Nr.: alt | Drehmoment | max. Zugkraft | Abmessung (L) | Stromaufnahme | Lstg.: |
---|---|---|---|---|---|---|---|---|
Movi 45 10/17 | 17 U/min | Bl 08/17 / TM2 10/17 | 144102 | 10 Nm | 23 kg | 496 mm | 0,60 A | 135 Watt |
Movi 45 20/17 | 17 U/min | Bl 15/17 / TM2 15/17 | 144104 | 20 Nm | 50 kg | 546 mm | 0,85 A | 195 Watt |
Movi 45 30/17 | 17 U/min | Bl 25/17 / TM2 25/17 Bl 30/17 / TM2 30/17 |
144105 | 30 Nm | 65 kg | 546 mm | 1,10 A | 250 Watt |
Movi 45 40/17 | 17 U/min | Bl 35/12 Bl 40/17 / TM2 40/17 |
144106 | 40 Nm | 81 kg | 546 mm | 1,25 A | 275 Watt |
Movi 45 50/12 | 12 U/min | Bl 45/12 Bl 50/12 / TM2 50/12 |
144107 | 50 Nm | 102 kg | 546 mm | 1,25 A | 275 Watt |
Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
25 Umdreh. | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |
► Typ 1
|
► Typ 2
|
Schnellanschluss-Motorlager mit C-Federn | Seitenhalterung Inoutic |
Art. Nr.: A4506_0555 | Art. Nr.: A4506_0618 |
|
|
► Typ 3
|
|
Motorlager auf Grundplatte 80 x 80 mm | |
Art. Nr.: A4506_0615 |
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
zusätzlich in den Warenkorb |
zusätzlich in den Warenkorb |
||
Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
► Typ 3 SW 70 | |||
zusätzlich in den Warenkorb |
|||
Art. Nr.: A4505-0502 |
bei Standardauswahl |
---|
1 x Cherubini Roll 45 (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
Motorlager und Adapterset (optional nach Wahl) |
Gut zu Wissen:
Ein neues Motorlager wird NICHT benötigt. Aber ein neues Adapterset ist ZWINGEND erforderlich.
