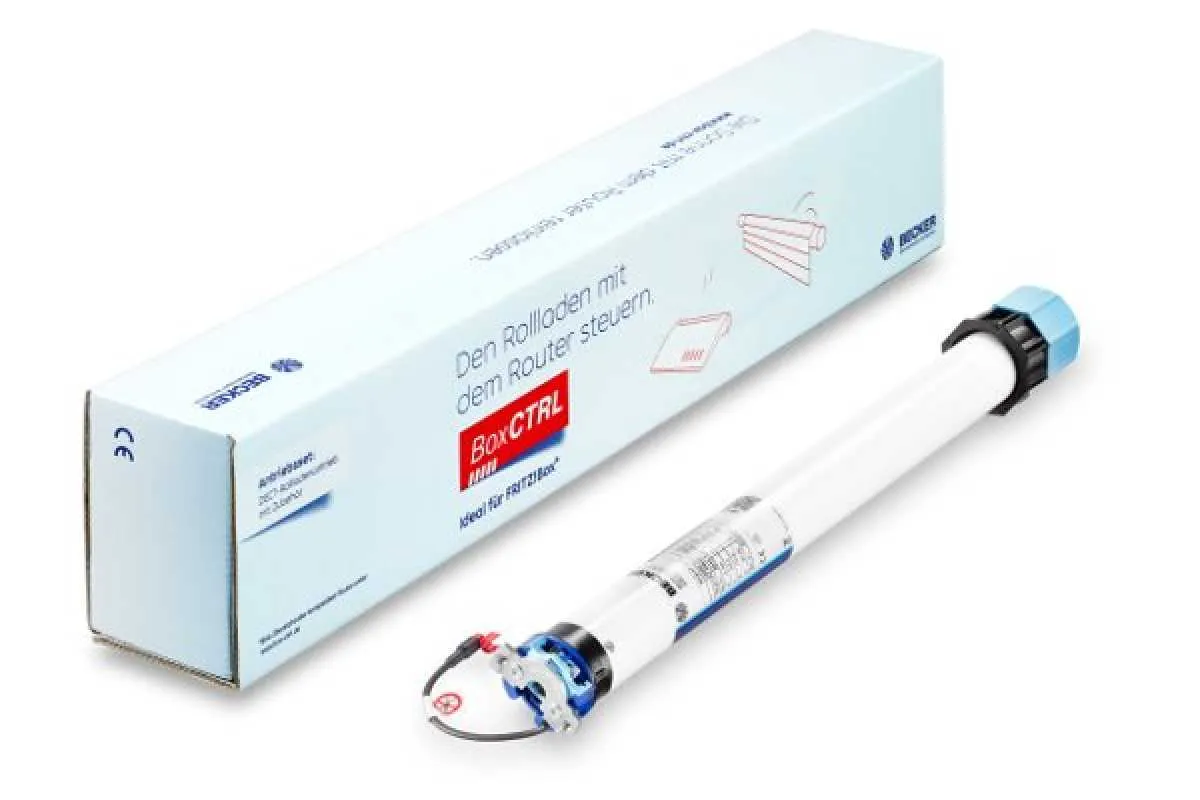

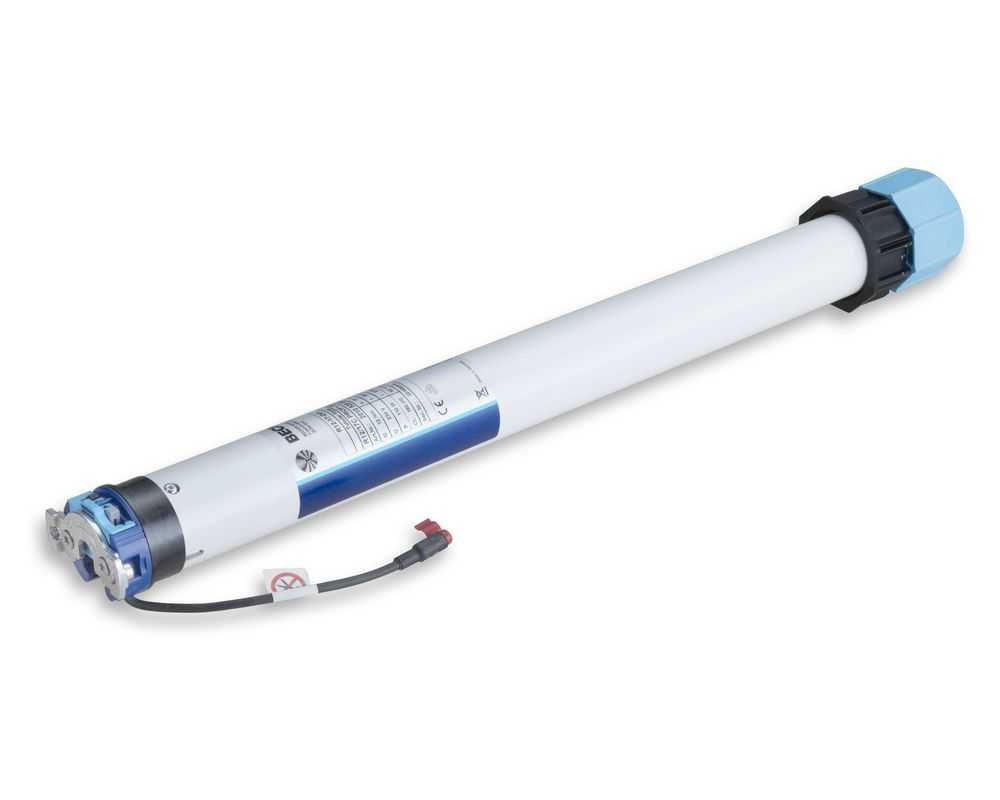

Becker BoxCTRL DECT-Rollladenantriebsset / A-20Nm-D01
Becker BoxCTRL DECT-Rollladenantriebsset / A-20Nm-D01
TOP
20 Nm
Rollläden mit der FRITZ!Box steuern – die neue Antriebsgeneration BoxCTRL macht das problemlos möglich! FRITZ!Box-Nutzer* haben dadurch eine einfache Möglichkeit, den Rollladenantrieb über den DECT-Funkstandard zu steuern – ganz ohne weitere Zentralen, Gateways oder Aktoren von Drittanbietern.
Die Bedienung erfolgt über das Smartphone per FRITZ!-App Smart Home (für Android oder iPhone), Funktaster FRITZ!DECT 440 und FRITZ!DECT 400 oder die Telefone FRITZ!Fon C6 und C5 oder ganz klassisch mit einem bedrahteten Taster passend zum jeweiligen Schalterprogramm.
Die Bedienung erfolgt über das Smartphone per FRITZ!-App Smart Home (für Android oder iPhone), Funktaster FRITZ!DECT 440 und FRITZ!DECT 400 oder die Telefone FRITZ!Fon C6 und C5 oder ganz klassisch mit einem bedrahteten Taster passend zum jeweiligen Schalterprogramm.
Anzahl Telefonie- und DECT-Geräte, die mit FRITZ!Box 7590 verwendet werden können (Quelle AVM)
An der FRITZ!Box können Sie folgende DECT-Geräte gleichzeitig anmelden
6 x Schnurlostelefone / DECT-Türsprechanlagen (insgesamt) 6 x FRITZ!DECT Repeater 100 12 x Heizkörperregler, z.B. FRITZ!DECT 301 10 x schaltbare Steckdosen, z.B. FRITZ!DECT 200 10 x LED-Lampen FRITZ!DECT 500 10 x FRITZ!DECT-Taster, z.B. FRITZ!DECT 440 10 x Smart-Home-Geräte anderer Hersteller, z.B. Rollladen-Antriebe Hinweis
Wenn Sie maximal drei Schnurlostelefone oder DECT-Türsprechanlagen und maximal drei FRITZ!DECT-Repeater an der FRITZ!Box angemeldet haben, können Sie bis zu 30 Smart-Home-Geräte anderer Hersteller anmelden.
Alle Funktions- und Einstellungshinweise in dieser Anleitung beziehen sich auf das aktuelle FRITZ!OS der FRITZ!Box. (Quelle AVM) |
Weitere Infos finden Sie unter www.box-ctrl.de
Produktmerkmale
- homee Nutzer haben jetzt die Möglichkeit diese Antriebe in ihr System zu integrieren. Erforderlichlich ist eine FritzBox und mindestens FRITZ!OS 7.20.
- Integrierter bidirektionaler Funktransceiver kompatibel zum DECT ULE HAN FUN Standard
- Ihr Vorteil: Automatische Erkennung der Endlagen bei Verwendung von flexiblen Aufhängefedern oder starren Wellenverbindern
- Highlight: Sensible Hinderniserkennung in AB-Richtung mit automatischer Reversierung bei Verwendung von flexiblen Aufhängefedern oder starren Wellenverbindern
- Blockiererkennung in AUF-Richtung (Festfrierschutz)
- Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar
- Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen
- Fliegengitterschutzfunktion
- Motorkopf überwickelbar
- Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen
- Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen
- Einfache Programmierung der Endlagen mit und ohne feste Anschläge
- Sanftanschlag oben
- Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements
- Endlageneinstellung über bedrahtete Vor-Ort-Bedienung möglich
- Motor gegen Überhitzung geschützt
- Für Rechts- und Linkseinbau geeignet
- Integrierbar in DECT-Basisstationen, z.B. FRITZ!Box
- Drahtloses Softwareupdate über DECT-Zentrale, z.B. FRITZ!Box
- One-button-learn-in durch drücken der DECT-Taste an der FRITZ!Box
Bedienungsanleitung
*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
R20-17-D01 | 20 Nm | 0,75 A | 160 Watt |
|
|||
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
R20-17-D01 | 17 U/min | 20205200030 | l1 = 500 mm l2 = 540 mm l3 = 557 mm |
|
|||
Rohrdurchmesser: | | C = 45 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | | steckbar | ||
Abmessungen: | | l4 = 17 mm / l5 = 40 mm |

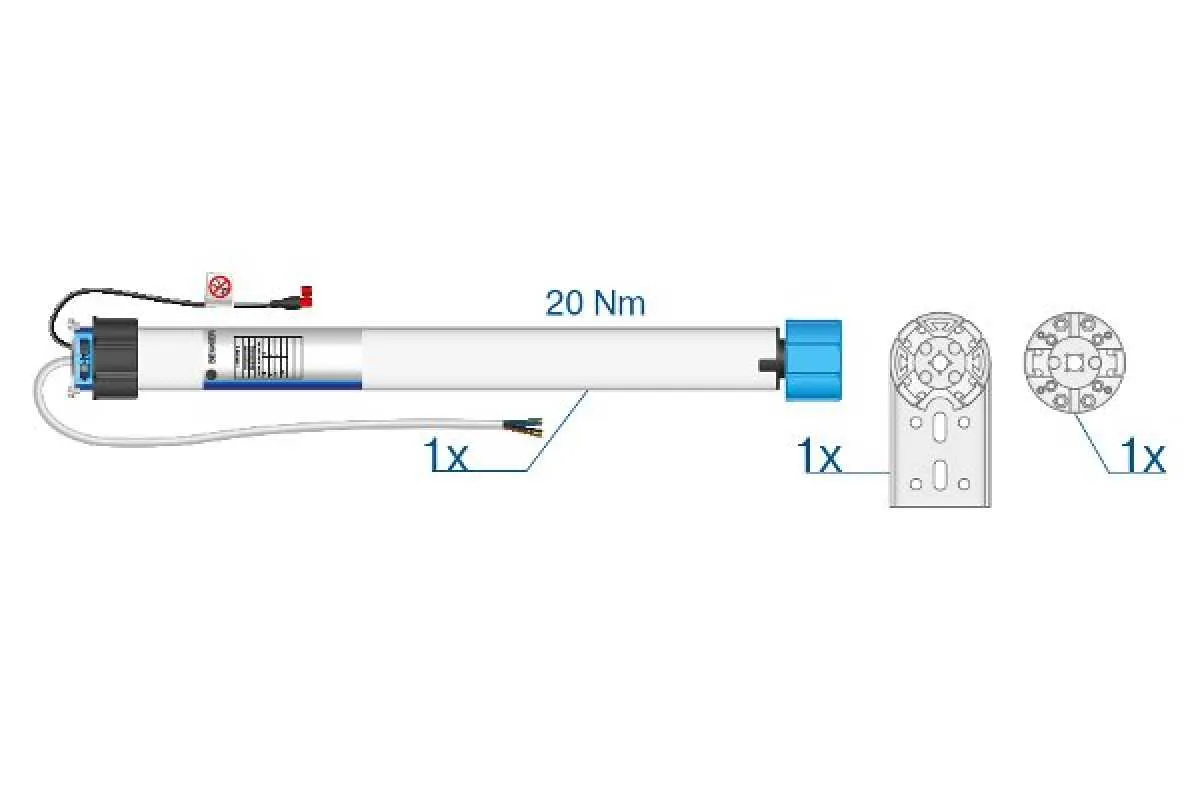

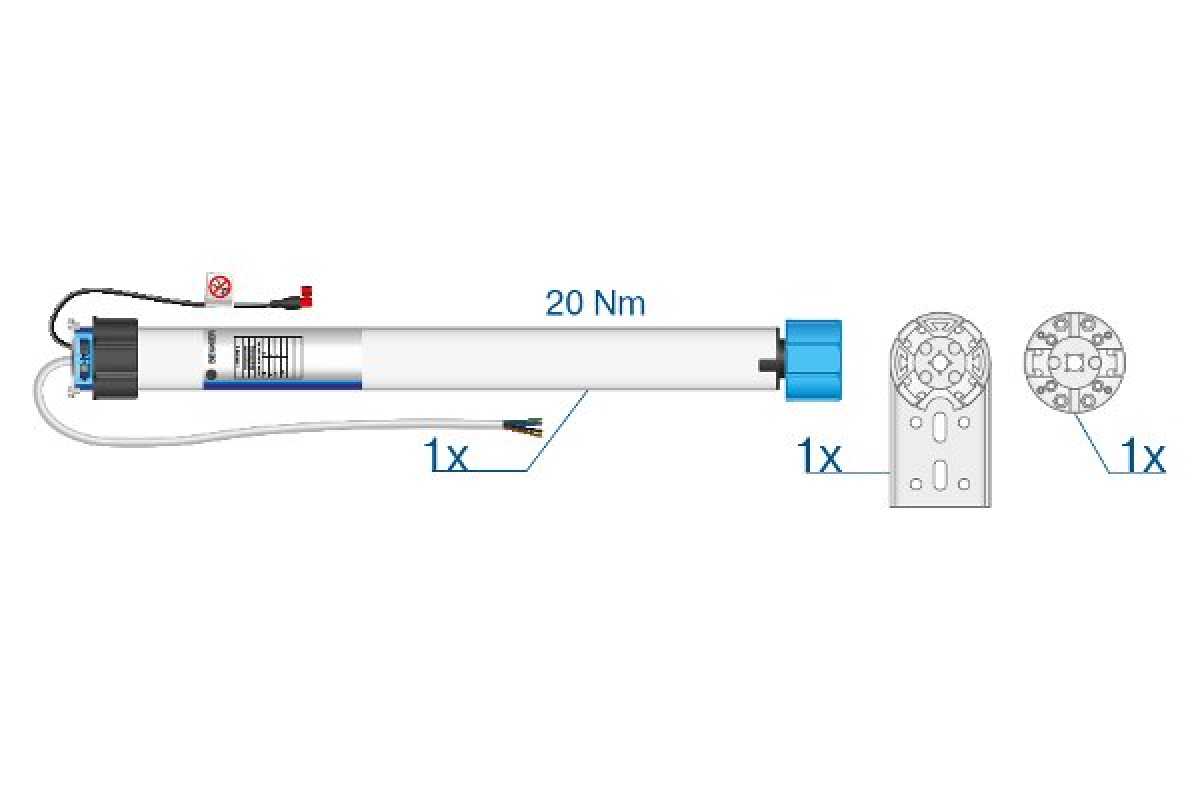

bei Standardauswahl |
---|
1 x Becker R20-17-D01 |
1 x Anschlusskabel 2 Meter (steckbar) |
1 x Flansch-Antriebslager |
1 x Motorlager (Rund) |
1 x Adapterset SW60 (nicht im Lieferumfang bei Wahl eines anderen Adaptersets) |
Adapterset SW50 oder SW70 (optional nach Wahl) ° es kommt gemäß Auswahl nur ein Adapterset zur Auslieferung |
► Typ 1 O-S50 |
► Typ 2 O-S60 |
||
Art. Nr.: 49302002290 / Art. Nr.: 49302000690 | Art. Nr.: 49302002220 / Art. Nr.: 49303004650 |
► Typ 3 O-SM70 |
|
||
Art. Nr.: 49302002360 / Art. Nr.: 49300006070 |
