Becker Funk Rollladenantriebe R-C01 PLUS
Becker Funk Rollladenantriebe R-C01 PLUS
- Beschreibung
- Technische Daten
- Lieferumfang
- Motorlager
- Adapterset
- Dokumente
- Informationen zum Hersteller

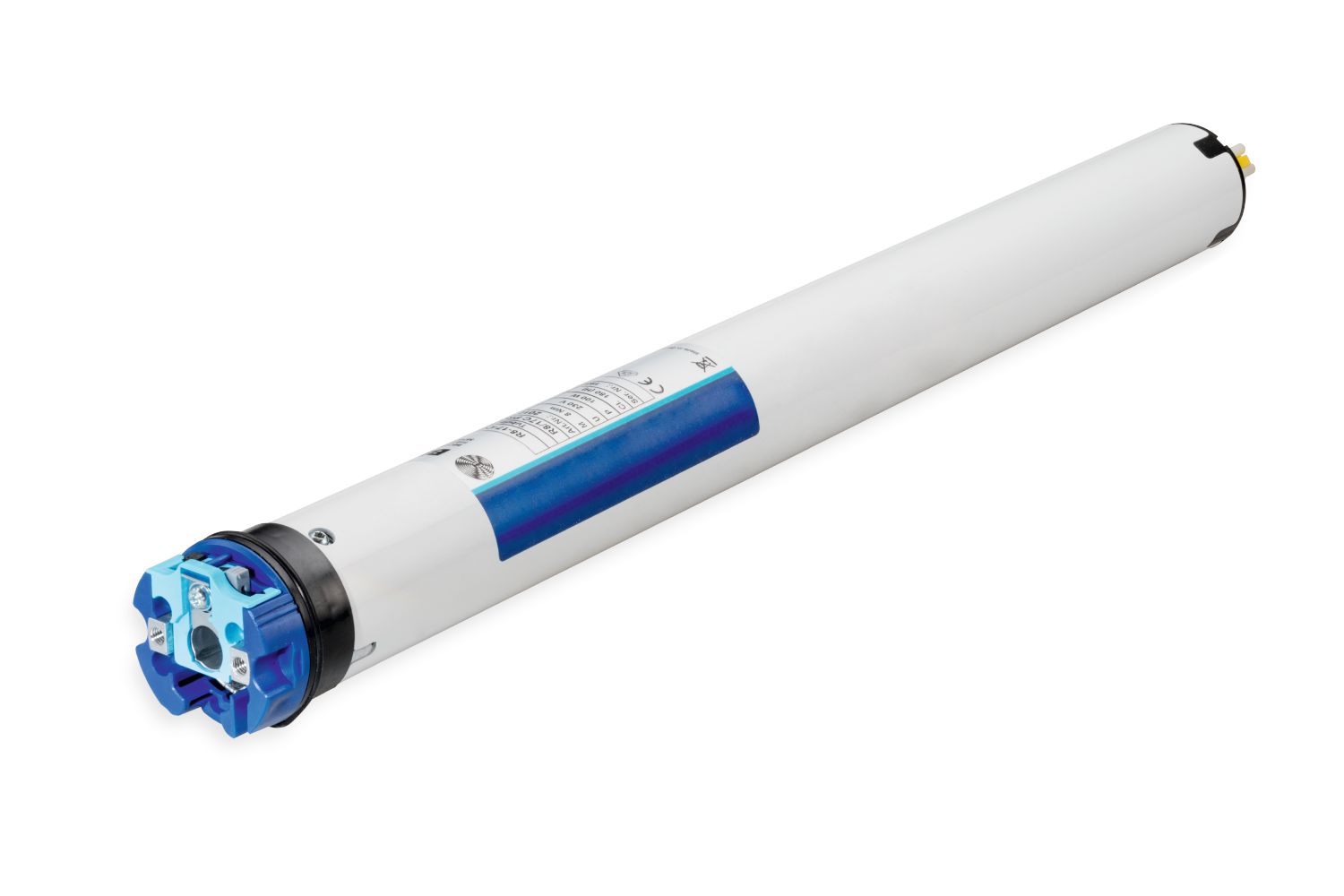

Die Becker R-C01 Plus Antriebe haben eine elektronische Endabschaltung, einen integrierten bidirektionalen Funkempfänger und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-C01 PLUS), 12 Nm (R12-17-C01 PLUS), 20 Nm (R20-17-C01 PLUS), 30 Nm (R30-17-C01 PLUS) und 40 Nm (R40-17-C01 PLUS) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Diese Antriebe sind mit fast allen Handsendern der Centronic Baureihe (-II) kompatibel. Eine Kompatibilitätsliste finden Sie HIER. Zur Bedienung dieser Antriebe können kompatible Handsender Centronic und Centronic PLUS gleichzeitig und parallel verwendet werden.
Neu von Becker: Das CentronicPlus Tool
Die Anwendung dieser Software erleichtert die Installation und Analyse von CentronicPLUS Netzwerken. Neben der Einstellung von Endlagen, Zwischenpositionen, das Ein- und Auslernen neuer Geräte gibt es noch viele weitere Funktionen, die über eine intuitive Benutzeroberfläche ausgelöst werden können.
HINWEIS: Zum Betrieb wird ein passender CentronicPLUS USB-Stick benötigt. Wenn Sie schon eine CC41 mit CentronicPLUS Stick besitzen, kann dieser verwendet werden.
► Einfachste Inbetriebnahme und Wartung von CentronicPlus-Installationen
► Komfortable Verwaltung von Sonnenschutzfunktionen wie Sensorzuordnungen und zentrale Schwellwertverwaltung
► Drahtloses Softwareupdate von Antrieben, Empfängern und Sensoren
|
► Inbetriebnahme und Konfiguration von CentronicPlus-Geräten ► Intuitive Bedienoberfläche für einfache Handhabung ► Vielfältige Diagnosemöglichkeiten |
Produktmerkmale
Integrierter bidirektionaler Funkempfänger
Der Antrieb meldet seine Position, sowie Statusinformationen an das Bediengerät zurück
|
|
Mesh-Technologie
Durch die Mesh-Technologie verbinden sich die Antriebe untereinander automatisch zu einem leistungsfähigen Netzwerk
|
|
Ihr Vorteil:
Automatische Erkennung der Endlagen bei Verwendung von flexiblen Aufhängefedern oder starren Wellen verbindern
|
|
Highlight:
Sensible Hinderniserkennung in AB-Richtung mit automatischer Reversierung bei Verwendung von flexiblen Aufhängefedern oder starren Wellenverbindern
|
|
Blockiererkennung in AUF-Richtung (Festfrierschutz) | |
Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar | |
Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen | |
Fliegengitterschutzfunktion | |
Motorkopf überwickelbar | |
Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen | |
Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen | |
Einfache Programmierung der Endlagen mit und ohne feste Anschläge | |
Programmierung von 2 frei wählbaren Zwischenpositionen möglich | |
Einzel-, Gruppen- und Zentralsteuerung möglich mit bis zu 16 Sendern | |
Sanftanschlag oben | |
Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements | |
Vor-Ort-Bedienung mit herkömmlichem Einfachtaster | |
Vereinfachte Einstellung von Sonderfunktionen | |
Zwischenpositionen können ohne vorheriges Löschen geändert werden | |
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Bedienungsanleitung
Motortyp | Drehmoment | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) | Stromaufnahme | Leistungsaufnahme |
R8-17-C01 PLUS | 8 Nm | 17 U/min | 20101201580 | l1 = 471 mm l2 = 511 mm l3 = 528 mm |
0,45 A | 100 Watt |
R12-17-C01 PLUS | 12 Nm | 17 U/min | 20101201590 | l1 = 471 mm l2 = 511 mm l3 = 528 mm |
0,50 A | 110 Watt |
R20-17-C01 PLUS | 20 Nm | 17 U/min | 20201201280 | l1 = 500 mm l2 = 540 mm l3 = 557 mm |
0,75 A | 160 Watt |
R30-17-C01 PLUS | 30 Nm | 17 U/min | 20301201280 | l1 = 524 mm l2 = 564 mm l3 = 581 mm |
0,90 A | 205 Watt |
R40-17-C01 PLUS | 40 Nm | 17 U/min | 20401201170 | l1 = 539 mm l2 = 579 mm l3 = 596 mm |
1,15 A | 260 Watt |
Rohrdurchmesser | Stromversorgung | Schutzart | Anschlussleitung | Abmessungen |
C = 45 mm | 230/50 V / Hz | IP44 | steckbar | l4 = 17 mm / l5 = 40 mm |
bei Standardauswahl |
---|
1 x Becker R-C01 PLUS (Drehmoment nach Wahl) |
1 x Anschlusskabel 0,5 Meter (steckbar) |
Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe R
► Typ 1 | ► Typ 2 |
Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
► Typ 3 | ► Typ 4 |
Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
► Typ 1 O-S50 |
► Typ 2 O-S60 |
||
Art. Nr.: 49302002290 / Art. Nr.: 49302000690 | Art. Nr.: 49302002220 / Art. Nr.: 49303004650 |
► Typ 3 O-SM70 |
|
||
Art. Nr.: 49302002360 / Art. Nr.: 49300006070 |
- Montage- und Bedienungsanleitung (4.73 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
