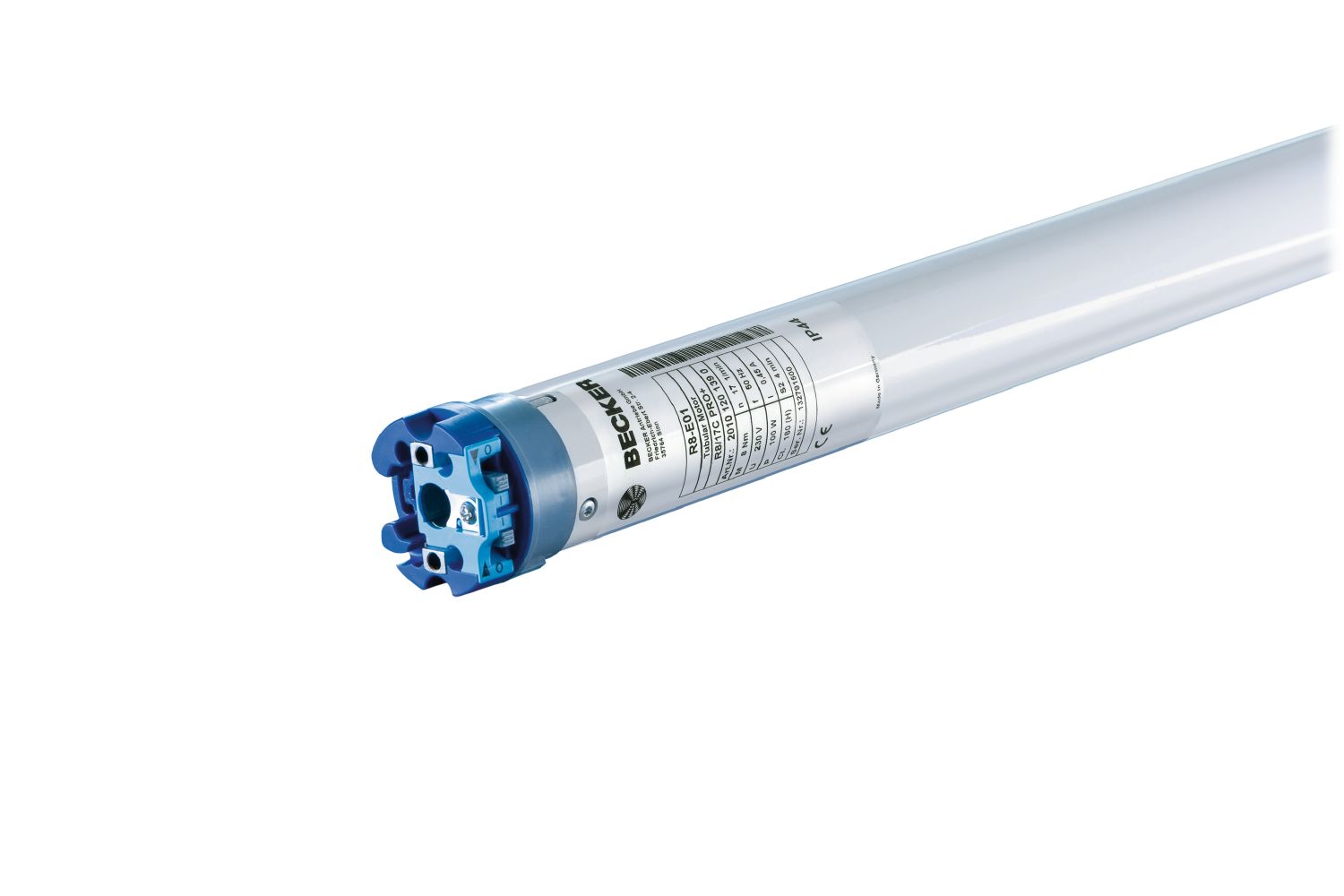

Becker Rollladenantriebe R-E01
Die Becker R-E01 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-E01), 12 Nm (R12-17-E01), 20 Nm (R20-17-E01), 30 Nm (R30-17-E01) und 40 Nm (R40-17-E01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktmerkmale
Elektronische Endabschaltung
|
 Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
Automatische Erkennung
der Endlagen auch mit flexiblen Wellenanbindungen |
|
|
||
Motorkopf überwickelbar
|

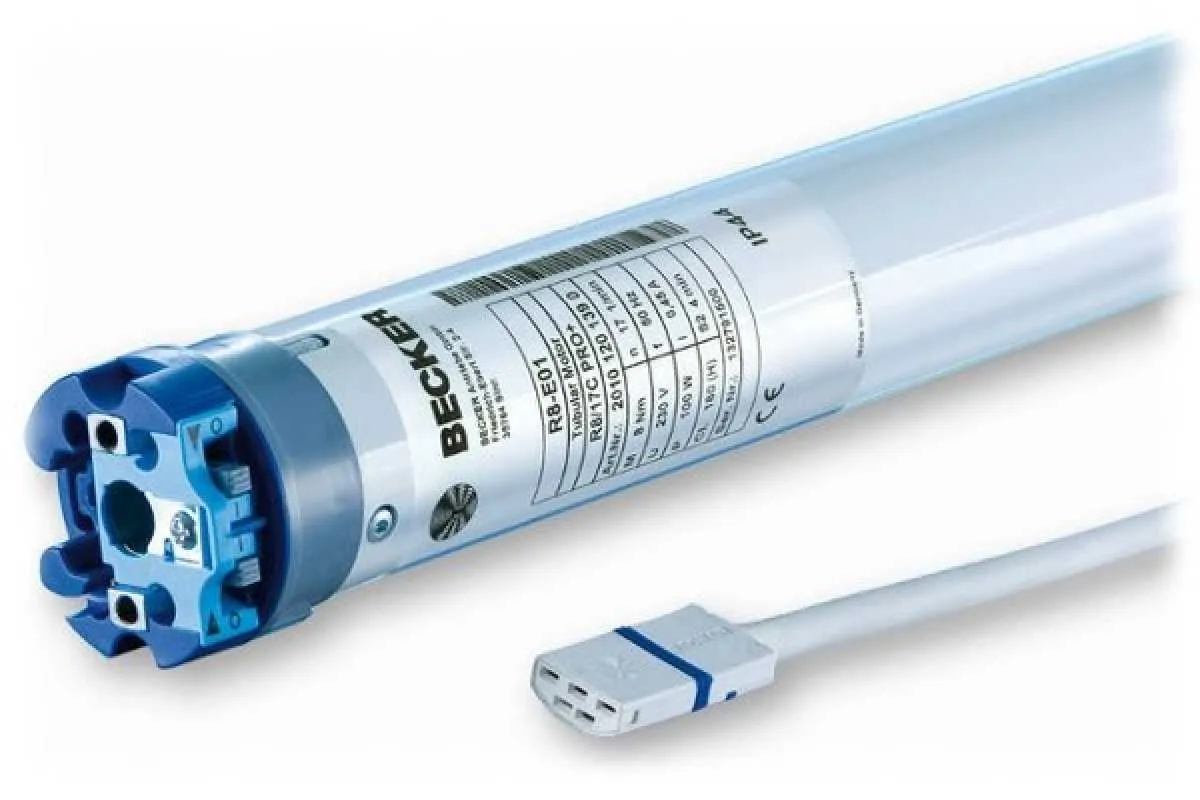

steckbare Anschlussleitung
|
 Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
|
|
||
 Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter (durch Schalter am Motorkopf) |
 Sensible Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen |
 Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
|
|
||
 Blockiererkennung in AUF-Richtung (Festfrierschutz) |
 Sanfstanschlag oben |
 Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements |
Produktbesonderheiten
 Nachfolgemodelle der R8/17PR+, R12/17PR+, R20/17PR+, R30/17PR+, R40/17PR+ |
|
| Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung) |
|
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen |
|
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
|
|
Drehmomenterkennung in AUF-Richtung bei festgefrorenem oder blockiertem Rollladenpanzer
|
|
| Bei Verwendung von Anschlägen kein Nachstellen der Endlagen nötig (Behanglängenausgleich) |
|
| Geringe Zugbelastung des Rollladenpanzers durch den Antrieb |
|
| Deutlich reduzierte Anschlags- und somit Behangbelastung |
|
| Diese Antriebe sind parallel schaltbar |
|
| Fliegengitterschutzfunktion |
|
| steckbare Anschlussleitung in verschiedenen Längen verfügbar |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Bedienungsanleitung Datenblatt
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R8-17-E01 | 8 Nm | 0,45 A | 100 Watt |
| R12-17-E01 | 12 Nm | 0,50 A | 110 Watt |
| R20-17-E01 | 20 Nm | 0,75 A | 160 Watt |
| R30-17-E01 | 30 Nm | 0,90 A | 205 Watt |
| R40-17-E01 | 40 Nm | 1,15 A | 260 Watt |
|
|
|||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R8-17-E01 | 17 U/min |
20101201390
|
l1 = 471 mm l2 = 511 mm l3 = 528 mm |
| R12-17-E01 | 17 U/min | 20101201400 | l1 = 471 mm l2 = 511 mm l3 = 528 mm |
| R20-17-E01 | 17 U/min | 20201201190 | l1 = 500 mm l2 = 540 mm l3 = 557 mm |
| R30-17-E01 | 17 U/min | 20301201180 | l1 = 525 mm l2 = 565 mm l3 = 582 mm |
| R40-17-E01 | 17 U/min | 20401201150 | l1 = 539,5 mm l2 = 579,5 mm l3 = 596,5 mm |
|
|
|||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | steckbar | ||
| Abmessungen: | | l4 = 17 mm / l5 = 40 mm | ||
| bei Standardauswahl |
|---|
| 1 x Becker R-E01 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |
 |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | ► Typ 4 |
| Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
 |
 |
| Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|
► Typ 1 O-S50 |
► Typ 2 O-S60 |
||
 |
 |
||
| Art. Nr.: 49302002290 / Art. Nr.: 49302000690 | Art. Nr.: 49302002220 / Art. Nr.: 49302004650 |
|
► Typ 3 O-S70 |
|
||
 |
|||
| Art. Nr.: 49302002360 / Art. Nr.: 492006070 |
