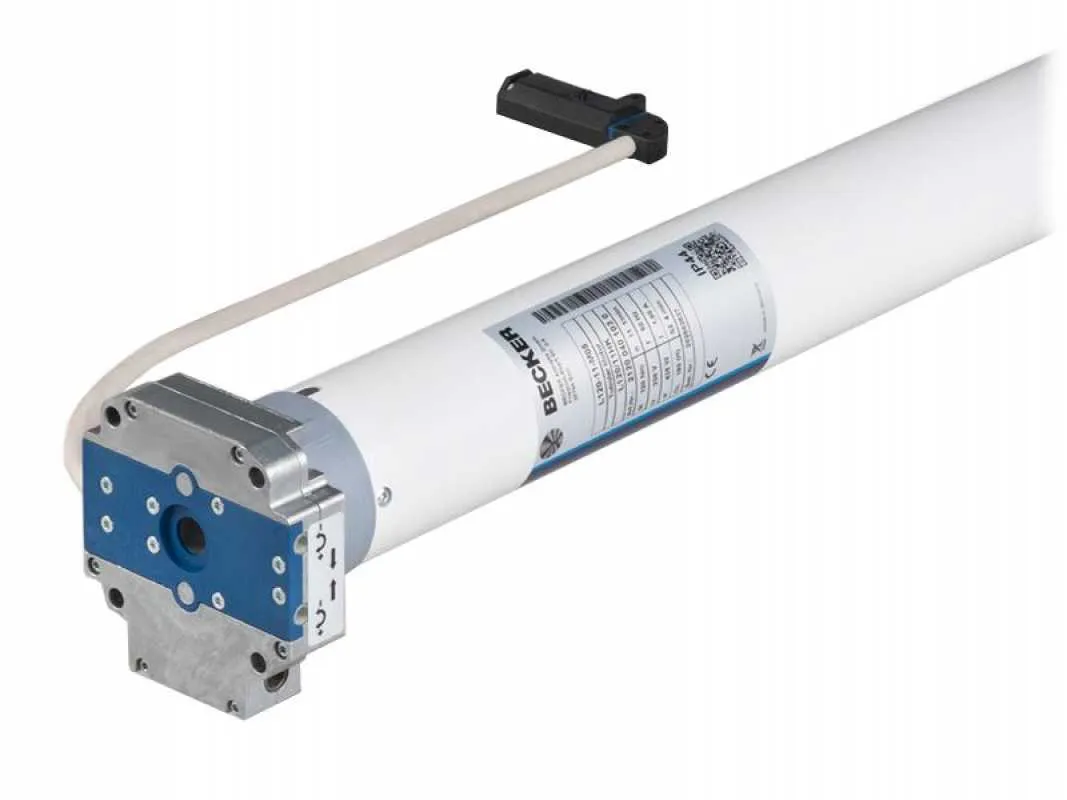

Becker Rollladenantriebe R-M05 mit Nothandkurbel-Anschluss Winkelstecker
.jpg "Becker Rollladenantriebe R-M05 mit Nothandkurbel-Anschluss Winkelstecker")
Die Becker R-M05 Antriebe haben eine mechanische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 12 bis 50 Nm in den Abstufungen 12 Nm (R12-17-M05), 20 Nm (R20-17-M05), 30 Nm (R30-17-M05), 40 Nm (R40-17-M05) und 50 Nm (R50-11-M05) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.
Produktmerkmale
 Mechanische Endabschaltung |  Motor gegen Überhitzung geschützt |  Für Rechts- und Linkseinbau geeignet |
Produktbesonderheiten
 Nachfolgemodelle der R12/17HK, R20/17HK, R30/17HK, R40/17HK, R50/11HK | |
| Handkurbel-Anschluss | |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R12-17-M05 | 12 Nm | 0,50 A | 110 Watt |
| R20-17-M05 | 20 Nm | 0,75 A | 160 Watt |
| R30-17-M05 | 30 Nm | 0,90 A | 205 Watt |
| R40-17-M05 | 40 Nm | 1,15 A | 260 Watt |
| | |||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R12-17-M05 | 17 U/min | 20101400070 | l1 = 637 mm l2 = 677 mm l3 = 704 mm |
| R20-17-M05 | 17 U/min | 20201400080 | l1 = 677 mm l2 = 717 mm l3 = 744 mm |
| R30-17-M05 | 17 U/min | 20301400090 | l1 = 677 mm l2 = 717 mm l3 = 744 mm |
| R40-17-M05 | 17 U/min | 20401400120 | l1 = 697 mm l2 = 737 mm l3 = 764 mm |
| | |||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 3 Meter | ||
| Abmessungen: | | l4 = 27 mm / l5 = 40 mm | ||
| ► Typ 1 |
| Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant |
 |
| Art. Nr.: 49313000960/ Art. Nr.: 49302001720 |
| ► Typ 2 |
| Plattenlager-HK mit Adapterplatte und Befestigungsschrauben |
 |
| Art. Nr.: 49312000840 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
| ► Typ 3 SW 70 | ► Typ 4 Butzbach B60 | ||
 |  | ||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
| ► Öse mit Sechskantstab SW 7 | 70-HK | ► Öse mit Sechskantstab SW 7 | 250-HK | ||
 |  | ||
| Art. Nr.: 49302001310 | Art. Nr.: 49302001240 |
| ► Öse mit Sechskantstab SW 7 | 450-HK | ► Gelenklager 90° mit Sechskantstab SW 7 | ||
 |  | ||
| Art. Nr.: 49302001250 | Art. Nr.: 49312000720 |
| bei Standardauswahl |
|---|
| 1 x Becker R-M05 mit Winkelstecker (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Bedienungsanleitung (2.46 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
