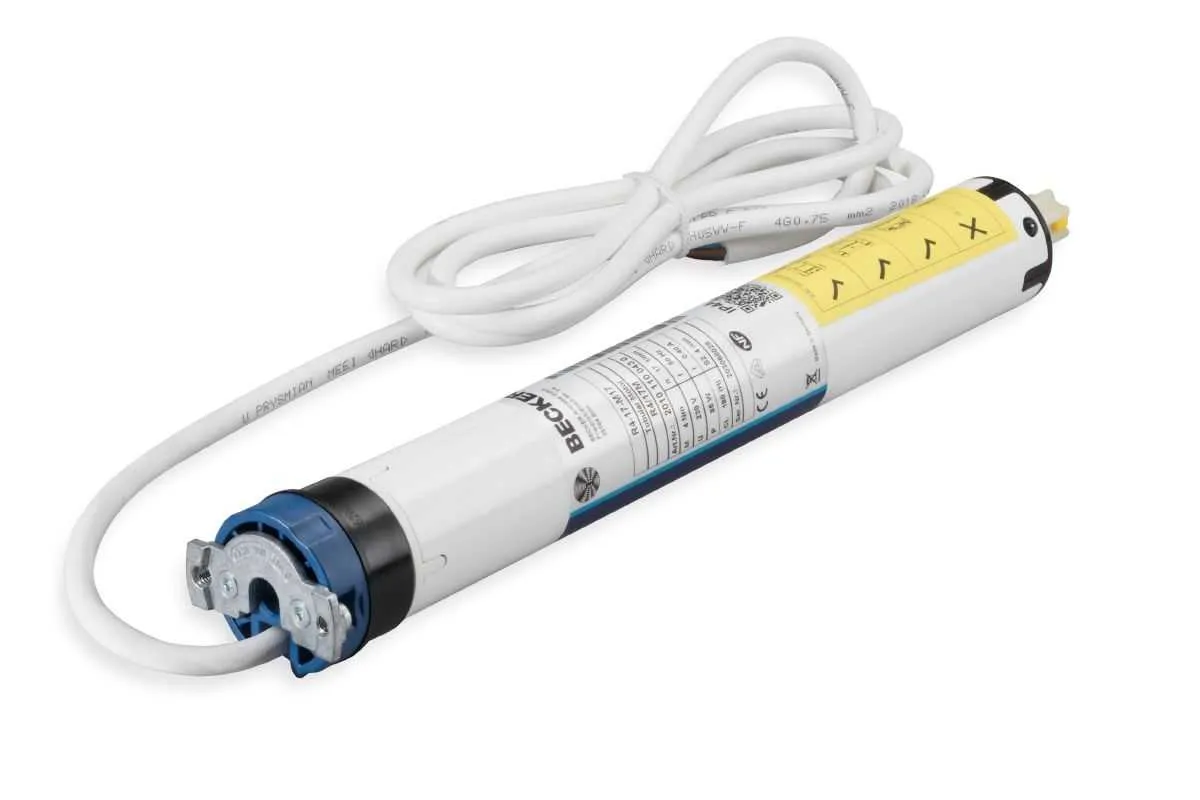

Becker Rollladenantriebe R-M17
Mit dem R4-M17 hat die Firma Becker einen sehr kurzen Rollladenantrieb für besonders schmale Fenster auf den Markt gebracht. Mit seinen 385 mm ist er wohl der kürzeste Antrieb der derzeit erhältlich ist. Mit seinen geringen Abmessungen kann dieser Antrieb zum Problemlöser bei schmalen Fenstervarianten werden. Durch die automatische Endlagenerkennung (starre Wellenanbindung und Stopper vorausgesetzt) ist die Installation des neuen kurzen Antriebes in kürzester Zeit durchgeführt. Und auch an den Schutz des Rollladens wurde gedacht. Denn dieser Motor hat eine automatische Hinderniserkennung sowie einen effektiven Festfrierschutz der auch in den kalten Wintertagen den Rollladen schützt. Ob Rechts- oder Linkseinbau, beides ist möglich. Durch seine geringe Bauform wurde er zusätzlich mit einem besonderen Schutz vor Überhitzung ausgestattet. Er kann in Wickelwellen ab einem Durchmesser von 50 mm eingesetzt werden.
Produktbesonderheiten
 Highlight:
Kurzer Antrieb für schmale Rollladen-Anwendungen (385 mm) Hinderniserkennung in AB-Richtung | |
| Automatische Erkennung der Endlagen | |
| Dieser Motor kann nur mit Hochschiebesicherungen oder festen Wellenanbindungen montiert werden. (Vorausetzung sind fester Anschlag unten und Stopper oben) | |
| Blockiererkennung in AUF-Richtung (Festfrierschutz) | |
| Für Rechts- und Linkseinbau geeignet | |
| Feste Anschlussleitung 3 Meter | |
| Endlagen sind wie folgt programmierbar
obere Endlage / auf Anschlag | untere Endlage / auf Anschlag |
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Datenblatt | Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R4-17-M17 | 4 Nm | 0,40 A | 85 Watt |
| | |||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R4-17-M17 | 17 U/min |
20101100430
| l1 = 331 mm l2 = 351 mm l3 = 373 mm |
| | |||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 3 Meter | ||
| Abmessungen: | | l4 = 22 mm / l5 = 20 mm | ||
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |  |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 (Rolm) | ||
 |  | ||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303000440 / Art. Nr.: 49303000370 |
| ► Typ 3 SW 70 | ► Typ 4 Butzbach B60 | ||
 |  | ||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
| bei Standardauswahl |
|---|
| 1 x Becker R-M17 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Bedienungsanleitung (2.18 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
