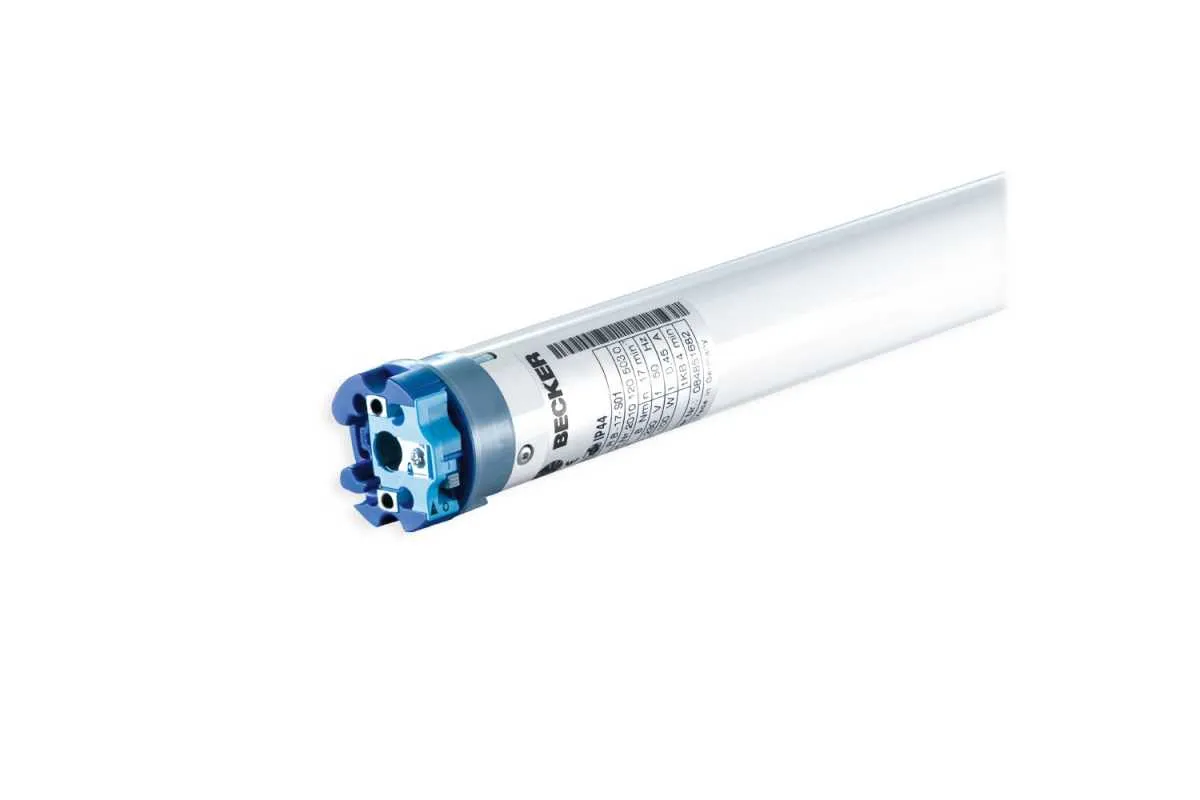

Becker Rollladenantriebe R-S01 mit integrierter SMI-Technologie

Art.Nr.:: 20101205030
Lieferzeit:: 5-7 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: automatisch / programmierbar
Bitte beachten Sie:: Motor mit integrierter SMI-Technologie

Drehmoment | Motorbezeichnung:

Anschlusskabel:

Motorlager:

Adapterset:

Flexible Wellenanbindungen:

220,63 €

inkl. 19% MwSt. zzgl. Versand

Menge

Beschreibung

Die Becker R-S01 Antriebe haben eine elektronische Endabschaltung, eine integrierte SMI-Technologie und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-S01), 12 Nm (R12-17-S01), 20 Nm (R20-17-S01), 30 Nm (R30-17-S01) und 40 Nm (R40-17-S01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z. B. Hinderniserkennung, Festfrierschutz, intelligentes Installationsmanagement usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Wichtiger Hinweis

Zur Programmierung von festen Endpunkten und zum Wiederherstellen des Werkszustands ist das Einstellset für SMI-Antriebe notwendig. Dieses finden Sie ► HIER.

Produktmerkmale

Elektronische Endabschaltung	Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar	Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen

Motorkopf Überwickelbar	steckbare Anschlussleitung	Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen

	Sensible Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen	Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen

Blockiererkennung in AUF-Richtung (Festfrierschutz)	Sanfstanschlag oben	Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements

Produktbesonderheiten

Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung)
Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen Sicheres Einrasten der Hochschiebesicherung leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen geeignet für steife Aluminium-, und Holz- Profile
Drehmomenterkennung in AUF-Richtung bei festgefrorenem oder blockiertem Rollladenpanzer verhindert Schäden am Rollladenpanzer
Bei Verwendung von Anschlägen kein Nachstellen der Endlagen nötig (Behanglängenausgleich)
Geringe Zugbelastung des Rollladenpanzers durch den Antrieb
Deutlich reduzierte Anschlags- und somit Behangbelastung
Diese Antriebe sind parallel schaltbar
Fliegengitterschutzfunktion
steckbare Anschlussleitung in verschiedenen Längen verfügbar
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Drehmoment	Art. Nr.:	Stromaufnahme	Leistungsaufnahme	Abmessung (l1, l2, l3)
R8-17-S01	8 Nm	20101205030	0,45 A	100 Watt	l1 = 472,6 mm l2 = 512,6 mm l3 = 529,6 mm
R12-17-S01	12 Nm	20101205040	0,50 A	110 Watt	l1 = 472,6 mm l2 = 512,6 mm l3 = 529,6 mm
R20-17-S01	20 Nm	20201205020	0,75 A	160 Watt	l1 = 501,95 mm l2 = 541,95 mm l3 = 558,95 mm
R30-17-S01	30 Nm	20301205020	0,90 A	205 Watt	l1 = 530 mm l2 = 570 mm l3 = 587 mm
R40-17-S01	40 Nm	20401205020	1,15 A	260 Watt	l1 = 540,3 mm l2 = 580,3 mm l3 = 597,3 mm

Geschwindigkeit:	\| 17 U/min
Rohrdurchmesser:	\| C = 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 17 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Motorlager

weitere Motorlager für Baureihe R

*► Typ 1*	*► Typ 2*
Markisenhalter -P/R inkl. Steckzapfen R2/10	Kastenlager inkl. Steckzapfen R2/10

Art. Nr.: 49303000530 / Art. Nr.: 49302000300	Art. Nr.: 49303000510 \| Art. Nr.: 49302000300

*► Typ 3*	*► Typ 4*
Anschlussteil Stern	Universalwandlager-P/R 3/20 (Abrolllager)

Art. Nr.: 49302002600	Art. Nr.: 49302000050 \| Art. Nr.: 49303001590
