Becker Sonnenschutzantriebe L-M04

Name: Becker Sonnenschutzantriebe L-M04
Brand: Becker
Price: 184.00 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: mechanisch einstellbar

Drehmoment | Motorbezeichnung:

Anschlusskabel:

Motorlager:

Adapterset:

ab 184,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

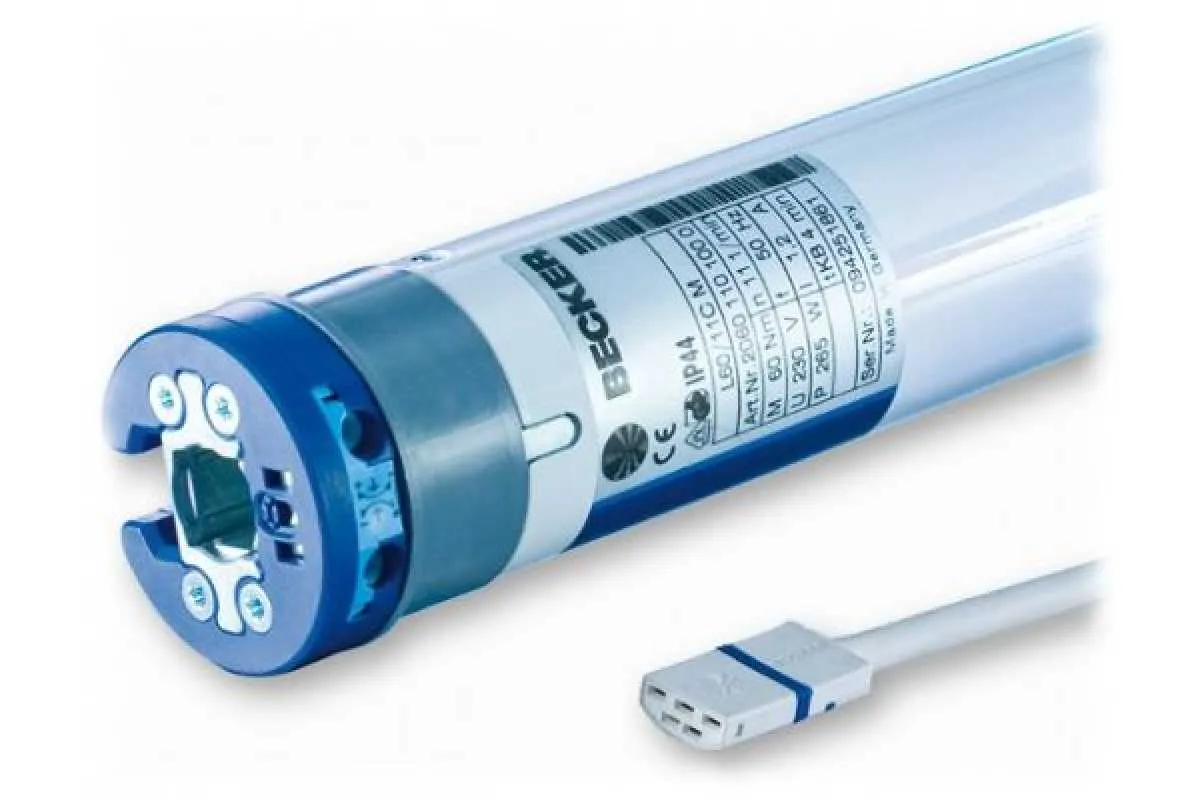

Die Becker L-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-M04,), 60 Nm (L60-11-M04), 70 Nm (L70-17-M04), 80 Nm (L80-11-M04) und 120 Nm (L120-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mithilfe eines Einstellstifts vorgenommen.

Produktmerkmale

Mechanische Endabschaltung	Motor gegen Überhitzung geschützt	Für Rechts- und Linkseinbau geeignet

Motorkopf Überwickelbar	steckbare Anschlussleitung	Klassische Endlageneinstellung über Einstellhilfe

Produktbesonderheiten

Nachfolgemodelle der L44/14C M, L60/11C M, L80/11C M, L120/11C M
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar obere Endlage / frei einstellbar untere Endlage / frei einstellbar

Technische Daten

Datenblatt

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
L50-17-M04	50 Nm	1,40 A	315 Watt
L60-11-M04	60 Nm	1,20 A	265 Watt
L70-17-M04	70 Nm	1,90 A	430 Watt
L80-11-M04	80 Nm	1,40 A	310 Watt
L120-11-M04	120 Nm	1,90 A	435 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
L50-17-M04	17 U/min	alt. 20501101060 neu. 20501101060	l1 = 673 mm l2 = 703 mm l3 = 723 mm
L60-11-M04	11 U/min	alt. 20601101000 neu. 20601101040	l1 = 673 mm l2 = 703 mm l3 = 723 mm
L70-17-M04	17 U/min	alt. 20701101000 neu. 20701101010	l1 = 673 mm l2 = 703 mm l3 = 723 mm
L80-11-M04	11 U/min	alt. 20801101000 neu. 20801101030	l1 = 673 mm l2 = 703 mm l3 = 723 mm
L120-11-M04	11 U/min	alt. 21201101000 neu. 21201101020	l1 = 673 mm l2 = 703 mm l3 = 723 mm

Rohrdurchmesser:	\| C = 58 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 20 mm / l5 = 30 mm

*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker L-M04 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

weitere Motorlager für Baureihe L

*► Typ 1*	*► Typ 2*
Markisenhalter inkl. Steckzapfen L2/16	Kastenlager inkl. Steckzapfen L2/16

Art. Nr.: 49313000940 / Art. Nr.: 49312000340	Art. Nr.: 49313000910 \| Art. Nr.: 49312000340

Adapterset

► Typ 1 ZF80 x 1,2 mm (Zurflüh-Feller)		► Typ 2 DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490		Art. Nr.: 49313003650 / Art. Nr.: 49313003570

► Typ 3 DW78N 4 mm Mittenversatz		► Typ 4 DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070		Art. Nr.: 49313000790 / Art. Nr.: 49312107071

► Typ 5 Optinut 81,8		► Typ 6 DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700		Art. Nr.: 49313000780 / Art. Nr.: 49313002270

► Typ 7 70 x 1,5 mm		► Typ 8 70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074		Art. Nr.: 49313000850 / Art. Nr.: 49310607074

► Typ 9 83 x 1,5 / 85 x 2,5 mm		► Typ 10 98 x 2 mm

Art. Nr.: 49313001190 / Art. Nr.: 49313001250		Art. Nr.: 49313001150 / Art. Nr.: 49313001260
