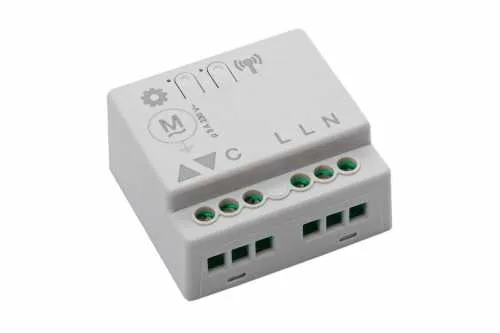

Becker VarioControl VC520 PLUS
Der Centronic VarioControl VC520 PLUS ist ein bidirektionaler Funkempfänger. Der Funkempfänger meldet seine Position, sowie Statusinformationen an das Bediengerät zurück. Es können zwei Zwischenpositionen in den Funkempfänger programmiert werden und maximal 16 Centronic Sender eingelernt werden. Mit dem einstellbaren Jalousie-Modus ist eine Exakte Einstellung der Lammelen durch Tippbetrieb möglich. Mit der neuen Mesh-Technologie (Centronic PLUS Funk) ist für eine automatische Vernetzung aller Geräte zu einem leistungsfähigen Netzwerk gesorgt.
Eine Übersicht mit kompatiblen Centronic Sendern finden Sie HIER
Funktionserklärung
Ausgänge:

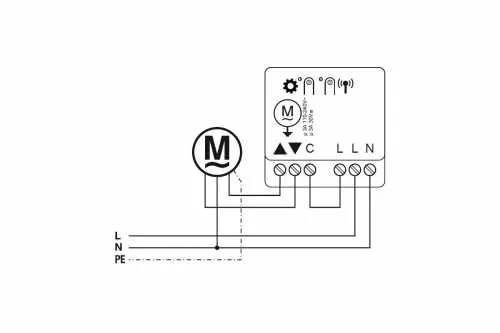

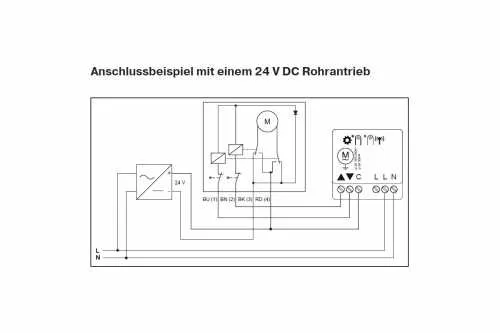

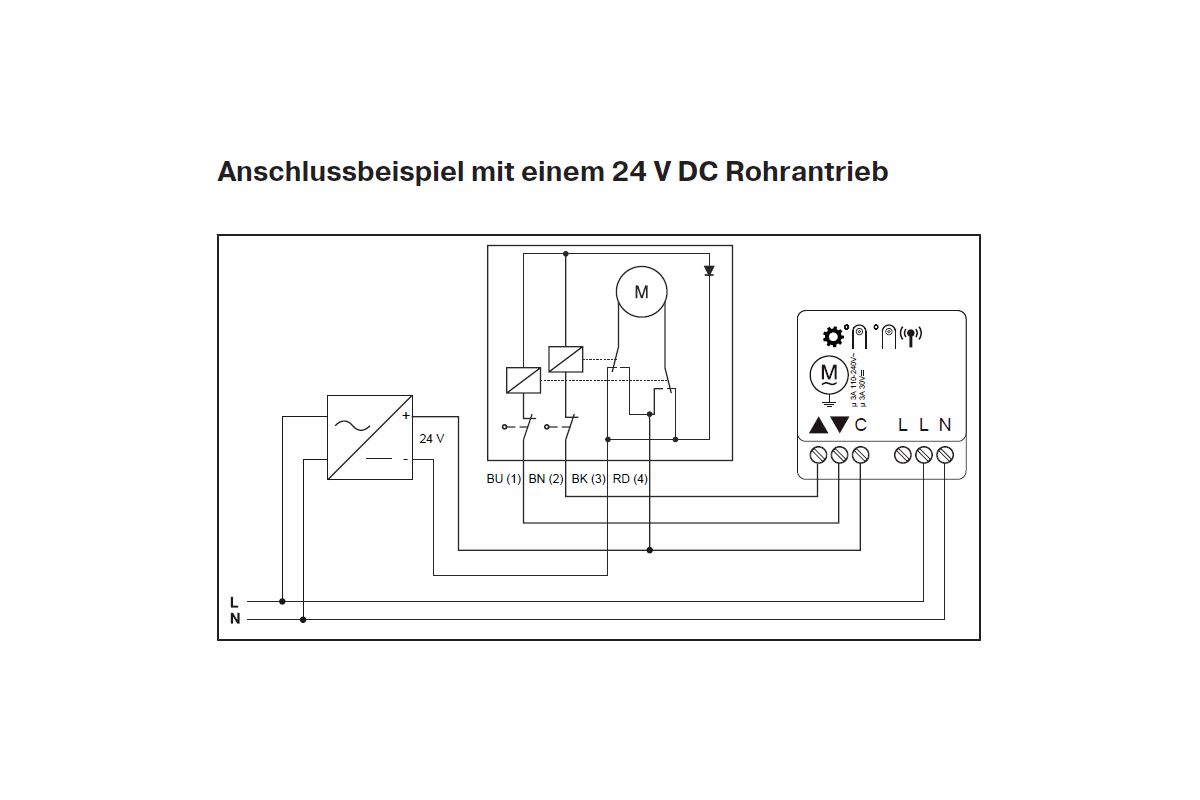

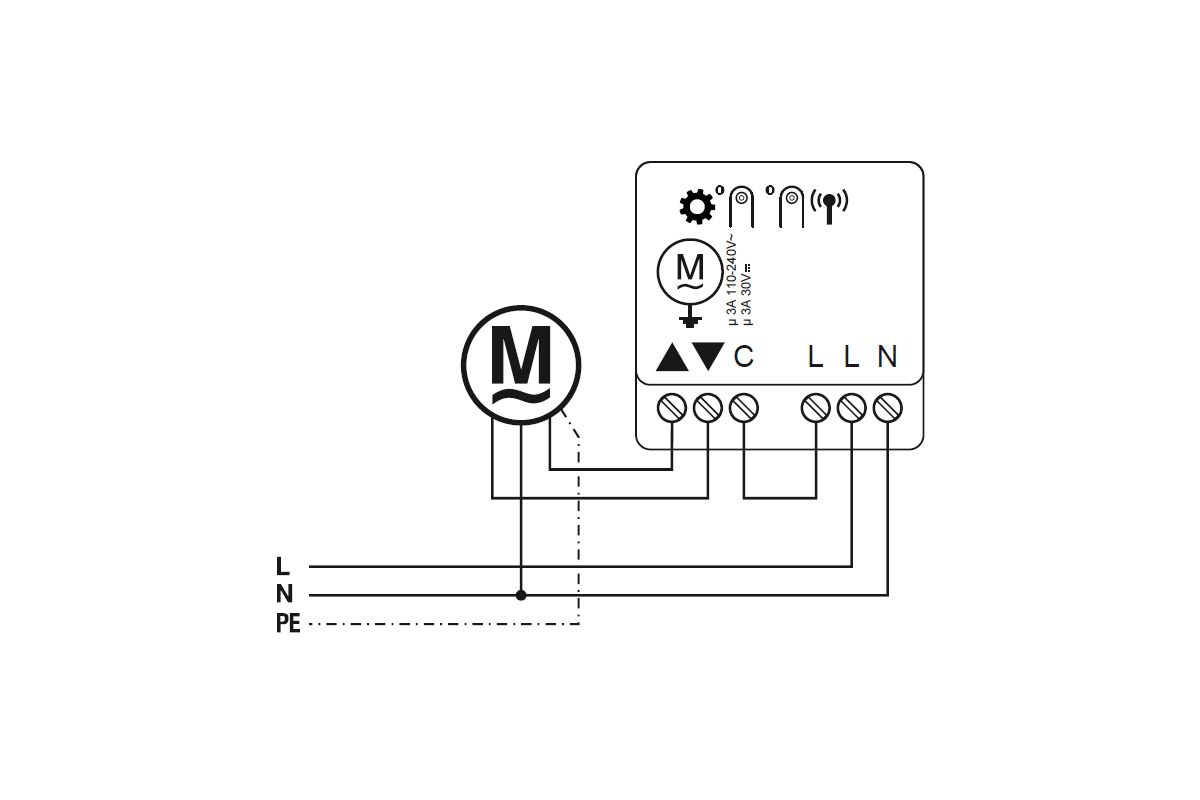

Schließen Sie den Antrieb an die Ausgänge des Gerätes an. Die Pfeile auf dem Gerät zeigen die Laufrichtung des Antriebes an.
Rollladenbetrieb:
Durch Drücken einer Fahrtaste fährt der Rollladen in die eingestellte Endlage
Markisenbetrieb:
Durch Drücken einer Fahrtaste fäht die Markise in die eingestellte Endlage.
Jalousiebetrieb:
Im Jalousiebetrieb wird zusätzlich zur Zwischenposition I + II die aktuelle Lamellenwendung abgespeichert. Beim Anfahren der jeweiligen Zwischenposition wird die abgespeicherte Wendung angefahren.
Schaltaktorbetrieb:
Durch Drücken einer Fahrtaste schalten Sie den Verbraucher ein und mit der Stopp-Taste des Senders aus. Im Schaltaktorbetrieb verhält sich das Gerät abweichend zu den vorherigen Betriebsarten.
Impulsbetrieb:
Durch Drücken einer Fahrtaste schalten Sie den entsprechenden Ausgang (AUF) für 0,6 s und mit der Stopp-Taste des Senders den Ausgang in (AB) Richtung für 0,2s.
| Schaltstrom max.: | µ 3A / 110 240V AC; µ 3 A / 30 V DC |
| Nennspannung: | 110 - 240 V |
| Netzfrequenz: | 50 - 60 Hz |
| Spannungsversorgung: | Wechselstrom |
| Farbe: | grau |
| Montage: | Gerätedose nach DIN EN 49073 / DIN EN 60670 |
| Max. Leitungsquerschnitt: | 1,5 mm² |
| Funkfrequenz: | 868,3 MHz |
| Werkseinstellung (Modus): | Rollladen |
| Abmessungen (B x H x T): | 41 x 44 x 20 mm |
| Schutzart: | IP20 |
| Umgebungstemperatur: | -25 bis +50 °C |
| Artikel-Nummer: | 40360000130 |
1 x Becker Funkempfänger (potenzialfrei) VarioControl VC520 PLUS
1 x Bedienungsanleitung
1 x Bedienungsanleitung
- Montage- und Betriebsanleitung (1.13 MB)
