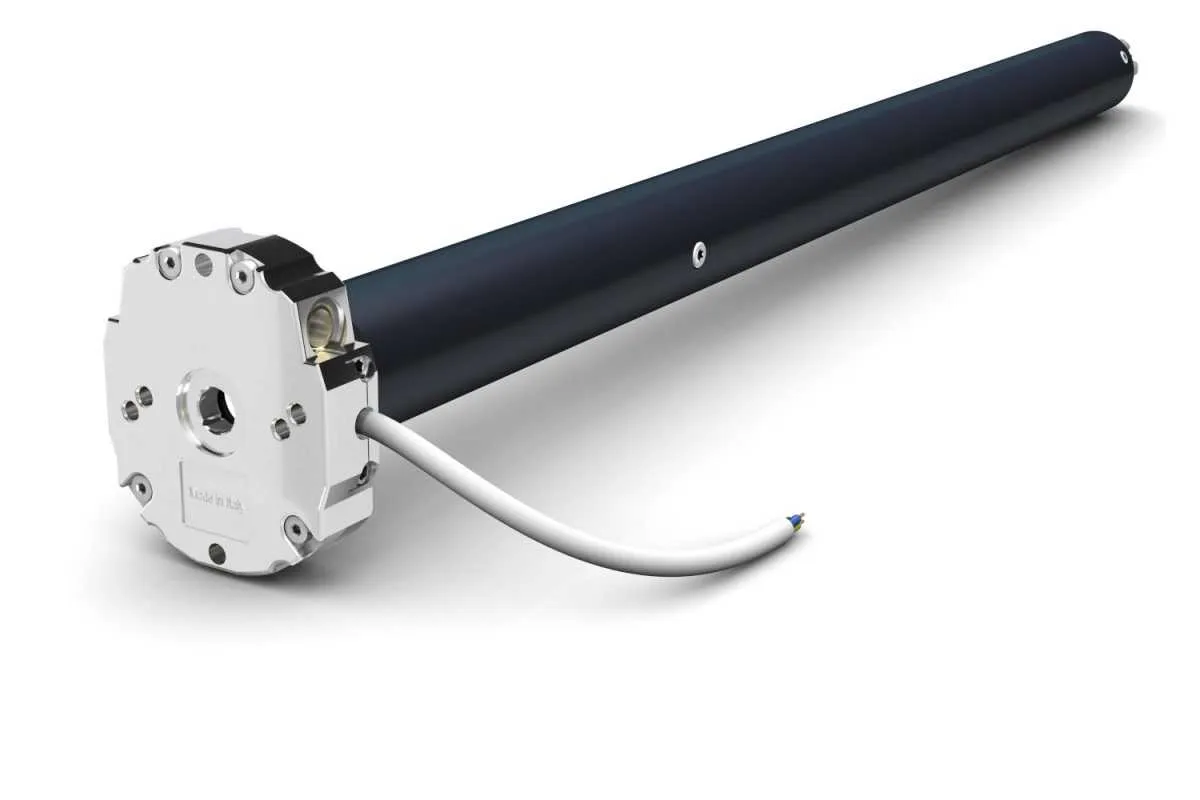

Cherubini Ocean RX | Antrieb mit Notbedienung und Funk
Die Ocean RX Antrieb haben eine Vorrüstung zur Notbedienung (NHK) und zur Ansteuerung einen integrierten Funkempfänger. Über die am Motorkopf befindlichen Einstellschrauben wird die präzise Einstellung der Endlagen vorgenommen. Die Einstellung der Schließkraft, die mit einem eingelernten Hand- oder Wandsender programmiert wird, ermöglicht die perfekte Schließung der Markise oder des Rollladens. Dies vermeidet bei der Montage in einer Markise die Gefahr einer übermäßigen Spannung des Tuchs und sichert einen perfekten Tuchlängenausgleich. Bei einem Rollladen oder Rolltor wird der Rollladenpanzer immer bis ganz nach oben geöffnet. Voraussetzung für die Montage in einem Rollladen sind Stopper an der Endschiene, so dass der Rollladenpanzer nicht in den Kasten einfahren kann.
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben |  | |  |
| | | | |
 unten | | | |
| | | | |
Produktmerkmale
- Blockiererkennung in Richtung AUF, Sensibilität auf 3 Stufen mittels dem Handsender einstellbar.
- Der metallische Motorkopf erlaubt eine direkte Befestigung des Motors ohne zusätzliche Motorlager.
- Zusätzlich zur kabelgebundenen Steuerung kann der Motor per Funk an die Klimaanlagen WindTec, Mistral und Rugiada angeschlossen werden.
Via Adige 55
25081 - Bedizzole (BS) - Italia
Telefon: +39 030 6872039
Fax +39 030 6872040
E-Mail: info@cherubini.it
https://www.cherubini-group.de/de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Geschwindigkeit | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
| Ocean RX 32/17 | 17 U/min | 32 Nm | 725 mm | 1,10 A | 250 Watt |
| Ocean RX 40/17 | 17 U/min | 40 Nm | 725 mm | 1,25 A | 275 Watt |
| Ocean RX 50/12 | 12 U/min | 50 Nm | 725 mm | 1,25 A | 275 Watt |
| Plug & Play | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 45 mm | 230/50 V / Hz | IP44 | 3 Meter (4 x 0,75) |
| ► Typ 1 | ► Typ 2 |
| TM2 45 M Motorplatte 100 x 100 mm | TM2 45 M Motorlager mit Vierkantstift 10 mm mit M6 Gewinde |
 |  |
| Art. Nr.: A4506-0568 | Art. Nr.: A4506-0557 |
Adapterset für Rollladenwellen
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 | |||
| zusätzlich in den Warenkorb | |||
| Art. Nr.: A4505-0502 |
Adapterset für Markisenwellen
| ► Typ 1 Rundwelle 60 | ► Typ 2 Rundwelle 70 | ||
 |  | ||
| Art. Nr.: A4505-0506 | Art. Nr.: A4505-0518 | ||
| ► Typ 3 Nutrohr 78 | ► Typ 4 Nutrohr 85 | ||
 |  | ||
| Art. Nr.: A4505-0521 | Art. Nr.: A4505-0513 |
| bei Standardauswahl |
|---|
| 1 x Cherubini Ocean RX (Drehmoment nach Wahl) |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (1.65 MB)
- Flyer (1.12 MB)
