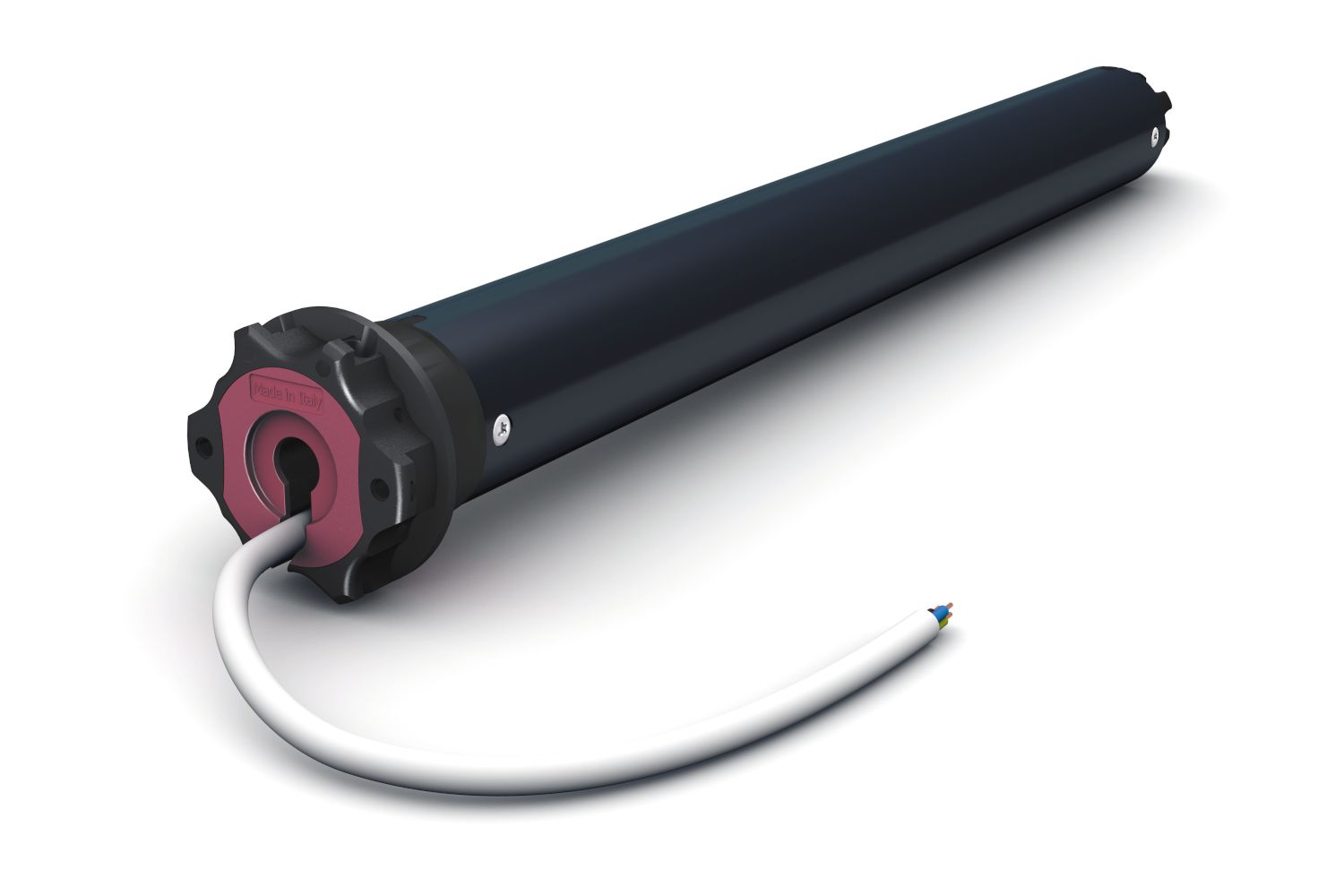

Cherubini | Tronic RX 45 Funk-Rollladenmotor
Cherubini | Tronic RX 45 Funk-Rollladenmotor
Funk-Motor
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller
Diese Rohrmotoren sind die Nachfolgemodelle der Altron Black Antriebe mit integriertem Funkempfänger. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Ein Adapterset passend für eine 60 mm 8-kant Welle kann kostenfrei im oberen Konfigurationsbereich als Lieferumfang ausgewählt werden. Einfache und fein abgestufte Einstellung der Endlagen über den Handsender. Die Encoder-Technologie gewährleistet absolute Genauigkeit und Zuverlässigkeit bei der Einhaltung der Endlagenpositionen. Die Antriebe der Baureihe Tronic RX Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 6 Nm bis 50 Nm in den Stufen 6 Nm, 10 Nm, 15 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Eine Parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese Cherubini Antriebe sind als Nachfolger der altron Black und FAAC TM Motoren geeignet.
Link zur Herstellerseite mit Anleitungen und Videos finden Sie HIER.
Link zur Herstellerseite mit Anleitungen und Videos finden Sie HIER.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen Antrieben nicht kompatibel!
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt
Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
Mittelposition (Lüftungsposition) einstellbar |
Schließkraft (nur mit festen Wellenanbindungen) von 10 % bis 40 % einstellbar (ab Werk 20 % voreingestellt) |
Optional kann ein Taster angeschlossen werden (auf, stopp, ab, stopp, auf …) |
Einfache Endlageneinstellung mit Fernbedienung |
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
Tronic RX Ø45 6/17 | 17 U/min | CER45061700 | 6 Nm | 473 mm | 0,50 A | 110 Watt |
Tronic RX Ø45 10/17 | 17 U/min | CER45101700 | 10 Nm | 488 mm | 0,60 A | 135 Watt |
Tronic RX Ø45 15/17 | 17 U/min | CER45151700 | 15 Nm | 503 mm | 0,80 A | 170 Watt |
Tronic RX Ø45 25/17 | 17 U/min | CER45251700 | 25 Nm | 543 mm | 1,00 A | 225 Watt |
Tronic RX Ø45 32/17 | 17 U/min | CER45321700 | 32 Nm | 543 mm | 1,10 A | 250 Watt |
Tronic RX Ø45 40/17 | 17 U/min | CER45401700 | 40 Nm | 543 mm | 1,25 A | 275 Watt |
Tronic RX Ø45 50/12 | 12 U/min | CER45501200 | 50 Nm | 543 mm | 1,25 A | 275 Watt |
Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
- | 45 mm | 230/50 V / Hz | IP44 | 3 Meter |
► Typ 1
|
► Typ 2
|

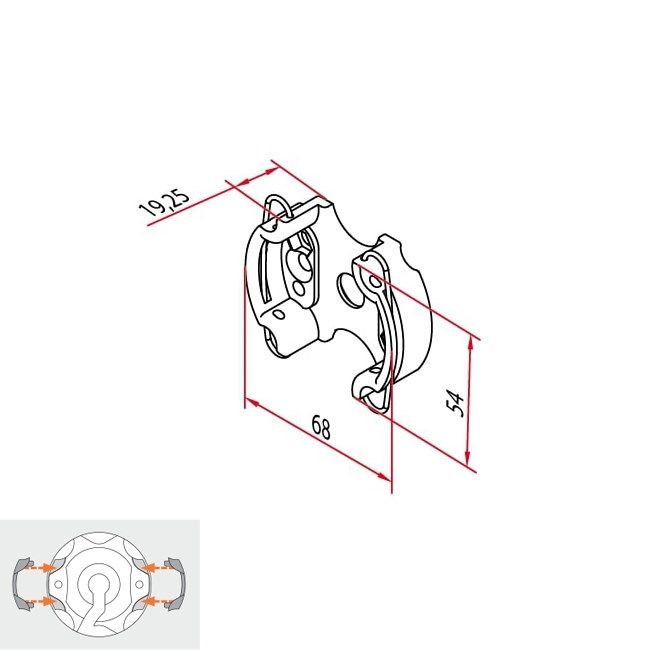

Schnellanschluss-Motorlager mit C-Federn | Seitenhalterung Inoutic |
Art. Nr.: A4506_0555 | Art. Nr.: A4506_0618 |
|
|
► Typ 3
|
|

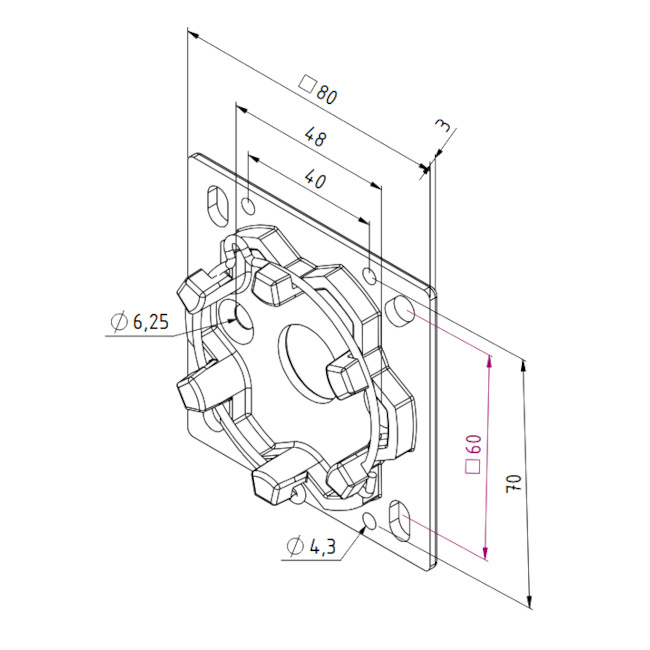

Motorlager auf Grundplatte 80 x 80 mm | |
Art. Nr.: A4506_0615 |
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
zusätzlich in den Warenkorb |
zusätzlich in den Warenkorb |
||
Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
► Typ 3 SW 70 | |||
zusätzlich in den Warenkorb |
|||
Art. Nr.: A4505-0502 |
bei Standardauswahl |
---|
1 x Cherubini Tronic RX Ø45 (Drehmoment nach Wahl) |
1 x Anschlusskabel 2,5 Meter |
Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung / Tronic RX (1.69 MB)
- Bedienungsanleitung / POP Handsender (995.39 KB)
