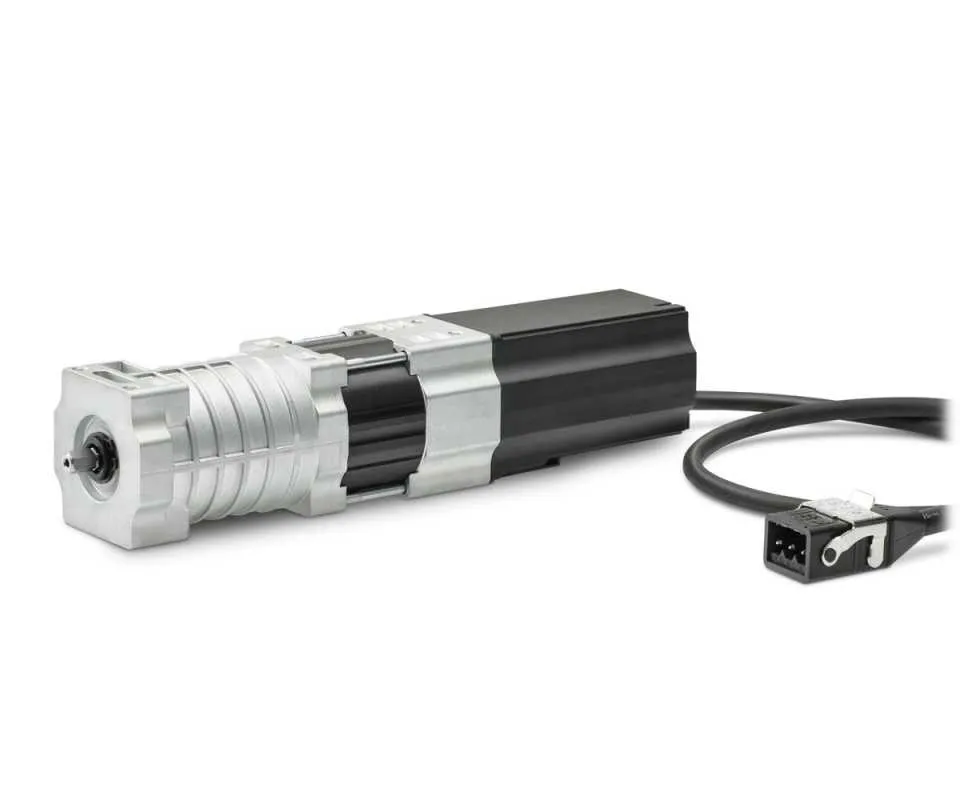

elero Jalousieantrieb JA 09-868 Comfort
Der Jalousieantrieb JA 09 Comfort für Jalousien und Rafftores ist dank elektronischer Endabschaltung und integriertem Funkempfänger einfach zu installieren. Außerdem ist er mit Stillstandserkennung und Bandlängenausgleich ausgestattet. Ein weiterer Vorteil ist die leise Endlagenanfahrt ohne Klackgeräusche.
Endabschaltung
Elektronische Endschalter (Die Endlagen sind oben und unten frei einstellbar)Geräuschlose Softbremse
Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.Besonderheiten der elektronischen Antriebe
Bandlängenausgleich / Stillstandserkennung / Langsamfahrt während der Lamellenwendung und vor den Endlagen / Überwachter Pilz-Auflaufschalter / integrierter ProLine 2 Funkempfänger (bidirektional)Wichtiger Hinweise zur Montage
Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| JA 09-868 Comfort | 9 Nm | 0,68 A | 156 Watt |
| Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge (b) |
| JA 09-868 Comfort | 26 U/min | 352220001 | 258 mm |
| Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
| Schutzart: | IP 54 | Endschalterbereich: | 100 Umdrehungen |
| Anschlusskabel: | 0,8 Meter (mit Hirschmann) | Abtreib: | beidseitig |
| ► Typ 1 | ► Typ 2 |
| 6-kant 11,0 mm, mit M5 Gewinde | 4-kant 7,0 mm, kurz, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265140002 | Art. Nr.: 265220002 |
| ► Typ 3 | ► Typ 4 |
| 4-kant 10,00 mm, lang, mit M5 Gewinde | 4-kant 12,0 mm, lang, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265131002 | Art. Nr.: 265041002 |
| ► Typ 5 | ► Typ 6 |
| Nutrohr 14,0 mm, lang, mit M5 Gewinde | 6-kant 9,0 mm, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265001002 | Art. Nr.: 265121001 |
| ► Typ 7 | ► Typ 8 |
| 6-kant 13,0 mm, mit M5 Gewinde | 4-kant 6,0 mm, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 265061001 | Art. Nr.: 265170001 |
| ► Typ 9 | ► Typ 10 |
| 6-kant 6,0 mm, mit Bohrung 3,3 mm | 6-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163003501 | Art. Nr.: 163001301 |
| ► Typ 11 | ► Typ 12 |
| 6-kant 9,0 mm | 4-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163001401 | Art. Nr.: 163001001 |
| ► Typ 13 | ► Typ 14 |
| Nutrohr Ø 12,0 mm, mit Bohrung 3,3 | 6-kant 7,0 mm, kurz, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 163001501 | Art. Nr.: 163001202 |
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
|
► Abgeschrägter Auflaufpilz |
► Pilzverlängerung |
||
 |
 |
||
| Nur zu Verwenden mit 1 x Pilzverlängerung | 10 mm | ||
| Art. Nr.: 167014701 | Art. Nr.: 161014502 |
|
► Hirschmann Kupplung |
► Jalousieklemmset 68 x 66 mm |
► Jalousieklemmset 58 x 56 mm | ||
 |
 |
 |
||
| für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz |
für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau |
|||
| Art. Nr.: 137015301 | Art. Nr.: 266110001 | Art. Nr.: 266120001 | ||
| bei Standardauswahl |
|---|
| 1 x elero JA 09-868 Comfort (Drehmoment 9 Nm) |
| 1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3) |
| 2 x Dämpfer |
| 1 x Spannbügel |
| 1 x Auflaufpilz (grün) |
| 1 x Bedienungsanleitung |
| Kupplungen und Zubehör (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.15 MB)
