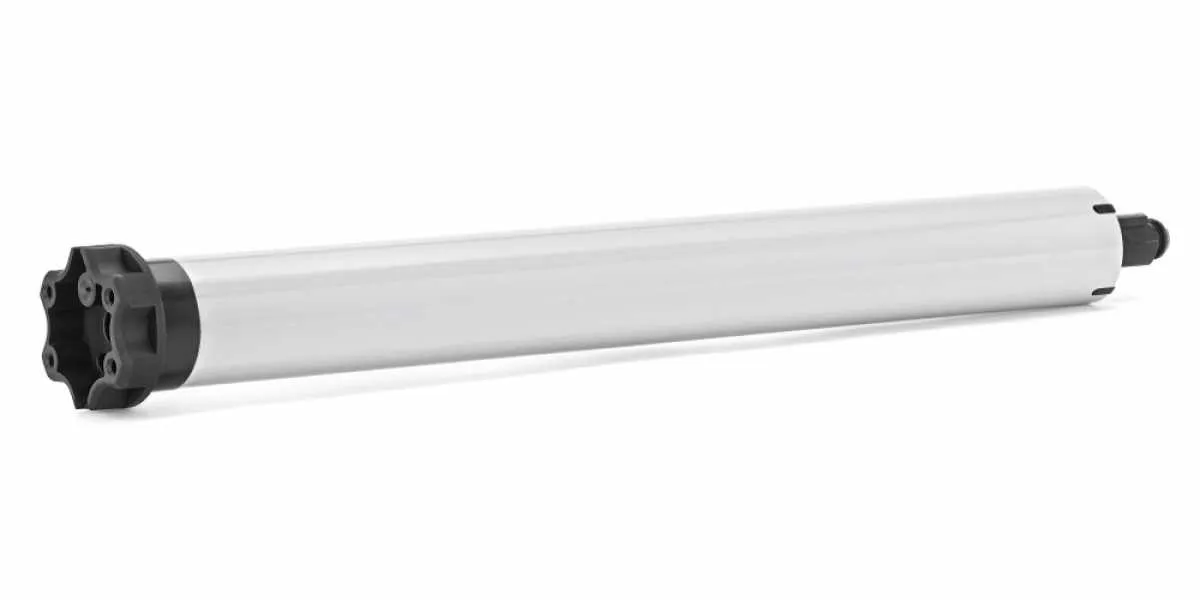

elero RolMotion/D+ M SH Rohrantrieb mit Sternkopf
Die neuen Motion Antriebe von elero bringen Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt ihr optimiertes Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden.
Wichtiger Hinweis: Nur in Verbindung mit starren Wellenverbindern einsetzbar! elero Antriebsberechnungsprogramm
Wichtiger Hinweis: Nur in Verbindung mit starren Wellenverbindern einsetzbar! elero Antriebsberechnungsprogramm
Antriebsmerkmale
|
Antriebe mit optimiertem Laufverhalten bewegen die Behänge im Flüstermodus nahezu geräuschlos. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Antriebe starten und wenden die Lamellen mit reduzierter Drehzahl besonders leise und behangschonend. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
|
Rohrantrieb mit Stern-Motorkopf. Passend für gängige Stern-Motorlager (z.B. Somfy) |
SilentMotion
Softbremse
Softstart
Softstopp
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
Plug&Play
Verdrahtet
SH-Kopf (Sternkopf)
Leise. Leiser. Silent Motion.
 |
Wenn's noch leiser als leise sein soll: Flüstermodus
Neben dem Standardlauf verfügen die neuen Motion Antriebe auch über den Flüstermodus. Dieser ist für Tageszeiten und Situationen vorgesehen, die einen besonders leisen Betrieb erfordern. Er wird vom Anwender ganz einfach manuell aktiviert.
AUF- oder AB-Taste des Wandschalters per „Doppelklick“ betätigen |
||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
¹Flüstermodus oder Standardlauf
Motion Antriebe lassen sich auf Wunsch im Flüstermodus langsam und extrem leise bewegen.
Millionenfach bewährte Antriebstechnologie
Hysterese bremse, Softstart, Softstopp, Hindernis- und Blockiererkennung: Bei den Silent Motion Antrieben ist alles drin.
Robust und zuverlässig
Der intelligente Antrieb sorgt auch dafür, dass der Rollladen geschont wird.
Parallelschaltung möglich
Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Bedienungsanleitung
RolMotion/D+ M6 |
Art. Nr.: 490130001 |
6 Nm |
14 U/Min Geschwindigkeit |
5 U/Min Flüstermodus |
466mm Abmessungen (C) 449 mm Abmessungen (D) |
0,40 A Stromaufnahme |
92 Watt Leistungsaufnahme |
||
RolMotion/D+ M10 |
Art. Nr.: 490230001 |
10 Nm Drehmoment |
14 U/Min Geschwindigkeit |
5 U/Min Flüstermodus |
466 mm Abmessungen (C) 449 mm Abmessungen (D) |
0,50 A Stromaufnahme |
115 Watt Leistungsaufnahme |
||
RolMotion/D+ M20 |
Art. Nr.: 490330001 |
20 Nm Drehmoment |
14 U/Min Geschwindigkeit |
5 U/Min Flüstermodus |
526 mm Abmessungen (C) 509 mm Abmessungen (D) |
0,80 A Stromaufnahme |
184 Watt Leistungsaufnahme |
||
RolMotion/D+ M25 |
Art. Nr.: 490430001 |
25 Nm Drehmoment |
14 U/Min Geschwindigkeit |
5 U/Min Flüstermodus |
546 mm Abmessungen (C) 529 mm Abmessungen (D) |
1,10 A Stromaufnahme |
253 Watt Leistungsaufnahme |
||
| Sternkopf Besonderheit |
45 mm Rohrdurchmesser |
230/50 V Hz Stromversorgung |
IP44 Schutzart |
steckbar Kabellänge |
| bei Standardauswahl |
|---|
| 1 x elero RolMotion/D+ M SH Antrieb mit Sternkopf (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Motorlager, Anschlussleitung und Adapterset (optional nach Wahl) |
| ► Typ 1 (optional wählbar) | |
|
Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm
Art. NR.: 230031701 |
|
|
 |
| ► Typ 2 (optional wählbar) | |
| mit Sichherungsklammer (gr. Öse)
Art. NR.: 230031801/131234501 |
|
|
 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
