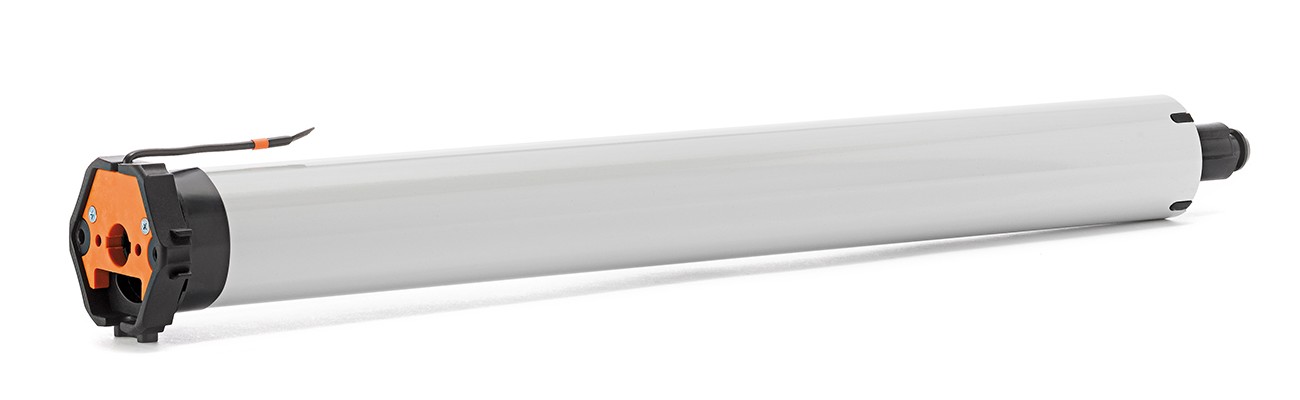

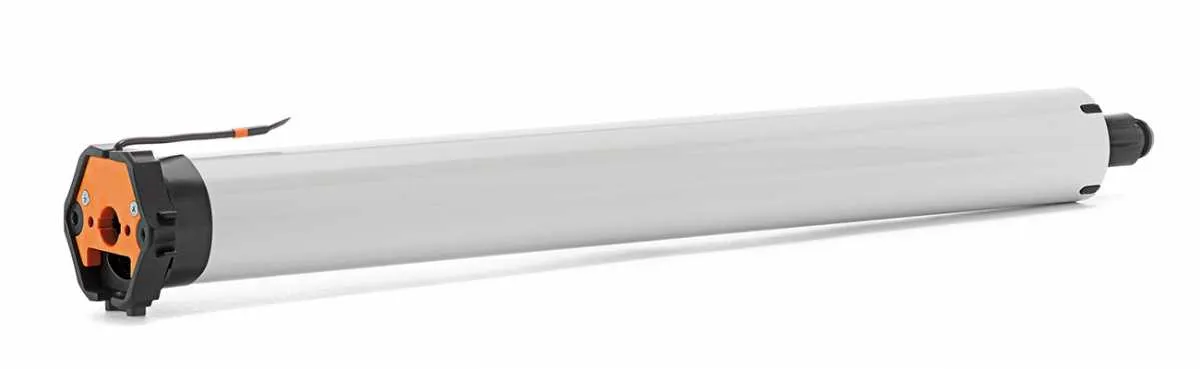

elero RolMotion M-868 Rohrantrieb
Die neuen Motion Funk-Antriebe von elero bringen Anwendern mehr Komfort beim automatischen Sicht- und Sonnenschutz. Dafür sorgt ihr optimiertes Laufverhalten. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 25 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 25 Nm (25 Nm noch nicht lieferbar). Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm (Flüstermodus 5 Upm). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel) oder Funksender. Die Endlagen werden per eingelernten Sender eingestellt.
Antriebsmerkmale
|
Antriebe mit optimiertem Laufverhalten bewegen die Behänge im Flüstermodus nahezu geräuschlos. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Antriebe starten und wenden die Lamellen mit reduzierter Drehzahl besonders leise und behangschonend. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
SilentMotion
Softbremse
Softstart
Softstopp
Blockiererkennung
Intelligenter Behangschutz
Bidirektional
Endlagenanpassung
Leise. Leiser. Silent Motion.
Wenn's noch leiser als leise sein soll: Flüstermodus
Neben dem Standardlauf verfügen die neuen Motion Antriebe auch über den Flüstermodus. Dieser ist für Tageszeiten und Situationen vorgesehen, die einen besonders leisen Betrieb erfordern. Er wird vom Anwender ganz einfach manuell aktiviert.
Neben dem Standardlauf verfügen die neuen Motion Antriebe auch über den Flüstermodus. Dieser ist für Tageszeiten und Situationen vorgesehen, die einen besonders leisen Betrieb erfordern. Er wird vom Anwender ganz einfach manuell aktiviert.
 |
 |
|
AUF- oder AB-Taste lange drücken
Auch Automatikbefehle werden bei der Funkversion langsam und leise ausgeführt, z. B. wenn alle Rollläden im Obergeschoss per Zeitbefehl geöffnet werden.
|
Einfach per Fingertipp
Wenn RolMotion Funk-Antriebe in das elero Smart Home System eingebunden sind, kann der Flüstermodus am Smartphone oder Tablet aktiviert werden.
|
Endlageneinstellung
| Endposition | feste Position | Drehmoment | Selbstlernend |
|
|
|
|
|
 oben (Kasten) |
 |
¹ |
 |
|
|
|
|
|
 unten (Fensterbank) |
|
² |
|
|
|
|
|
|
| ¹ = Anschlagstopfen, Winkelleiste erforderlich | |||
| ² = Starre Wellenverbinder erforderlich | |||
|
|
|||
|
Endlagen über eingelernten Sender einstellbar. Löschen der frei eingestellten Endlagen ist nur mit Montagekabel oder eingelernten Sender möglich.
|
|||
|
|
|||
|
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage.
|
|||
|
|
|||
Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen - dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand-, Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousiemotore.
Flüstermodus oder Standardlauf
Motion Antriebe lassen sich auf Wunsch im Flüstermodus langsam und extrem leise bewegen.
Millionenfach bewährte Antriebstechnologie
Hysteresebremse, Softstart, Softstopp, Hindernis- und Blockiererkennung: Bei den Silent Motion Antrieben ist alles drin.
Robust und zuverlässig
Der intelligente Antrieb sorgt auch dafür, dass der Rollladen geschont wird.
Parallelschaltung möglich
Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Bedienungsanleitung
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolMotion M6-868 | 6 Nm | 0,40 A | 92 Watt |
| RolMotion M10-868 | 10 Nm | 0,50 A | 115 Watt |
| RolMotion M20-868 | 20 Nm | 0,80 A | 184 Watt |
| RolMotion M25-868 | 25 Nm | 1,10 A | 253 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolMotion M6-868 | 14 / 5 U/min | 443020001 | 466 / 449 mm |
| RolMotion M10-868 | 14 / 5 U/min | 442220001 | 466 / 449 mm |
| RolMotion M20-868 | 14 / 5 U/min | 442320001 | 526 / 509 mm |
| RolMotion M25-868 | 14 / 5 U/min | 442420001 | 546 / 529 mm |
|
|
|
|
|
| Endschalterbereich: | | 70 Umdrehungen | ||
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | ab 2 Meter |
|
| bei Standardauswahl |
|---|
| 1 x elero RolMotion M-868 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Teilkreis 48 und 60 mm (Alu) | universal (Kunststoff) max. 50 Nm |
 |
 |
| Art. Nr.: 230030001 | Art. Nr.: 230040001 |
| ► Typ 3 | ► Typ 4 |
| SKS max. 50 Nm | mit Grundplatte z.B. für VEKA-Variant-Elemente |
 |
 |
| Art. Nr.: 230040101 | Art. Nr.: 236159901 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
