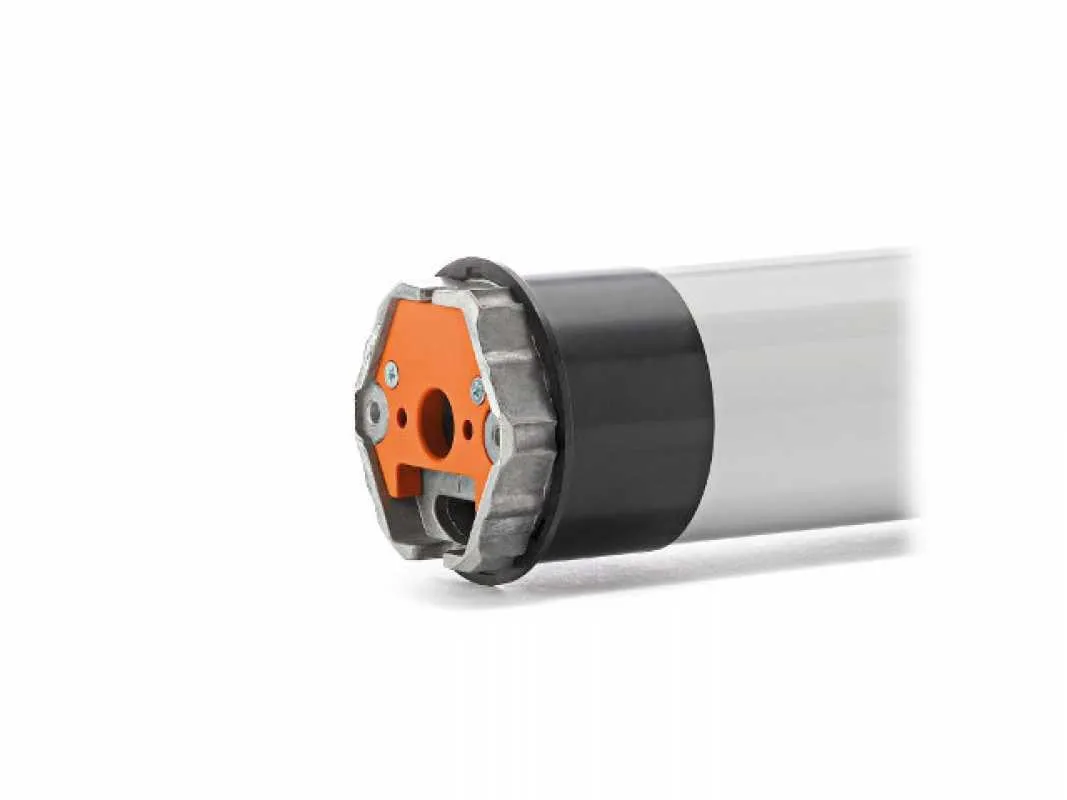

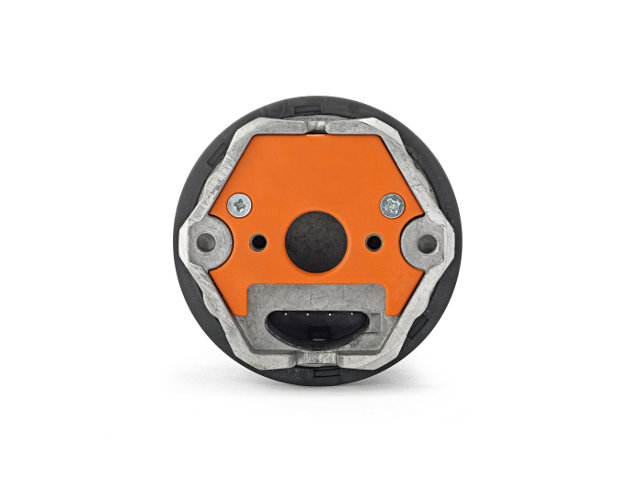

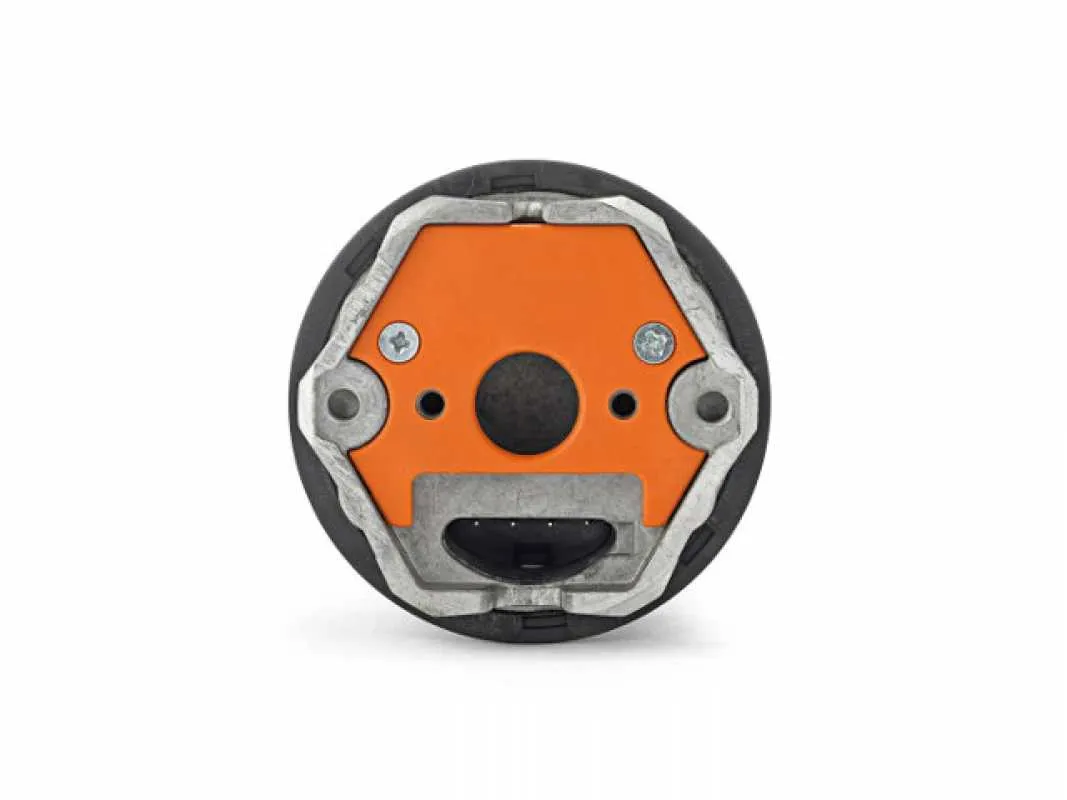

elero RolTop L Rohrantrieb

Mobile Preview: elero RolTop L Rohrantrieb

elero RolTop L Rohrantrieb

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: programmierbar

Drehmoment:

Motorlager / elero:

Adapterset:

Anschlusskabel:

Nicht käuflich

Auf den Merkzettel

Frage zum Produkt

VERSANDKOSTENFREI / Deutschland

Beschreibung

Nachfolgemodell verfügbar ► hier...

Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Diese Antriebe sind erhältlich in Drehmomenten von 60 und 80 Nm.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Behangschutz auf/ab (mit Freifahrt optional wählbar)
Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar
Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
RolTop L60	60 Nm	1,65 A	380 Watt
RolTop L80	80 Nm	2,20 A	490 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
RolTop L60 (mit Freifahrt)	14 U/min	367310001	575 / 558,5 mm
RolTop L60 (ohne Freifahrt)	14 U/min	367310071	575 / 558,5 mm
RolTop L80 (mit Freifahrt)	14 U/min	367410001	575 / 558,5 mm
RolTop L80 (ohne Freifahrt)	14 U/min	367410071	575 / 558,5 mm

Rohrdurchmesser:	\| 55 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Downloads

Bedienungsanleitung

Lieferumfang

bei Standardauswahl
1 x elero RolTop L (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*	*► Typ 4*
Teilkreis 48 und 60 mm (Alu)	mit Grundplatte z.B. für VEKA-Variant-Elemente

Art. Nr.: 230030001	Art. Nr.: 236159901

Adapterset

PDF zum Ausdrucken finden Sie → HIER

► Typ 1 Ø 78 x 1 mm, Flachnut, MHZ	► Typ 2 Ø 78 x 1,25 mm,Rundnut Ø 78 x 1 mm, Rundnut, Döhner

Art. Nr.: 233830101		Art. Nr.: 230700001

► Typ 3 Ø 85 x 1 mm	► Typ 4 Ø 90 mm, Le-Profil Ø 89 mm, Deprat

Art. Nr.: 233780001		Art. Nr.: 230610001

► Typ 5 Ø 63 x 1,5 mm		► Typ 6 Ø 63 x 1,5 mm, 4 x M6

Art. Nr.: 230640001		Art. Nr.: 230640101

► Typ 7 Ø 70 x 1,5 mm		► Typ 8 Ø 70 x 1,5 mm, 4 x M6

Art. Nr.: 230670001		Art. Nr.: 230670101

► Typ 9 Ø 70 x 2 mm		► Typ 10 Ø 70 x 2 mm, 4 x M6

Art. Nr.: 230660001		Art. Nr.: 230660101

► Typ 11 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm		► Typ 12 Ø 98 x 2 mm, 100 x 3 mm Ø 101,6 x 3,6 mm, 4 x M6

Art. Nr.: 230630001		Art. Nr.: 230630101

► Typ 13 Ø 133 x 2,5 mm, Ø 133 x 2 mm	► Typ 14 Ø 133 x 2,5 mm, Ø 133 x 2 mm 4 x M6, + Mitnahmering T15

Art. Nr.: 230790001		Art. Nr.: 230790101

► Typ 15 Ø 67 x 1,5 mm, MHZ	► Typ 16 8-kant SW 70 SW 70 x 1,5 mm, Selve, Eckermann

Art. Nr.: 230680001		Art. Nr.: 230600001

► Typ 17 6-kant, 75 Butzbach, Mäule		► Typ 18 Ø 76 x 1,2 mm, Kittelberger, Wiral

Art. Nr.: 230710001		Art. Nr.: 230750001

► Typ 19 Ø 80 mm, Zurflüh-Feller		► Typ 20 Ø 83 x 1,5 mm

Art. Nr.: 230740001		Art. Nr.: 230730001

► Typ 21 Ø 83 x 1,5 mm, 4 x M6		► Typ 22 Ø 85 x 1,2 mm, Imbac, Griesser

Art. Nr.: 230730101		Art. Nr.: 230770001

► Typ 23 6-kant, 85 Butzbach		► Typ 24 8-kant, SWv102 x 2 mm, Alulux

Art. Nr.: 230920001		Art. Nr.: 230780001

► Typ 25 8-kant SW 114, Heroal		► Typ 26 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 230720001		Art. Nr.: 230690001

► Typ 27 Ø 128 x 1,5 mm, Alukon

Art. Nr.: 230760001
