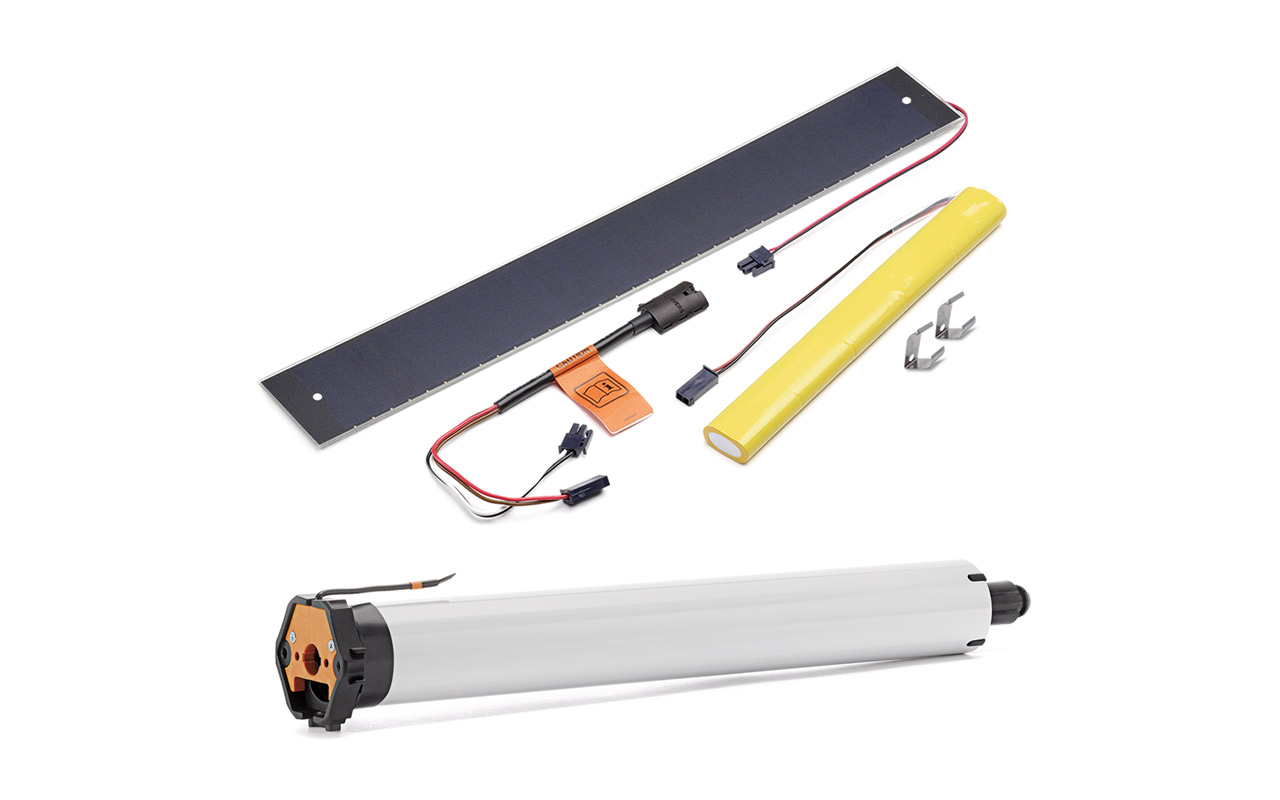

elero RolSolar-868 DC Bundle
Die Bausteine für eine solare Motorisierungslösung hat elero zu Bundles zusammengefasst.
Dabei wählen Sie zwischen verschiedenen Antriebstypen sowie Solarpanel und Akkus in unterschiedlichen Bauformen. So erhalten Sie eine Lösung, die ganz auf die Gegebenheiten vor Ort zugeschnitten ist. Die Bundle-Übersicht finden Sie im Prospektbeileger.
Das Antriebssystem wird mit Solarenergie betrieben und stellt damit eine besonders nachhaltige Lösung für die Automatisierung von Sicht- und Sonnenschutz dar. RolSolar eignet sich ideal für die Motorisierung von Rollläden und Innenrollos ganz ohne Stromanbindung: Gartenhäuser und Garagen in peripherer Lage profitieren genauso von dem innovativen Antrieb wie Architekten und Installateure, die ihren Kunden eine ökologische, effiziente Automatisierungslösung bieten möchten. Die Steuerung mit Funksendern oder - dank Centero Home - über Smartphone und Tablet macht das innovative System komfortabel und anwenderfreundlich.
Dabei wählen Sie zwischen verschiedenen Antriebstypen sowie Solarpanel und Akkus in unterschiedlichen Bauformen. So erhalten Sie eine Lösung, die ganz auf die Gegebenheiten vor Ort zugeschnitten ist. Die Bundle-Übersicht finden Sie im Prospektbeileger.
Das Antriebssystem wird mit Solarenergie betrieben und stellt damit eine besonders nachhaltige Lösung für die Automatisierung von Sicht- und Sonnenschutz dar. RolSolar eignet sich ideal für die Motorisierung von Rollläden und Innenrollos ganz ohne Stromanbindung: Gartenhäuser und Garagen in peripherer Lage profitieren genauso von dem innovativen Antrieb wie Architekten und Installateure, die ihren Kunden eine ökologische, effiziente Automatisierungslösung bieten möchten. Die Steuerung mit Funksendern oder - dank Centero Home - über Smartphone und Tablet macht das innovative System komfortabel und anwenderfreundlich.
Wichtiger Hinweis:
- Ausschließlich Funksender mit Artikelnummern mit Index 2 sind mit RolSolar kompatibel. z.B. MonoTec-868, QuinTec-868, MonoCom, VarioCom
Produktmerkmale
- Verfügbar als M10-868 und M20-868
- Autarkes Antriebssystem
- Stromversorgung 12 V aus Akkupack
- Echter bidirektionaler 1 Funk mit 868 MHz (keine Routing Funktion)
- Geräuschlose Softbremse
- Behangschutzfunktion
- Elektronische Endabschaltung
- Behanglängenausgleich bei Endlagenfahrt auf Drehmoment
- 2 Zwischenpositionen frei definierbar
- Zukunftssicher – das Antriebssystem kann bei Bedarf auch nachträglich um ein Ladegerät / weiteren Akku / weiteres Solarpanel erweitert werden
Vorteile bei Installation und Montage
- Endlagen über Funksender einstellbar
- Keine Verkabelung an das Stromnetz oder ein Steuergerät notwendig
- RolSolar, Akkupack und Solarpanel werden einfach per Plug & Play verbunden
- Befestigung des Solarpanels durch Kleben oder Schrauben
- Akkupack in zwei Bauformen verfügbar – für jede Einbausituation
Endlageneinstellung
Endposition | feste Position | Drehmomend | Selbstlernend |
|
|
|
|
oben (Kasten) | ¹ | ³ | |
|
|
|
|
unten (Fensterbank) | ² | ³ | |
|
|
|
|
¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
² = Hochschiebesicherungen oder feste Wellenverbinder erforderlich | |||
³ = Anschlagstoppfen, Winkelleiste erforderlich und Hochschiebesicherungen oder feste Wellenverbinder erforderlich. Programmierablauf:
|
|||
|
RolSolar Flyer
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
RolSolar M10-868 DC | 10 Nm | 4,0 A | 48 Watt |
RolSolar M20-868 DC | 20 Nm | 6,0 A | 72 Watt |
|
|
|
|
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
RolSolar M10-868 DC | 16 U/min | 466 / 449 mm | |
RolSolar M20-868 DC | 16 U/min | 491 / 474 mm | |
|
|
|
|
Rohrdurchmesser: | | 45 mm | Anschlusskabel: | 0,27 m |
Stromversorgung: | | 12 V (DC) | ||
Schutzart: | | IP 44 | ||
Betriebstemperatur: | | -20 bis +60 °C | ||
|
|||
Abmessungen Solarpanel und Akku | |||

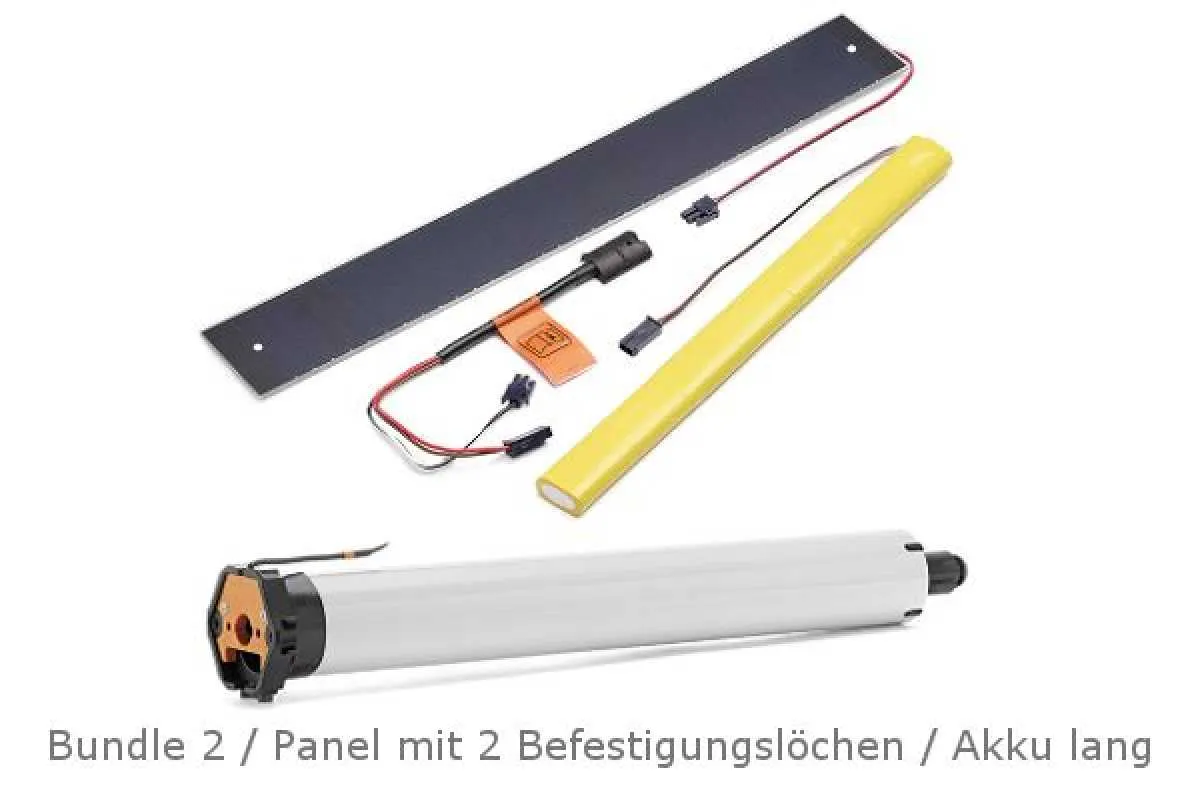

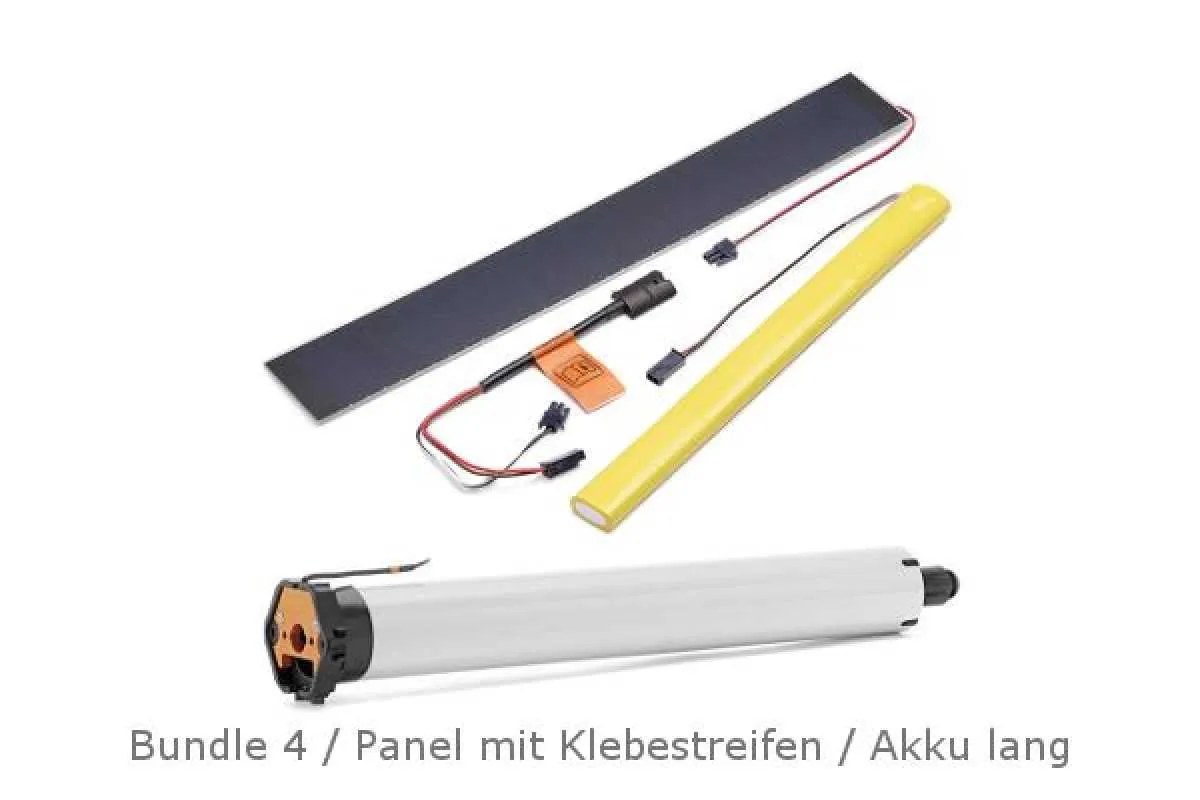

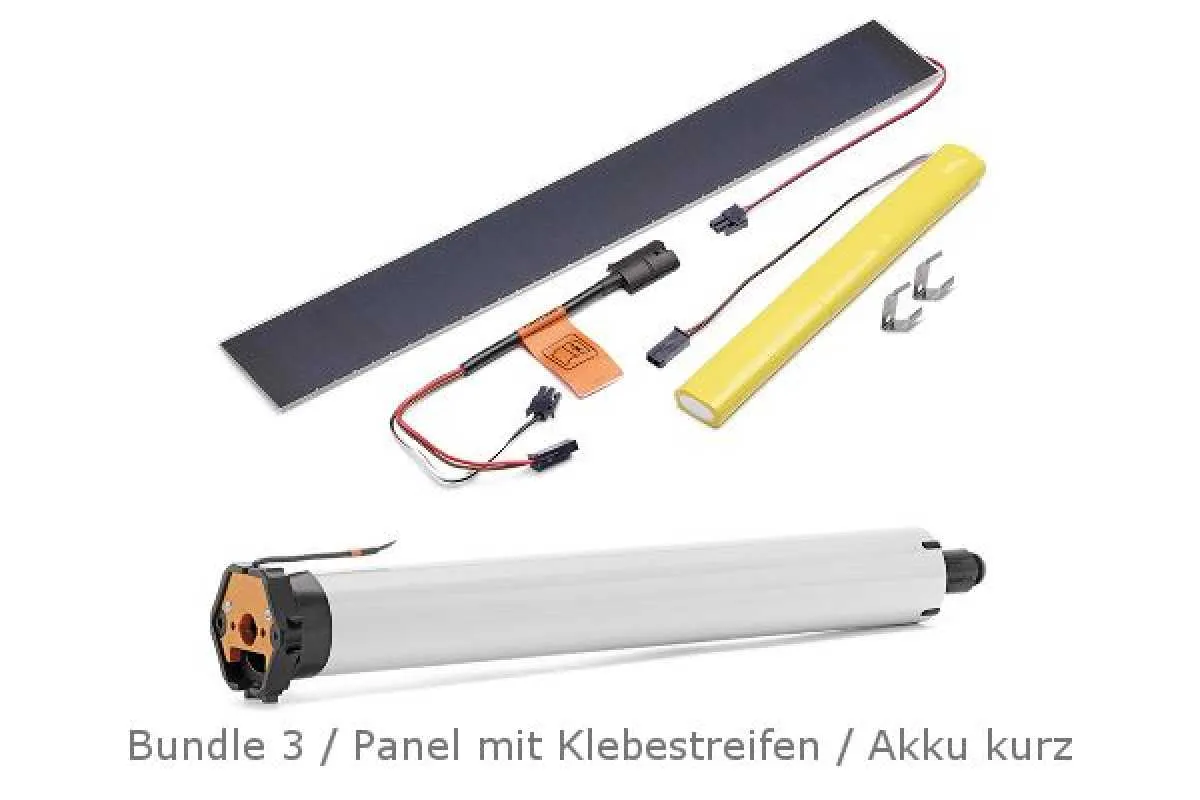

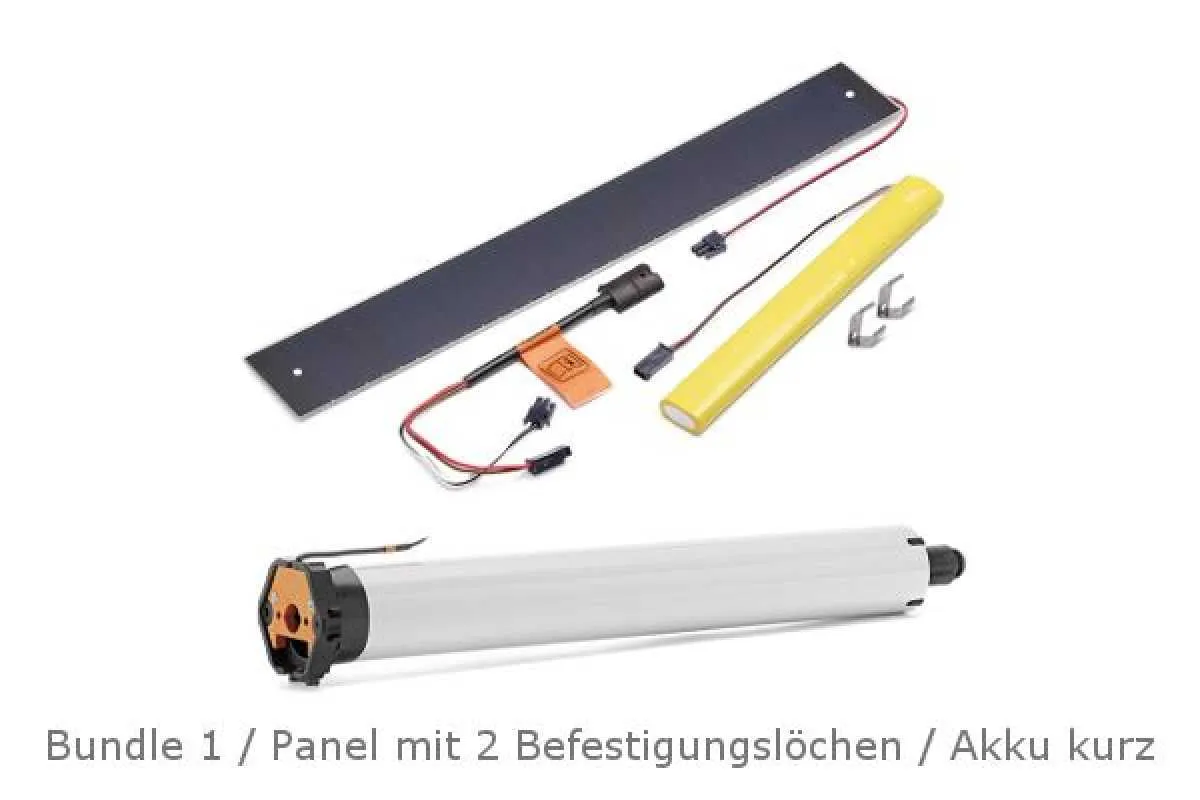

Solarpanel mit Befestigungslöchern: | | 470 x 60 mm | Solarpanel mit Klebestreifen: | 455 x 60 mm |
Akku (lang): | | 500 x 16 x 16 mm | Akku (kurz): | 250 x 29,5 x 15 mm |
► Typ 1 | ► Typ 2 |
Teilkreis 48 und 60 mm (Alu) | universal (Kunststoff) max. 50 Nm |
Art. Nr.: 230030001 | Art. Nr.: 230040001 |
► Typ 3 | ► Typ 4 |
SKS max. 50 Nm | mit Grundplatte z.B. für VEKA-Variant-Elemente |
Art. Nr.: 230040101 | Art. Nr.: 236159901 |
► SW 50 |
► SW 60 |
► SW 70 | ||
Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 |
MonoTec-868 |
Art. Nr.: 286500002 |
MonoCom |
Art. Nr.: 284050002 |
VarioCom |
Art. Nr.: 284450002 |
bei Standardauswahl |
---|
1 x elero RolSolar-868 DC Bundle (Ausführung nach Wahl) |
1 x Anschlusskabel 0,27 m Länge (Art. Nr.: 233956301) |
Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.08 MB)
