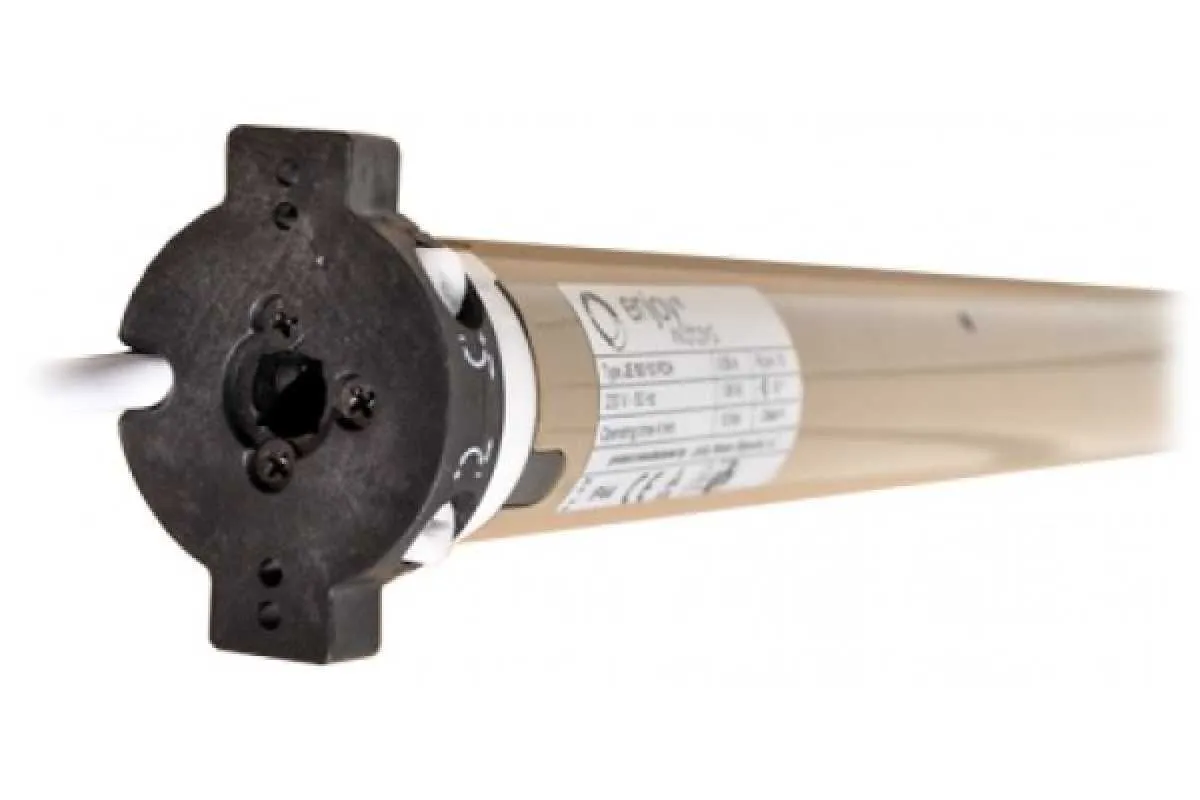

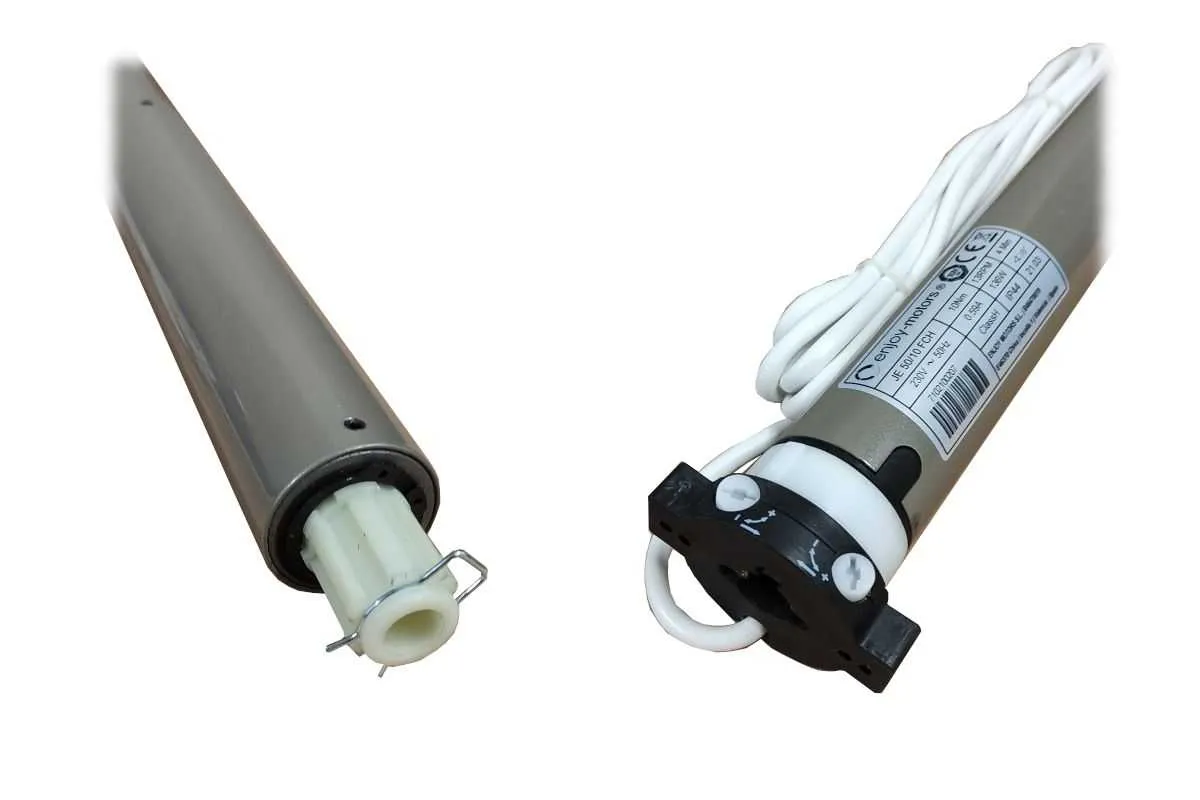

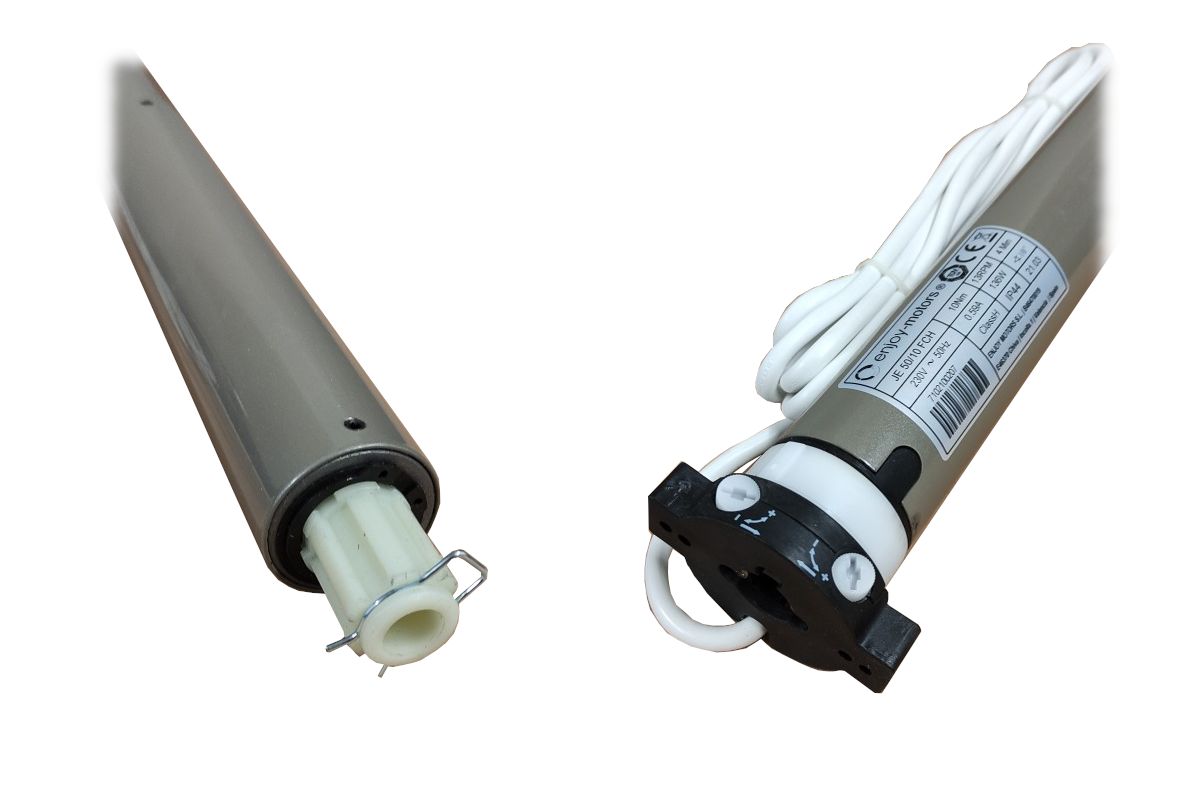

enjoy motors Rohrmotor JE50 FCH
Der Rohrmotor JE50 FCH ist ein universeller Antrieb mit mechanischer Endlageneinstellung, der in Rollladen- und Beschattungsanlagen eingesetzt werden kann. Hergestellt werden diese Antriebe von jolly Motor Espana S.L. und durch die enjoy motors GmbH in Deutschland vertrieben. Die Endlageneinstellung ist einfach und wird mit der im Lieferumfang enthaltenen Einstellhilfe durchgeführt. Der Einsatz dieses Rohrmotors ist ab einer 50 mm Welle vorgesehen. Zur erleichterten Einstellung der Endpunkte habe diese Antriebe eine beidseitige Ausführung der Endlageneinstellschrauben am Motorkopf.
Link zum Antrieb im Markisenbereich HIER: Dort sind Adaptersets für Rund- und Nutwellen auswählbar.
Endlageneinstellung
Die "mechanische Endlageneinstellung" bei einem Rohrmotor bezieht sich auf die Möglichkeit, die oberen und unteren Endpunkte des Motors manuell (Einstellstift) einzustellen. Dadurch kann festgelegt werden, bis wohin der Motor den Rollladen oder das Rollo hoch- bzw. herunterfahren soll. Die Endschalter bestehen aus mechanischen Kontakten oder Schaltern, die beim Erreichen der Endpositionen des Motors betätigt werden.| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
|
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
Produktmerkmale JE 50 FCH Antriebe
► Nachfolger des jolly Motor JM 50 FCH► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt.
► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen
► Einsetzbar ab 50 mm Achtkantwelle

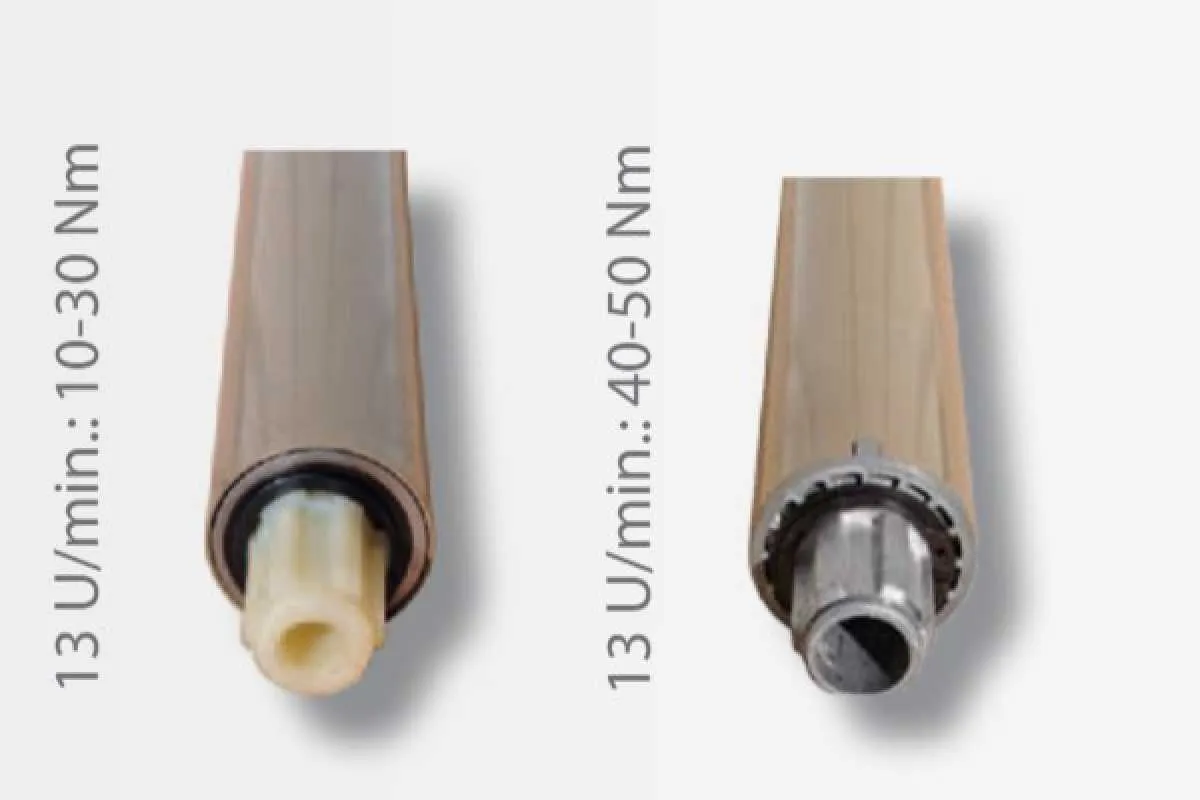

| Aktuelle Bezeichnung: | JE50/10FCH | JE50/20FCH | JE50/30FCH | JE50/40FCH | JE50/50FCH |
|---|---|---|---|---|---|
| Vorgängermodell: | JM 50/8 | JM 50/15 | JM 50/25 | JM 50/35 | JM 50/50 |
| max. Zugleistung: | 20 kg | 40 kg | 60 kg | 80 kg | 98 kg |
| Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm) | 4,5 qm | 9,5 qm | 14,0 qm | 19,0 qm | 23,5 qm |
| Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) | 6,0 qm | 12,5 qm | 18,5 qm | 25,5 qm | 31,0 qm |
| Motortyp | Alt | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| JE50/10FCH | JM50/8FCH | 10 Nm | 13 U/Min | 490 mm | 0,59 A | 136 Watt |
| JE50/20FCH | JM50/15FCH | 20 Nm | 13 U/Min | 510 mm | 0,67 A | 155 Watt |
| JE50/30FCH | JM50/25FCH | 30 Nm | 13 U/Min | 570 mm | 0,84 A | 203 Watt |
| JE50/40FCH | JM50/35FCH | 40 Nm | 13 U/Min | 570 mm | 0,95 A | 226 Watt |
| JE50/50FCH | JM50/50FCH | 50 Nm | 13 U/Min | 570 mm | 1,06 A | 244 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 24 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,45 m |

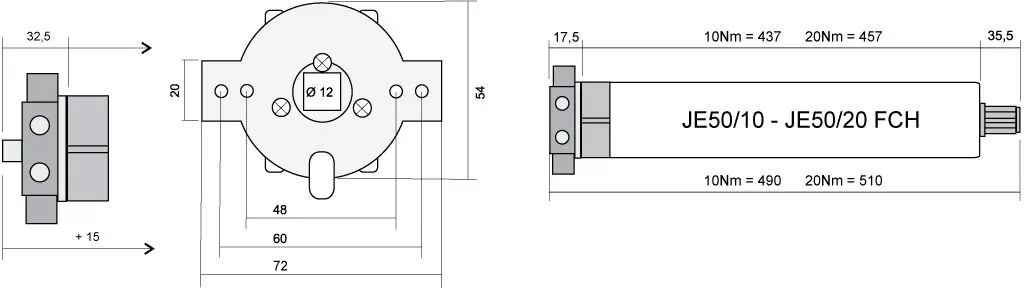

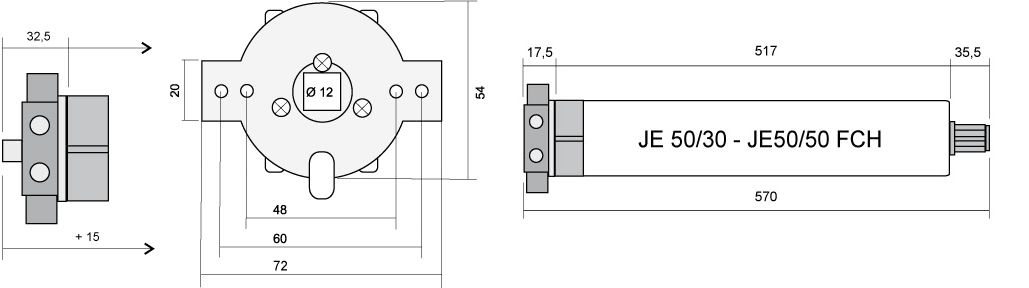

Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe

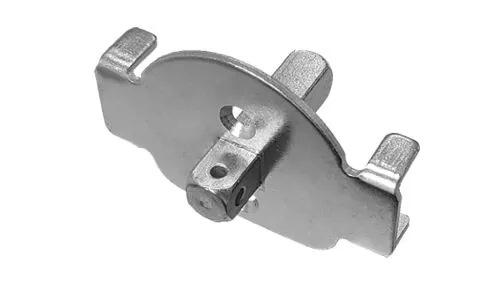

| ► 4-kant Stift mit Markisenlager (Typ 1) | |
|
4kt-Stift verstärkt 33mm
für Serie 50, FCH, Silver
|
Markisenlager 48/60mm, Serie 40/50
Anwendungsbereich : 10 - 70 Nm
|
|
|
|
 |
 |
|
|
|

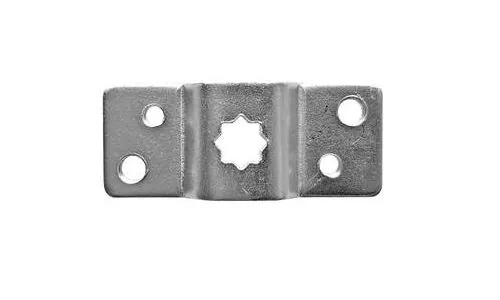

| Art. Nr.: ML5030 | Art. Nr.: ML5046 |

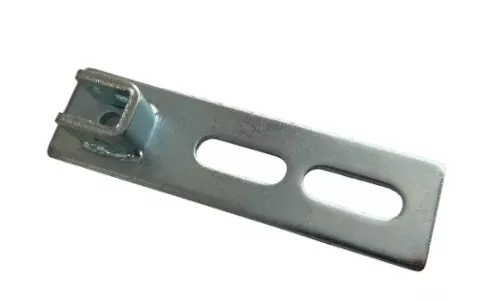

| ► 4-kant Stift mit Fertigkastenlager (Typ 2) | |
|
4kt-Stift verstärkt 33mm
für Serie 50, FCH, Silver
|
Fertigkastenlager für 10 mm 4-kant Stift
für Serie 50, FCH, Silver |
|
 |
| Art. Nr.: ML5030 | Art. Nr.: ML4604 |
Abmessungen und Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
|

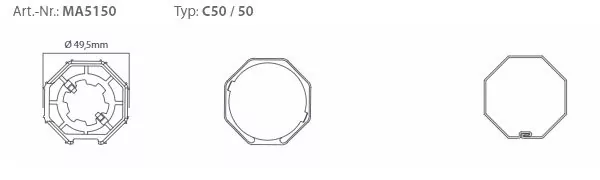

► 8-kant Welle | SW 50 (Typ 1) |
|
||
 |
|||
| zusätzlich in den Warenkorb | |||
| Art. Nr.: MA5150 |
|
► 8-kant Welle | SW 60 (Typ 2) |
|
|
 |
||
| zusätzlich in den Warenkorb | ||

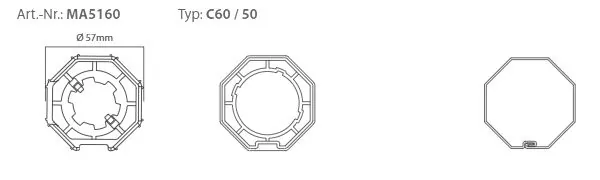

| Art. Nr.: MA5160 | ||
|
► 8-kant Welle | SW 70 (Typ 3) |
|
|
 |
||
| zusätzlich in den Warenkorb | ||

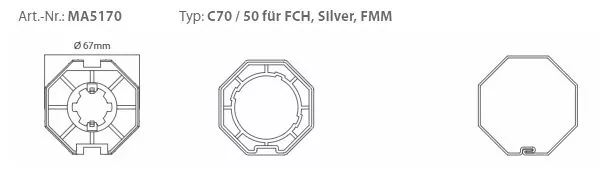

| Art. Nr.: MA5170 | ||
Weitere Adaptersets finden sie Hier
Standard-Lieferumfang
1 x Rohrmotor JE50 FCH (Drehmoment nach Wahl)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Einstellstift
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
- Befestigungsfedern | zum verbinden der Rollladenwelle mit dem Rollladenpanzer (Rollladenprofil)
Diese befinden sich nicht im Standard-Lieferumfang.
