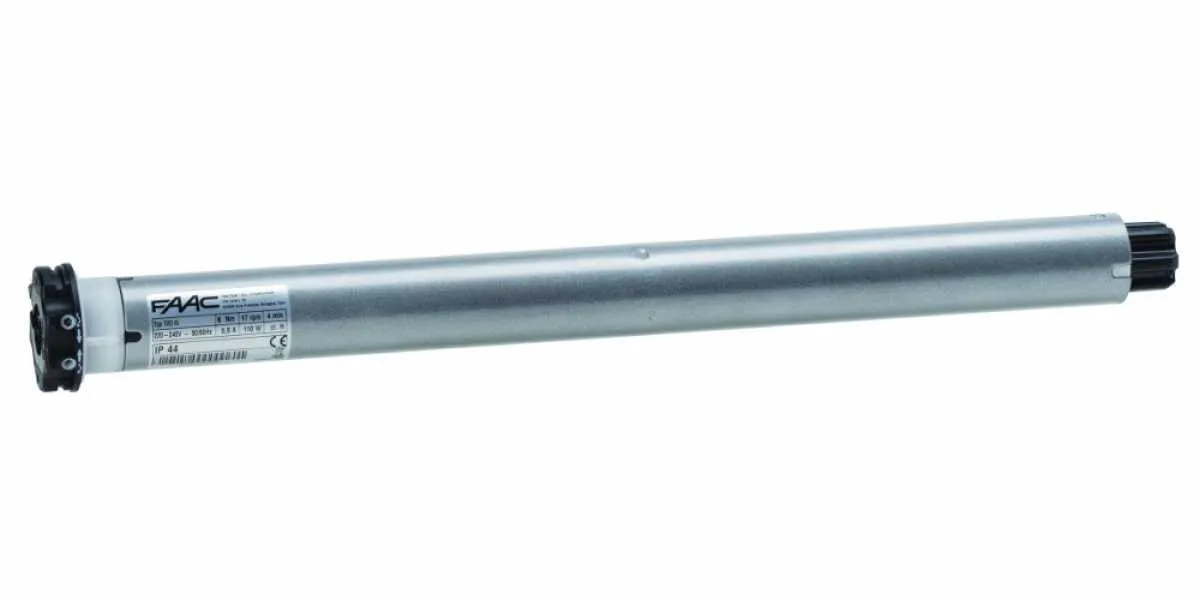

FAAC TM2 45 | mechanischer Markisenmotor
Hier finden Sie das Nachfolgemodell
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 6 Nm bis 50 Nm in den Stufen 6 Nm, 10 Nm, 15 Nm, 25 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 6 Nm bis 50 Nm in den Stufen 6 Nm, 10 Nm, 15 Nm, 25 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

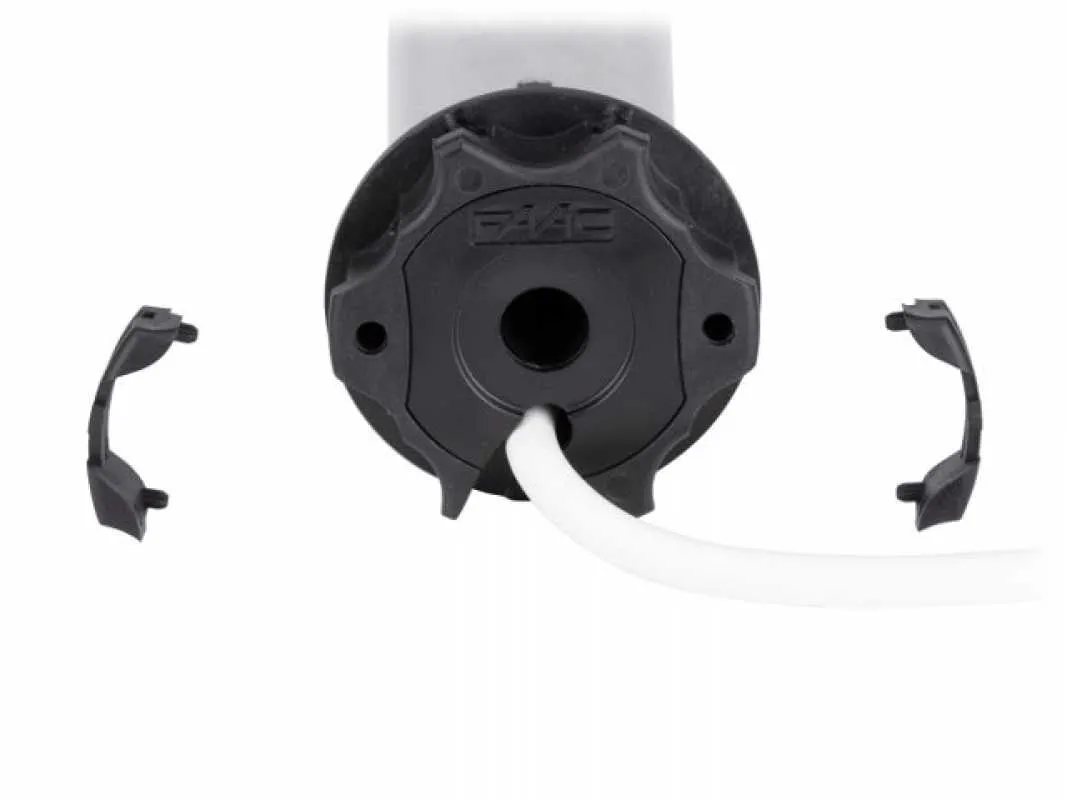

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
 Für Senkrechtmarkisen und offne Gelenkarmmarkisen geeignet |
| Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar |
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| TM2 45 6/17 | 6 Nm | 0,50 A | 110 Watt |
| TM2 45 10/17 | 10 Nm | 0,60 A | 135 Watt |
| TM2 45 15/17 | 15 Nm | 0,80 A | 170 Watt |
| TM2 45 25/17 | 25 Nm | 1,00 A | 225 Watt |
| TM2 45 30/17 | 30 Nm | 1,10 A | 250 Watt |
| TM2 45 40/17 | 40 Nm | 1,25 A | 275 Watt |
| TM2 45 50/12 | 50 Nm | 1,25 A | 275 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L) |
| TM2 45 6/17 | 17 U/min | 144101 | 476 mm |
| TM2 45 10/17 | 17 U/min | 144102 | 496 mm |
| TM2 45 15/17 | 17 U/min | 144103 | 546 mm |
| TM2 45 25/17 | 17 U/min | 144104 | 546 mm |
| TM2 45 30/17 | 17 U/min | 144105 | 546 mm |
| TM2 45 40/17 | 17 U/min | 144106 | 546 mm |
| TM2 45 50/12 | 12 U/min | 144107 | 546 mm |
|
|
|
|
|
| Motortyp | Max. Zugkraft | Max. Umdr. | |
| TM2 45 6/17 | 14 kg | 25 | |
| TM2 45 10/17 | 23 kg | 25 | |
| TM2 45 15/17 | 33 kg | 25 | |
| TM2 45 25/17 | 50 kg | 25 | |
| TM2 45 30/17 | 65 kg | 25 | |
| TM2 45 40/17 | 81 kg | 25 | |
| TM2 45 50/17 | 102 kg | 25 | |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2,5 Meter |
|
| ► Typ 1 | ► Typ 2 |
| TM2 45 Universallager TK 48 | TM2 45 Motorlager mit Vierkant 10 mm |
 |
 |
| Art. Nr.: A4506-0555S | Art. Nr.: A4506-0633 |
|
► Typ 1 Rundwelle 60 |
► Typ 2 Rundwelle 70 |
||
 |
 |
||
| Art. Nr.: A4505-0506 | Art. Nr.: A4505-0518 | ||
| ► Typ 3 Nutrohr 78 | ► Typ 4 Nutrohr 85 | ||
 |
 |
||
| Art. Nr.: A4505-0521 | Art. Nr.: A4505-0513 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 45 (Drehmoment nach Wahl) |
| 1 x Einstellwerkzeug für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (968.19 KB)
