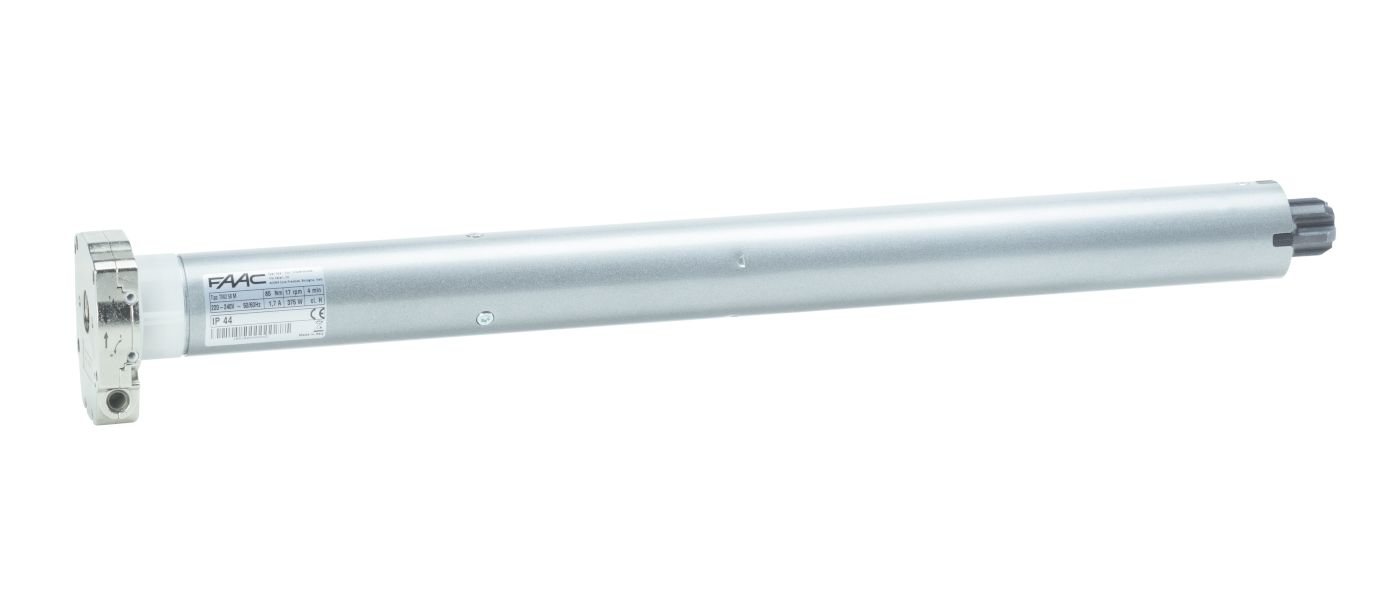

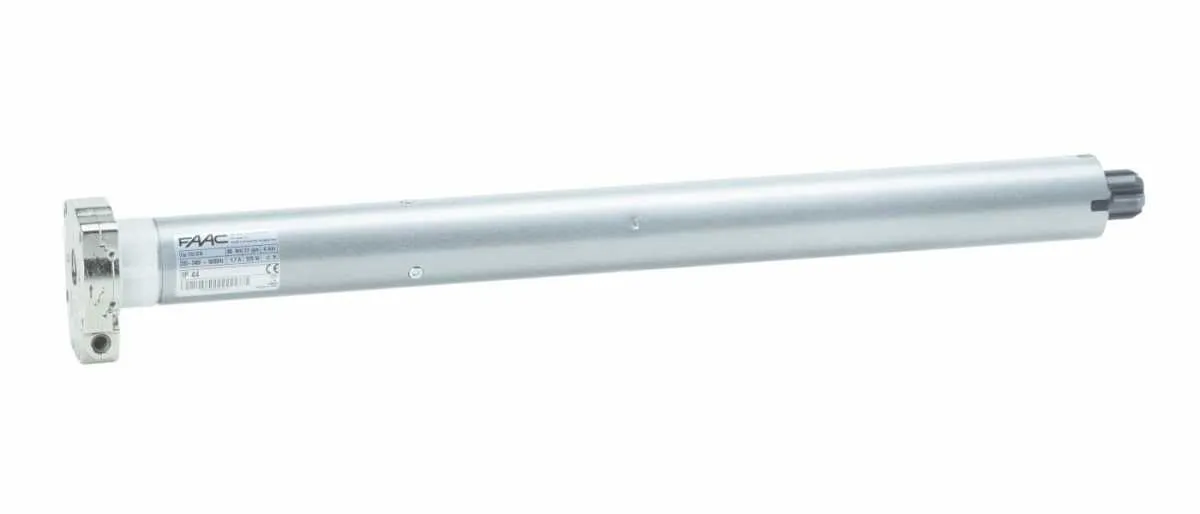

FAAC TM2 58 M | Antrieb mit Notbedienung
FAAC TM2 58 M | Antrieb mit Notbedienung
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller
Hier finden Sie das Nachfolgemodell
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Durch geringe Abmesssungen des Nothandkurbelsystems ist eine Installation auch bei beengten Platzverhältnissen möglich. Die Untersetzung des Nothandkurbelsystems ist 1:55. Die Antriebe der Baureihe TM2 58 haben einen Rohrdurchmesser von 58 mm und sind in mit Drehmomenten von 85 Nm bis 120 Nm in den Stufen 85 Nm, 100 Nm und 120 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Durch geringe Abmesssungen des Nothandkurbelsystems ist eine Installation auch bei beengten Platzverhältnissen möglich. Die Untersetzung des Nothandkurbelsystems ist 1:55. Die Antriebe der Baureihe TM2 58 haben einen Rohrdurchmesser von 58 mm und sind in mit Drehmomenten von 85 Nm bis 120 Nm in den Stufen 85 Nm, 100 Nm und 120 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Da sich auch der Motorkopf verändert hat muss ein neues Motorlager installiert werden.
Produktbesonderheiten
Befestigung auch ohne Motorlager möglich |
Notbedienung bei Stromausfall |

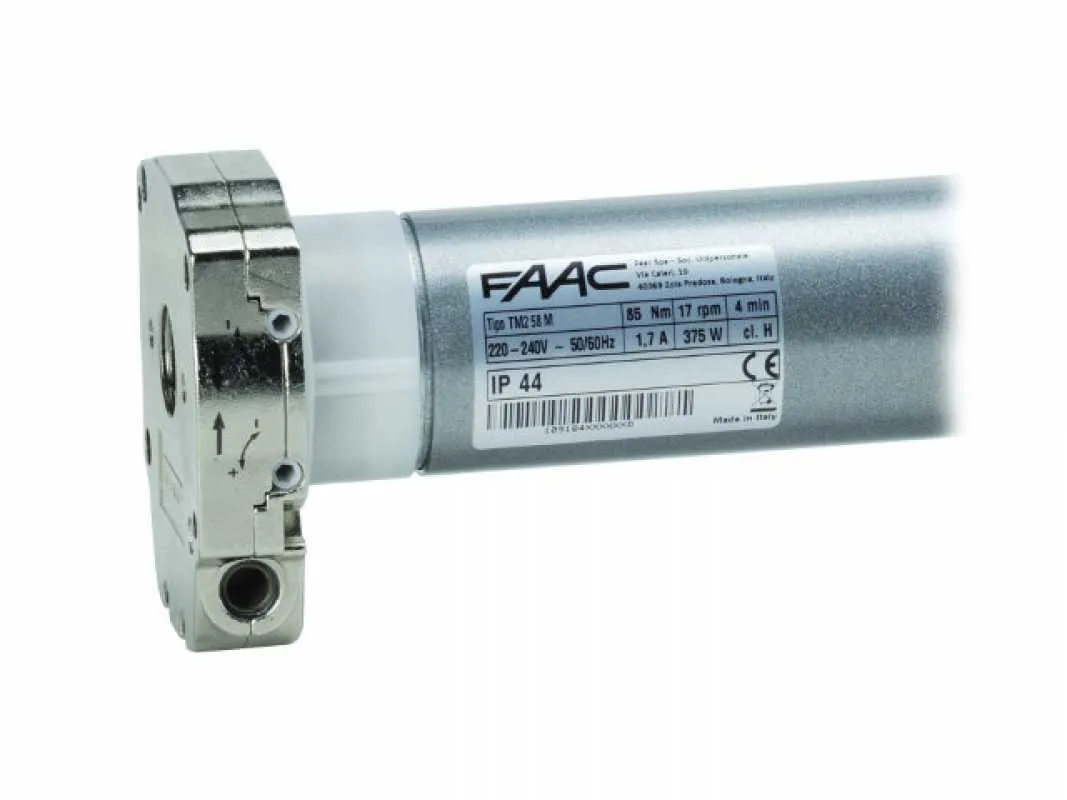

Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
Einstellschrauben sind beidseitig zugänglich |
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar |
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
TM2 58 85/17 M | 85 Nm | 1,70 A | 375 Watt |
TM2 58 100/11 M | 100 Nm | 1,60 A | 360 Watt |
TM2 58 120/11 M | 120 Nm | 1,90 A | 415 Watt |
|
|
|
|
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L1) |
TM2 58 85/17 M | 17 U/min | 142131 | 703 mm |
TM2 58 10011 M | 11 U/min | 142132 | 703 mm |
TM2 58 120/11 M | 11 U/min | 142133 | 703 mm |
|
|
|
|
Motortyp | Max. Zugkraft | Max. Umdr. | |
TM2 58 85/17 | 125 kg | 25 | |
TM2 58 100/11 | 145 kg | 25 | |
TM2 58 120/11 | 170 kg | 25 | |
|
|
|
|
Rohrdurchmesser: | | 58 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | 2,5 Meter |
|
► Typ 1 |
TM2 58 Motorplatte 100 x 100 mm |
Art. Nr.: A4506-0568 |
► Typ 1 SW 70 |
► Typ 2 SW 102 |
||
Art. Nr.: A5805-0501 | Art. Nr.: A5805-0506 | ||
► Typ 3 SW 116 | |||
Art. Nr.: A5805-0512 |
bei Standardauswahl |
---|
1 x FAAC TM2 58 M (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (1.87 MB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
