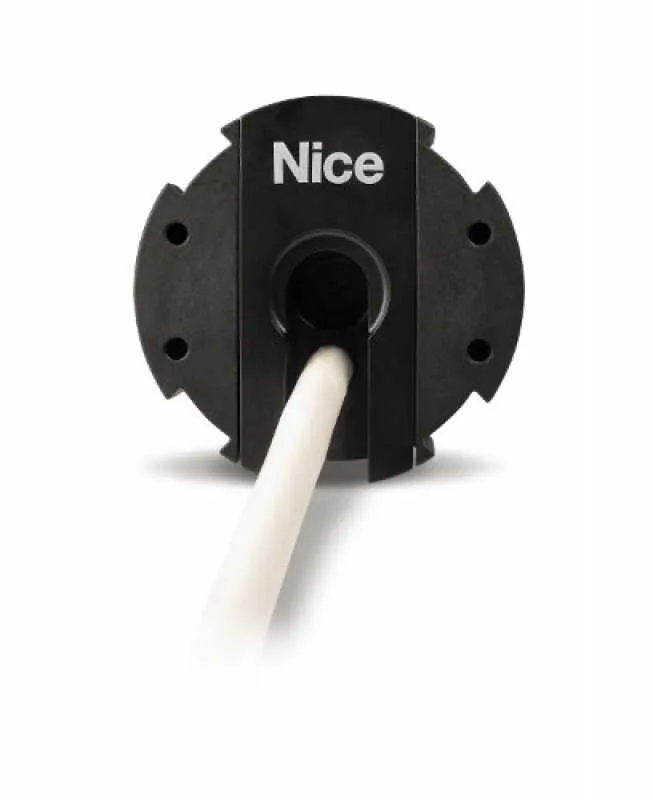

Nice Era Star MA
Rohrmotor mit elektronischen Endschalter.
Wichtiger Hinweis:
- Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.
- Für den Automatikmodus sind feste Wellenanbindungen oder Hochschiebesicherungen und Stopper an der Endschiene oder Anschläge in den Führungsschienen erforderlich. Im unteren Bereich muss ein festen Endpunkt z.B. Fensterbank vorhanden sein. Bei Einstellungen von festen Endlagen ist ein nicht verriegelter Taster oder das Einstellset (TTU) erforderlich.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. |
| Nachfolgemodell des Rohrmotors Neostar MA: NM15000SA, NM28000SA, NM46000SA, NM56000SA, NM65000SA, NM90000SA, NM93000SA |
|
Einfache Endlageneinstellung im manuellen, halbautomatischen und automatischen Modus |
|
Perfekter Lauf, auch bei Auftreten von Reibungen: |
| Maximale Präzision der Rollladenposition: dank dynamischer Selbstaktualisierung der Endlagen (nur in Automatik und Halbautomatik-Modus), mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. |

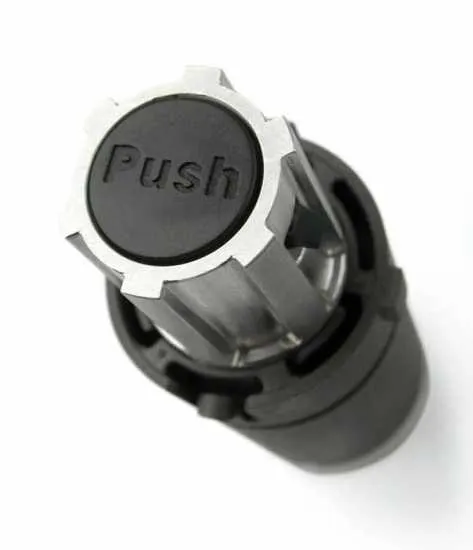

| Einfache Montage mit der neuen Kompakthalterung und dem innovativen Einrastsystem des Mitnehmerrads. |
| Dank integrierter elektronischer Platine können mehrere Motoren von einem einzigen Bedienelement parallel geschaltet werden, ohne zusätzliche Steuergeräte anschließen zu müssen. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Star MA 517 | 5 Nm | 0,33 A | 75 Watt |
| E Star MA 817 | 8 Nm | 0,55 A | 120 Watt |
| E Star MA 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Star MA 3017 | 30 Nm | 1,10 A | 250 Watt |
| E Star MA 4012 | 40 Nm | 1,10 A | 245 Watt |
| E Star MA 5012 | 50 Nm | 1,10 A | 250 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 5 Nm | 17 U/min | 9 kg | 426 mm |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
| 40 Nm | 12 U/min | 75 kg | 486 mm |
| 50 Nm | 12 U/min | 95 kg | 486 mm |
|
|
|
|
|
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| bei Standardauswahl |
|---|
| 1 x Nice Era Star MA (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch |
Universallager mit Flansch |
 |
 |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
|
► Typ 3 |
► Typ 4 |
| Einstellbares Universallager |
Kompakthalterung mit 2 Bohrungen M5 |
 |
 |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
|
► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: 515.07000 | ||
- Bedienungsanleitung (2.96 MB) :
-

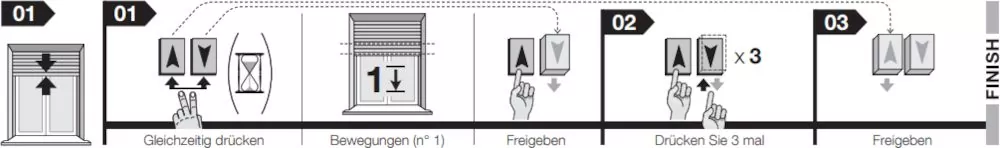

Motor Reset | Löschen des Speichers
- Nice Supportseite zum Dowload von Bedienungsanleitungen :
-
Auf dieser Seite finden Sie alle aktuellen Dokumente, Videos und Updates zu den Nice-Produkten.
