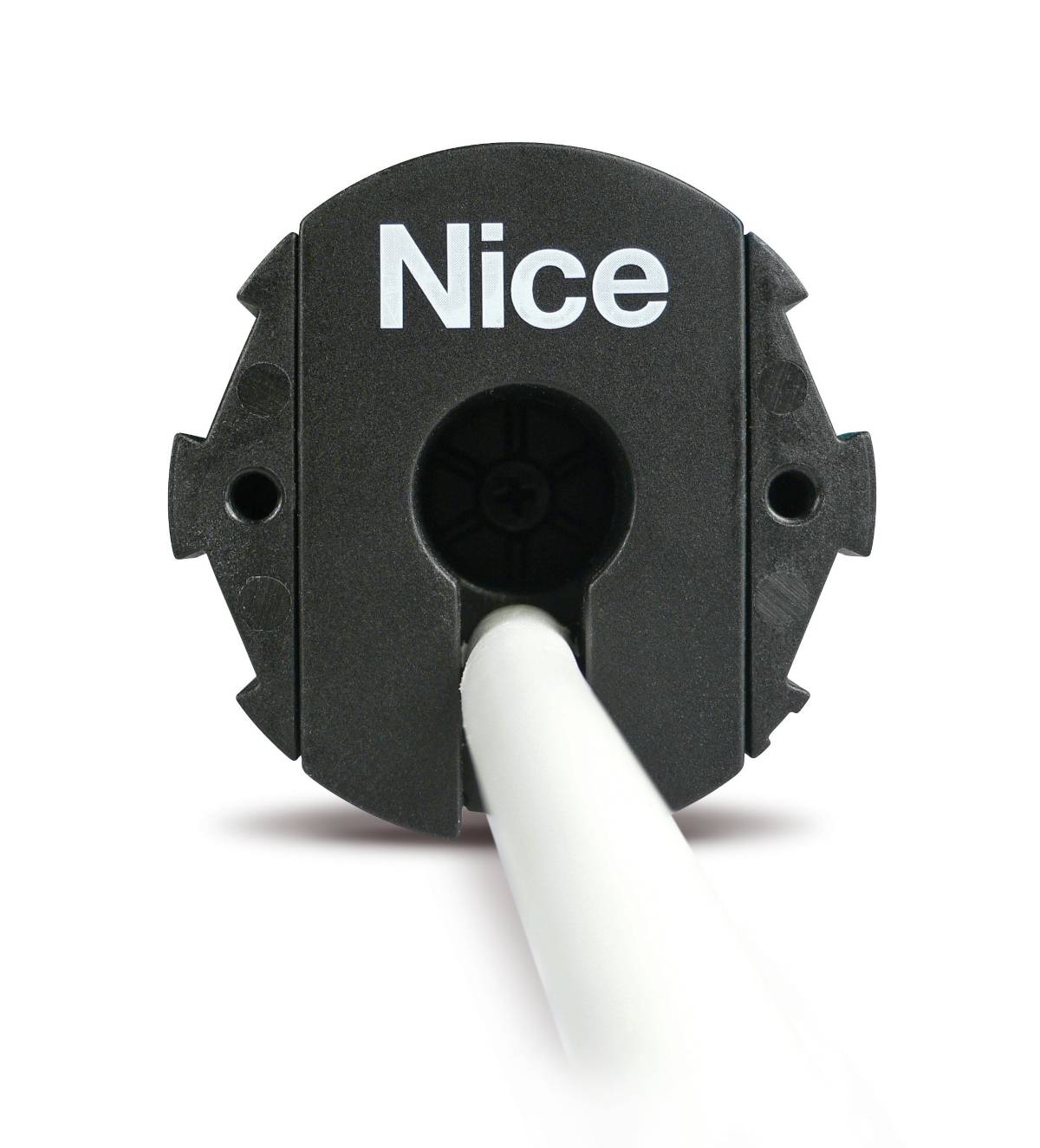

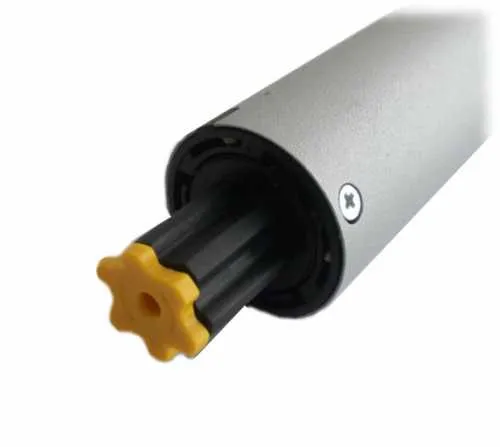

Nice Era Star ST
Rohrmotor mit elektronischem Endschalter. Ideal für Rollos und Ausstellmarkisen mit manuellen und/oder automatischen Einrastungen.
Wichtiger Hinweis:
Der Era Star Motor ist ein elektronischer Antrieb deren Endlageneinstellung nur über ein nicht verriegelten Taster oder über das Nice TTU Einstellset programmiert werden kann.| Produktmerkmale |
|---|
| Ideal für Rollos und Ausstellmarkisen.. Baugröße M 35 mm. |
| Komplette und intiuitive Programmierung Mit optischen Signalen geführte Programmiermodi: manuell, halbautomatisch und automatisch. Bequeme Rückmeldung über die Markisenbewegung. |
| Dank integrierter elektronischer Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallelgeschaltet und von einem einzigen Bedienelement gesteuert werden. |
| Die Encoder-Technologie garantiert millimetergenaue Präzision, Zuverlässigkeit, dauerhafte Beibehaltung der eingestellten Werte. |
| Funktionen FRT: Zieht das voll ausgefahrene Markisentuch um ein programmierbares Maß zurück, um unschönes Durchhängen zu vermeiden. RDC: Das System der einstellbaren Drehmomentreduzierung sorgt für einen sanften Halt der Bewegung, um das Tuch bei Erreichen der Endlage nicht zu strapazieren. FTC: Speziell für Markisenantriebe mit Sperrmechanismus mit automatischer Einrastung. FTA: Speziell für Markisenantriebe mit Sperrmechanismus mit manueller Einrastung. Sorgt für die korrekte Tuchspannung an einem oder mehreren Punkten mit manueller Arretierung. |
| Geringer Zeitaufwand und einfache elektrische Anschlüsse dank doppelter Isolierung, die den Erdleiter überflüssig macht. |
| Niedriger Verbrauch in Standby |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E STAR ST 324 | 3 Nm | 0,38 A | 85 Watt |
| E STAR ST 524 | 5 Nm | 0,54 A | 120 Watt |
| E STAR ST 611 | 6 Nm | 0,40 A | 90 Watt |
| E STAR ST 1011 | 10 Nm | 0,54 A | 120 Watt |
|
|
|
|
|

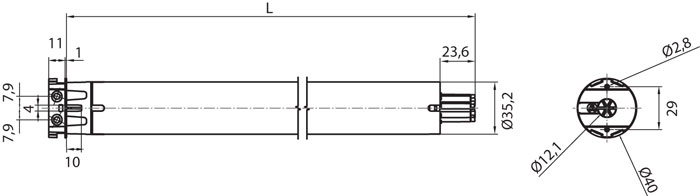

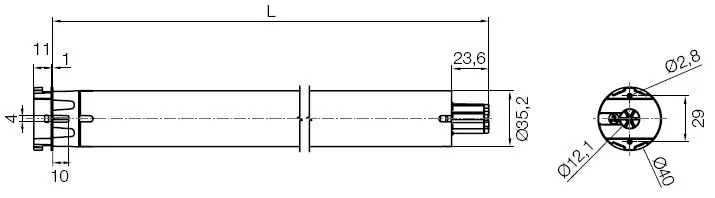

| Drehmoment | Geschwindigkeit | Abmessungen (L) | |
| 3 Nm | 24 U/min | 496 mm | |
| 5 Nm | 24 U/min | 496 mm | |
| 6 Nm | 11 U/min | 496 mm | |
| 10 Nm | 11 U/min | 496 mm | |
|
|
|
|
|
| Rohrdurchmesser | 35 mm | Anschlussleitung | 2,5 Meter, 3adrig |
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
| ► Typ 1 | ► Typ 2 |
| Vierkantbolzen 10 mm und Bügel |

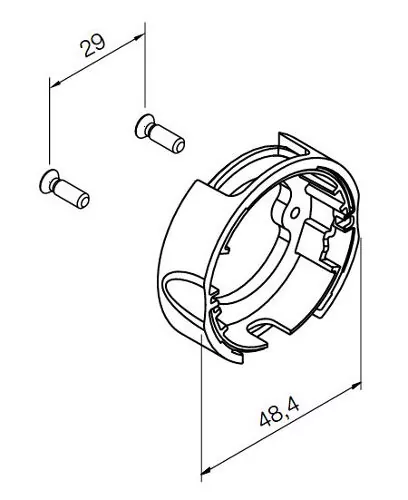

Kompakte Halterung (schwarz) |
 |
 |

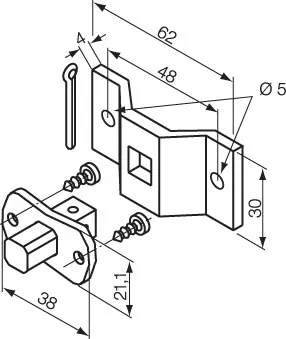

| Art. Nr.: 523.10012 | Art. Nr.: 533.10010 (ohne Schrauben) |
| ► Typ 3 | ► Typ 4 |
| Kompakte Halterung (schwarz) |

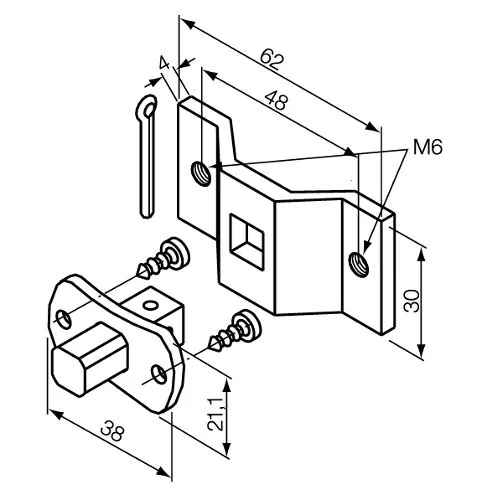

Vierkantzapfen 10 mm + Bügel mit Bohrungen M6 |
 |
 |

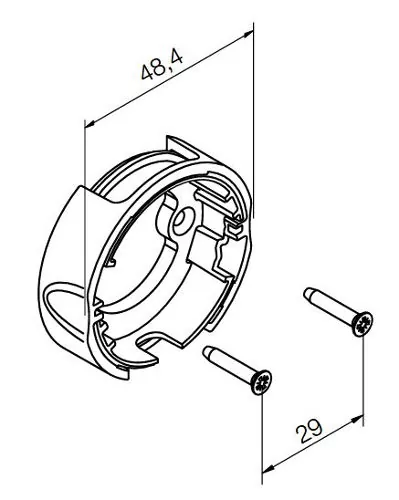

| Art. Nr.: 533.10011 | Art. Nr.: 523.10012/M6 |
|
► Typ 1 |
► Typ 2 |
||
 |
 |
||

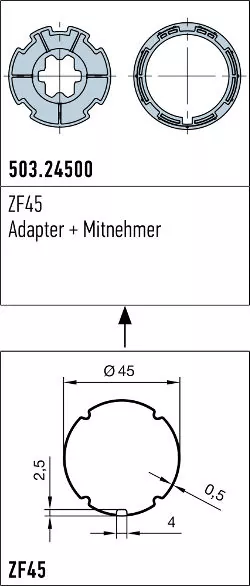

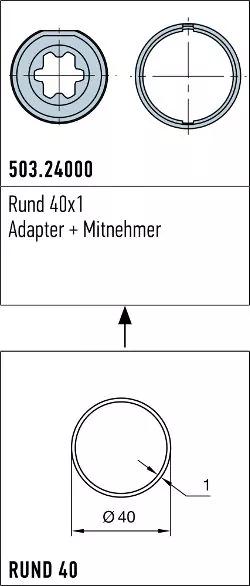

| Art. Nr.: 503.24500 | Art. Nr.: 503.24000 |
|
► Typ 3 |
► Typ 4 |
|
 |
 |
|

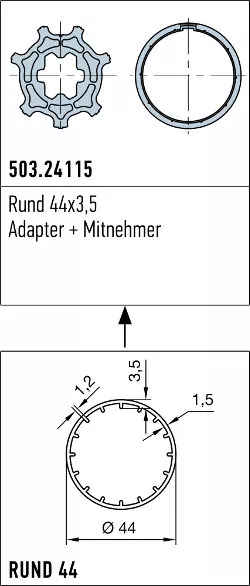

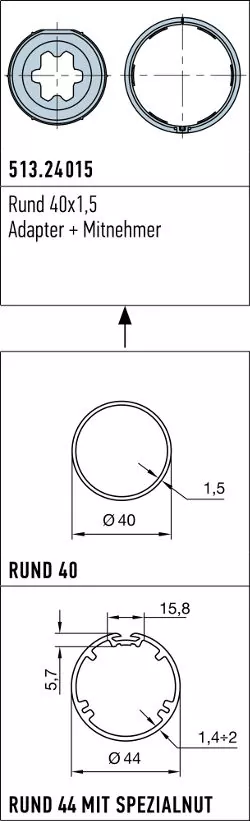

| Art. Nr.: 513.24015 | Art. Nr.: 503.24115 | |
|
► Typ 5 |
► Typ 6 |
|
 |
 |
|

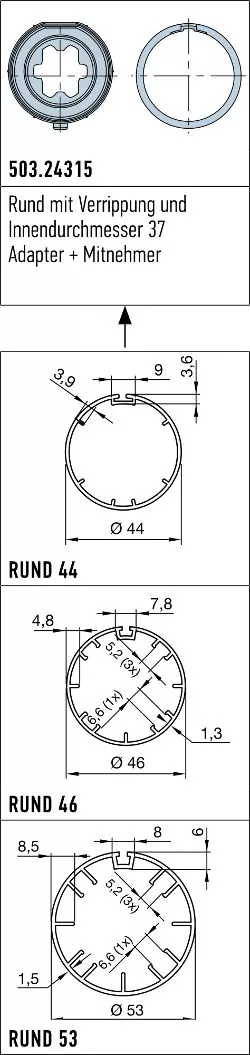

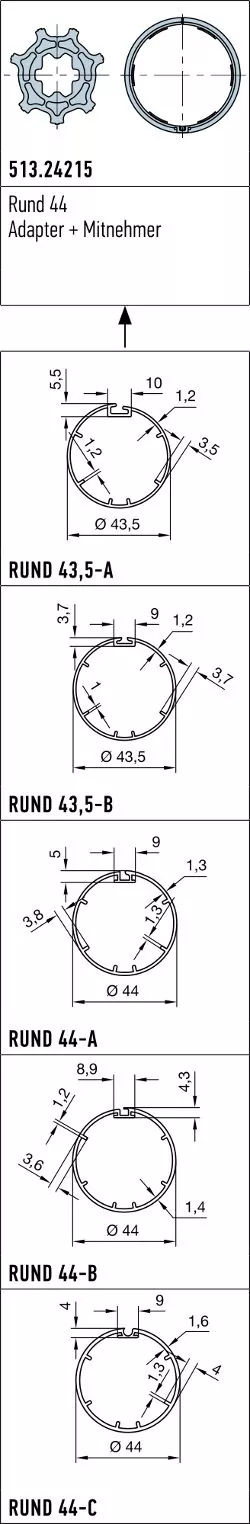

| Art. Nr.: 513.24215 | Art. Nr.: 503.24315 | |
|
► Typ 7 |
► Typ 8 |
|
 |
 |
|

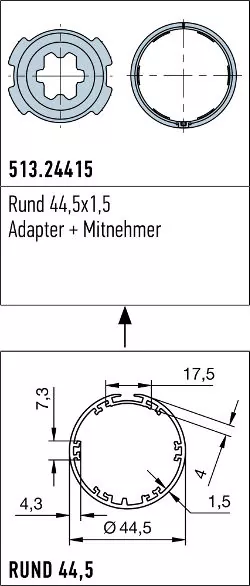

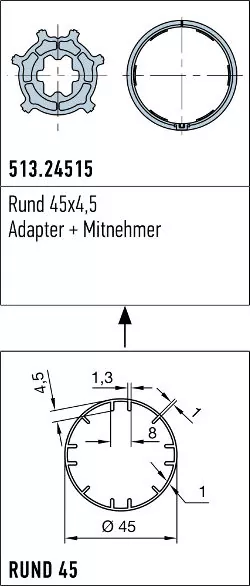

| Art. Nr.: 513.24415 | Art. Nr.: 513.24515 | |
|
► Typ 9 |
► Typ 10 |
|
 |
 |
|

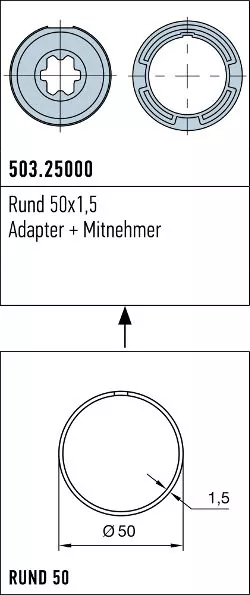

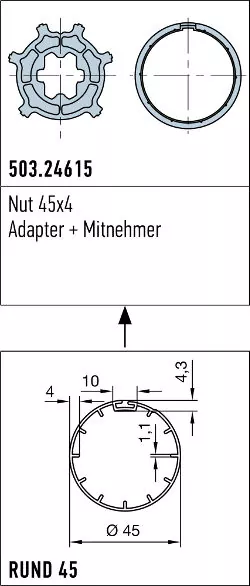

| Art. Nr.: 503.24615 | Art. Nr.: 503.25000 | |
|
► Typ 11 |
► Typ 12 |
|
 |
 |
|

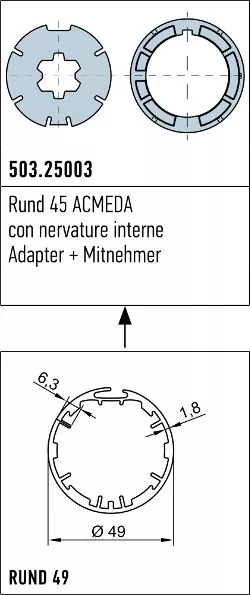

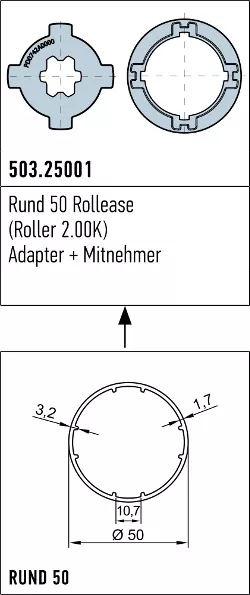

| Art. Nr.: 503.25001 | Art. Nr.: 503.25003 | |
|
► Typ 13 |
► Typ 14 |
|
 |
 |
|

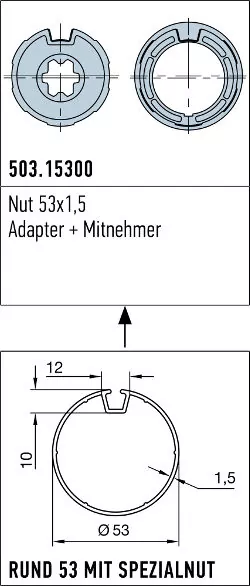

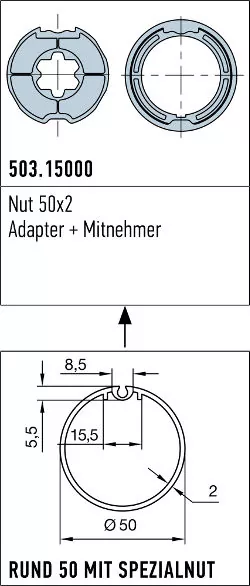

| Art. Nr.: 503.15000 | Art. Nr.: 503.15300 | |
|
► Typ 15 |
► Typ 16 |
|
 |
 |
|

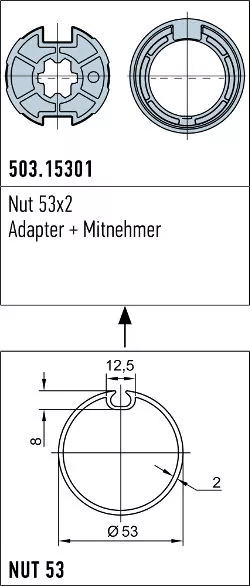

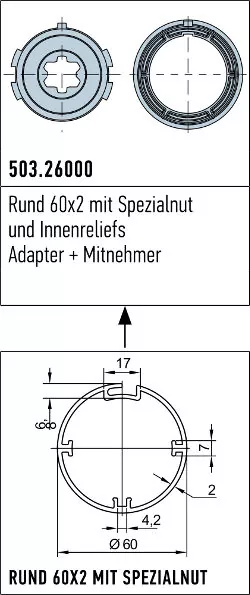

| Art. Nr.: 503.15301 | Art. Nr.: 503.26000 | |
|
► Typ 17 |
► Typ 18 |
|
 |
 |
|

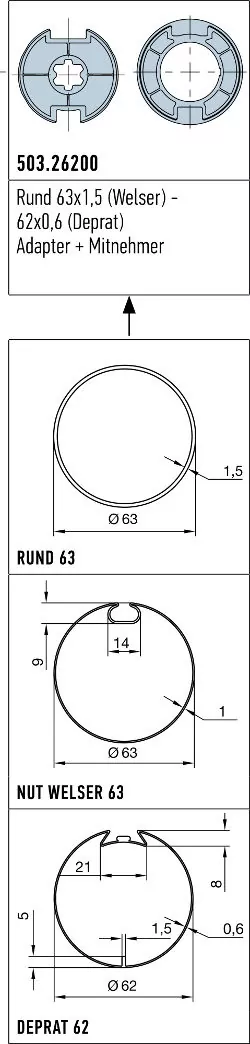

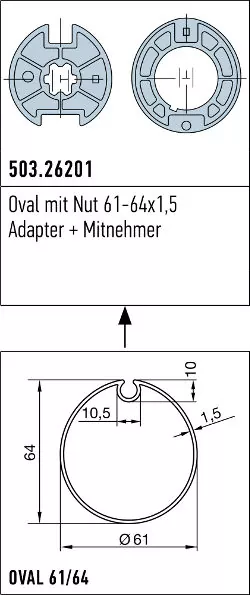

| Art. Nr.: 503.26200 | Art. Nr.: 503.26201 | |
| bei Standardauswahl |
|---|
| 1 x Nice Era Star ST (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (4.25 MB)
- Nice Supportseite zum Dowload von Bedienungsanleitungen :
-
Auf dieser Seite finden Sie alle aktuellen Dokumente, Videos und Updates zu den Nice-Produkten.
Dieses Produkt ist kompatibel zu:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
