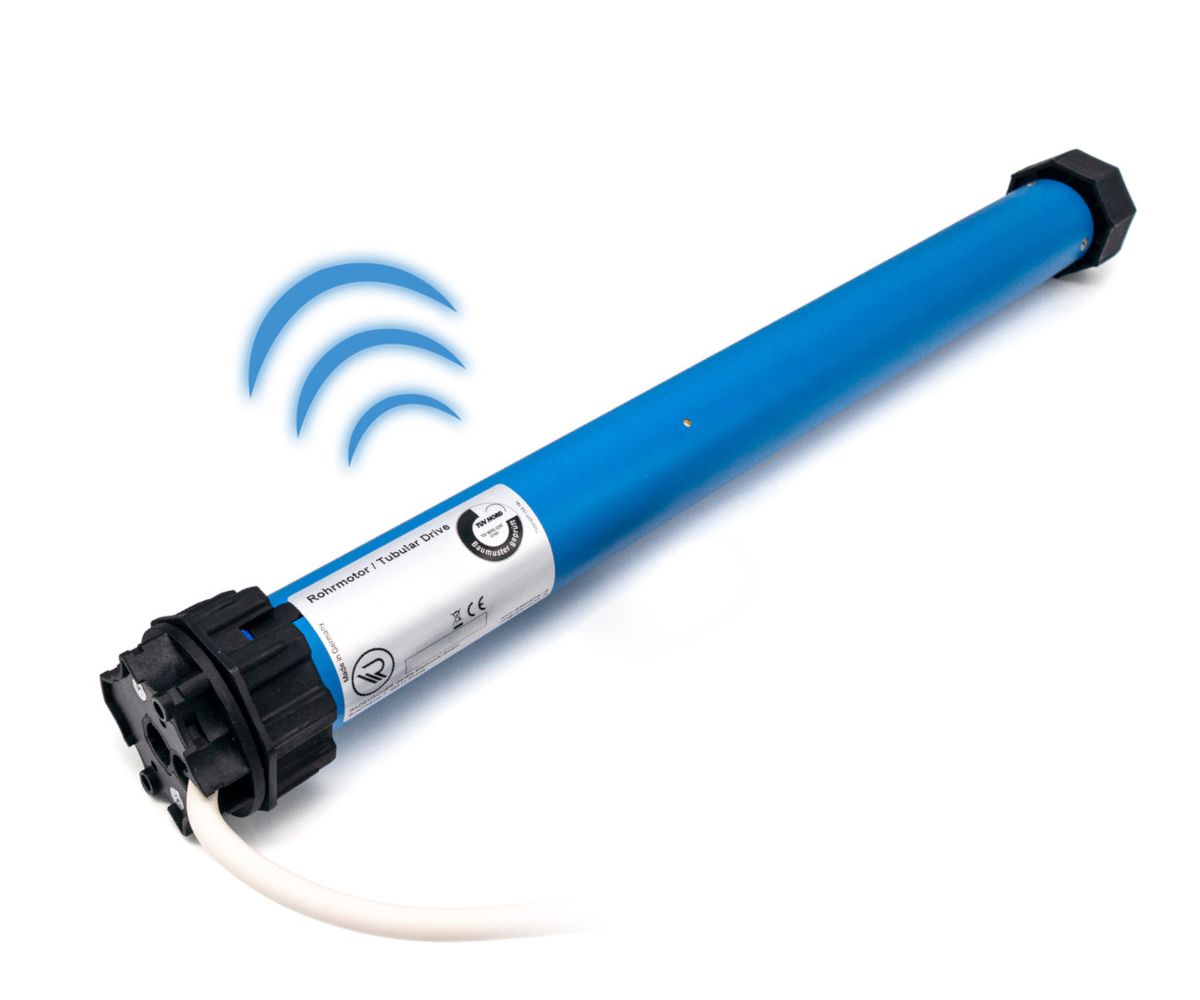

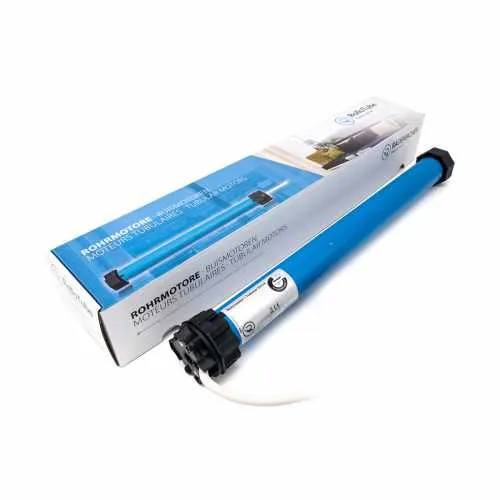

Rademacher RolloTube S-line DuoFern Medium SLDM








Der Rohrmotor S-line Funk Medium (SLDM 10/16PZ, SLDM 20/16PZ, SLDM 20/16PZ, SLDM 30/16PZ, SLDM 40/16PZ, SLDM 50/12PZ) ist ein selbstlernender Funk-Rohrmotor mit Sanftanschlag. Zur einfachen und schnellen Integration in das Rademacher-Funksystem verfügt er über eine integrierte Schnittstelle. Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt den Rollladen durch seine integrierte Blockiererkennung sowie seine besonders sensible Hinderniserkennung. Sobald der Rollladen blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Die Bedienung erfolgt durch Funk-Sender und i.V. mit z.B. dem HomePilot® erlangt er umfangreiche Automatikfunktionen wie z.B. dem Astro-/Tages-/Wochenprogramm, der Zufallsfunktion und der Lüftungs-/Sonnenposition. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube S-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Weitere Anschlusskabel (5m/10m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 60. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 70, Rundwellen mit einem Durchmesser von 50, 60, 63 und 70 mm, Nutrohre mit Flachnut mit einem Durchmesser von 63 mm, Nutrohre mit Flach-/Rund-/MHZ-Nut mit einem Durchmesser von 70 und 78 mm, Nutrohre mit Flach-/Rundnut mit einem Durchmesser von 85 mm, Siralwellen mit einem Durchmesser von 50 mm und die Eckermann Profilwelle mit einem Durchmesser von 65 mm adaptiert werden. Der Antrieb ist mit Drehmomenten von 10 Nm (Drehzahl 16 U/min), 20 Nm (Drehzahl 16 U/min), 30 Nm (Drehzahl 16 U/min), 40 Nm (Drehzahl 16 U/min) und 50 Nm (Drehzahl 12 U/min) lieferbar.
Endlageneinstellung
Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
² = Antrieb erkennt automatisch ob starre Wellenverbinder oder Befestigungsfedern montiert sind. | |||
|
|||
Endlagen über eingelernten Sender oder Setztaste einstellbar. Zum laden der Werkseinstellung Universal-Einstellkabel verwenden.
|
|||
|
Produktmerkmale SLDS Antriebe / Nachfolger des ILFS, RTFS | |
---|---|
Einfachste Inbetriebnahme:
|
|
Alternativ sind Endpunkte manuell einstellbar:
|
|
Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) | |
Sanftanschlag schont das gesamte System | |
Sensible und schonende Hinderniserkennung + Reversierung nach Hinderniserkennung | |
Exakte Positionserfassung und Drehmomentüberwachung | |
Blockiererkennung in beide Laufrichtungen + Reversierung nach Blockierung | |
Fliegengitterschutz | |
Direkte Ansteuerung per HomePilot®, DuoFern Standard Handsender, DuoFern Mehrfachwandtaster usw. | |
Anschluss eines Funkaktors zur Integration in andere Smart-Home-Systeme zur lokalen Bedienung möglich | |
Steckbares Kabel (2,5 m Anschlusskabel aus PVC beiligend) | |
Parallel schaltbar | |
Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen | |
Beim RolloTube S-line ist das neue Universal-Einstellkabel (Art. Nr.: 96000086) für die manuelle Einstellung zu verwenden |
Bedienungsanleitung

Motortyp | Drehmoment | Geschwindigkeit | Art. Nr.: neu | Art. Nr.: alt | Abmessungen | Stromaufnahme | Leistungsaufnahme |
SLDM 10/16PZ | 10 Nm | 16 U/min | 23601075 | 27601085 | 487 mm | 0,49 A | 112 Watt |
SLDM 20/16PZ | 20 Nm | 16 U/min | 23602075 | 27602085 | 487 mm | 0,64 A | 145 Watt |
SLDM 30/16PZ | 30 Nm | 16 U/min | 23603075 | 27603085 | 546 mm | 0,83 A | 191 Watt |
SLDM 40/16PZ | 40 Nm | 16 U/min | 23604075 | 27604085 | 546 mm | 0,86 A | 198 Watt |
SLDM 50/12PZ | 50 Nm | 12 U/min | 23605075 | 27605085 | 546 mm | 0,89 A | 205 Watt |
Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |

bei Standardauswahl
1 x RolloTube S-line DuoFern SLDM (Drehmoment nach Wahl)
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für Achtkantwelle SW 60 | Art. Nr.: 93600738
1 x Click-Fertigkastenlager Art. Nr.: 94401504
Weitere Motorlager finden Sie hier
► Im Lieferumfang | |

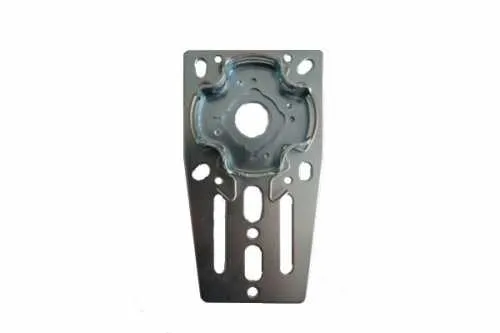

Click-Fertigkastenlager höhenverstellbar |
|
![]() |
|
Art. NR.: 94401504 |
