Rademacher RolloTube S-line Sun DuoFern Medium SLDSM
Rademacher RolloTube S-line Sun DuoFern Medium SLDSM
- Beschreibung
- Technische Daten
- Lieferumfang
- Motorlager
- Adapterset
- Dokumente
- Informationen zum Hersteller

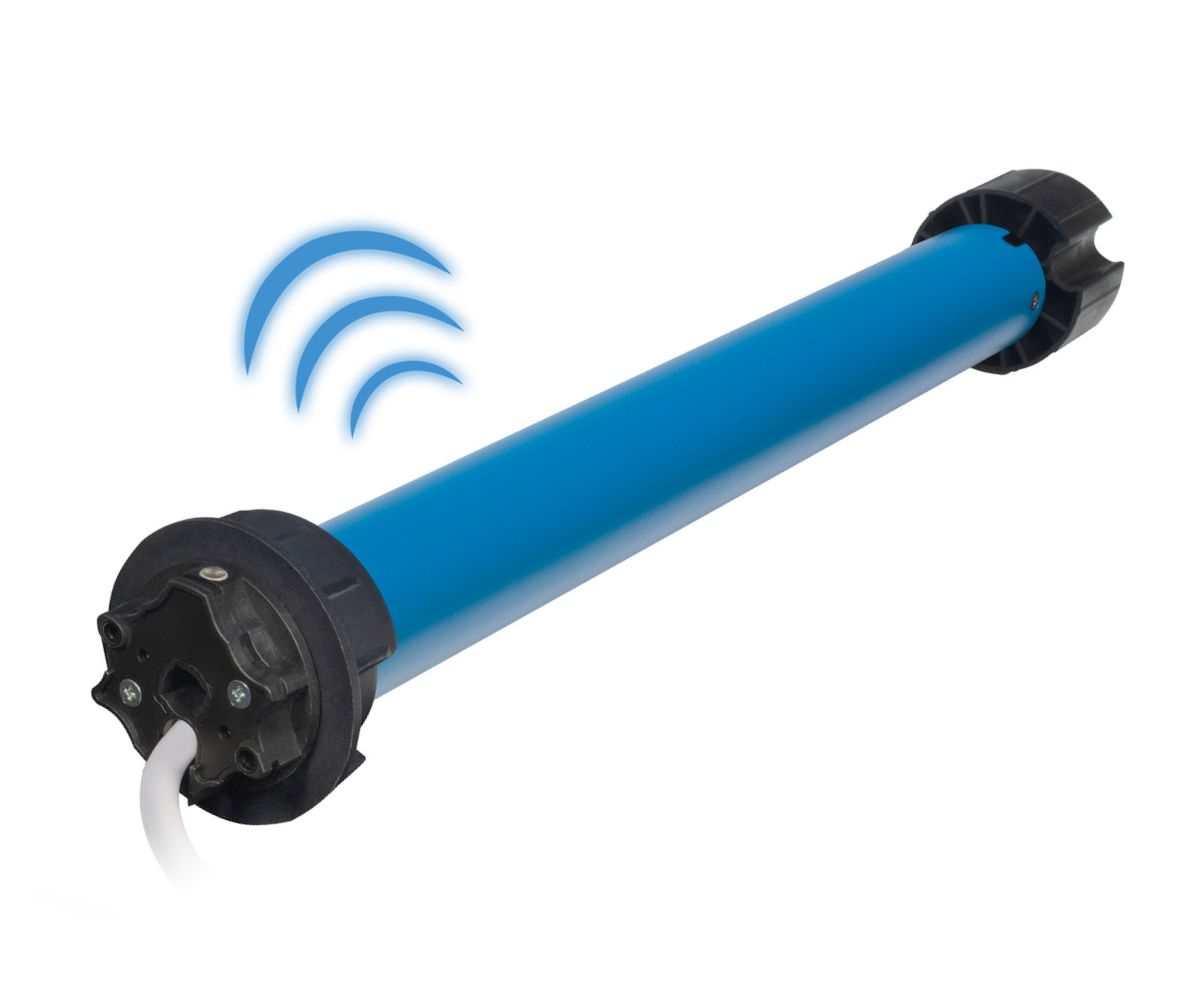

MARKISENMOTOR MIT INTEGRIERTER DUOFERN FUNK-SCHNITTSTELLE
Der Markisenmotor S-line Funk Medium (SLDSM 30/16PZ, SLDSM 40/16PZ, SLDSM 50/12PZ) ist ein selbstlernender Funkrohrmotor mit automatischer Endpunkteinstellung für Markisen. Zur einfachen und schnellen Integration in das Rademacher-Funksystem verfügt er über eine integrierte Schnittstelle und ist somit über verschiedene Funk-Sender zu bedienen. Es besteht zusätzlich die Anschlussmöglichkeit von Tastern zur manuellen Bedienung. In Verbindung mit dem HomePilot® oder dem DuoFern Umweltsensor erlangt er umfangreiche Automatikfunktionen. Der Markisenmotor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt die Markise durch seine integrierte Blockiererkennung sowie seine Hinderniserkennung. Sobald die Markise blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Zudem wird durch einen Tuchstraffungsimpuls das Markisentuch nach dem Erreichen des Endpunktes entlastet und glattgezogen. Einsetzbar ist der Markisenmotor für offene, halboffen und geschlossene Kassettenmarkisen. Der RolloTube S-line Sun DuoFern hat ein steckbares Kabel und wird mit einem Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Weitere Anschlusskabel sind als Zubehör erhältlich.
Voradaptiert ist er für eine Rundwelle D78F/D78R. Mit dem erhältlichen Zubehör kann er ebenso für Nutrohre mit Flach-/Rund-/MHZ-Nut mit einem Durchmesser von 78 mm und Nutrohre mit Flach-/Rundnut mit einem Durchmesser von 85 mm adaptiert werden.
Den Markisenmotor können Sie dank integrierter DuoFern
Funkschnittstelle schnell und einfach in das HomePilot Smart Home integrieren. So können umfangreiche Automatikfunktionen wie z.B. das Astro-/Tages-/Wochenprogramm, die Zufallsfunktion und die Lüftungs-/Sonnenposition aktiviert werden.
Produktmerkmale SLDSM (alt: ILSFM) |
---|
integrierter DuoFern Funkempfänger / Bedienung mit DuoFern Handsender |
Umfangreiche Automatikfunktionen i.V. mit z.B. HomePilot (z.B. Astro-/Tages-/Wochenprogramm, Zufallsfunktion, Lüftungs-/Sonnenposition |
Anschlussmöglichkeit von Tastern zur manuellen Bedienung |
halbautomatische Endpunkteinstellung und Drehrichtungszuordnung |
Sanftanschlag und Tuchentlastung |
automatischer Tuchstraffungs- & Spannimpuls |
exakte Positionserfassung und Drehmomentüberwachung |
Blockiererkennung inkl. Reversierung |
parallel schaltbar |
steckbare Gummi-Anschlussleitung |
Bedienungsanleitung
Motortyp | Drehmoment | Art. Nr.: neu | Art. Nr.: alt | Geschwindigkeit | Abmessung | Stromaufnahme | Leistungsaufnahme |
SLDSM 10/16PZ | 10 Nm | 23781076 | 29781085 | 16 U/min | 487 mm | 0,49 A | 112 Watt |
SLDSM 20/16PZ | 20 Nm | 23782076 | 29782085 | 16 U/min | 487 mm | 0,64 A | 145 Watt |
SLDSM 30/16PZ | 30 Nm | 23783076 | 29783085 | 16 U/min | 546 mm | 0,83 A | 191 Watt |
SLDSM 40/16PZ | 40 Nm | 23784076 | 29784085 | 16 U/min | 546 mm | 0,86 A | 198 Watt |
SLDSM 50/12PZ | 50 Nm | 23785076 | 29785085 | 12 U/min | 546 mm | 0,89 A | 205 Watt |
Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
45 mm | 230/50 V Hz | IP44 | 2,5 m |
1 x RolloTube I-line Sun DuoFern SLDSM (Drehmoment nach Wahl)
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für D78F/D78R | Art. Nr.: 93850735
1 x Click-Antriebslager Art. Nr.: 94401509
► Im Lieferumfang | ► Optional |
Adapterset für Rundwelle mit Flach-/Rund-/MHZ-Nut | Adapterset für Rundwelle mit Flach-/Rundnut |
Wellendurchmesser außen 78 mm D78F/D78R
Art. NR.: 93780735 |
Wellendurchmesser außen 85 mm Rundwelle D85F/D85R
Art. NR.: 93850735 |
- Montage- und Betriebsanleitung (3.24 MB)
- Betriebs- und Montageanleitung (3.24 MB)
