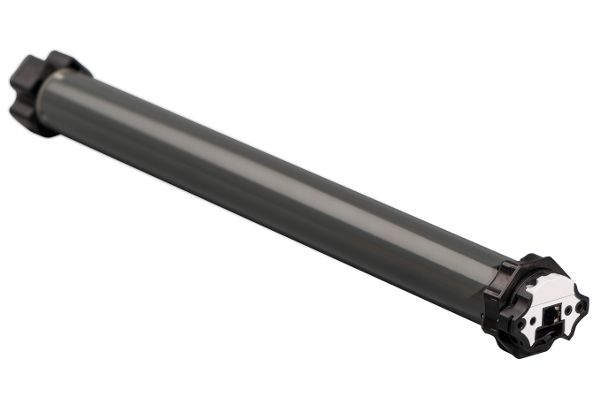

Der Selve SP Rohrmotor gehört zu den Klassikern unter den elektrischen Rohrantrieben. Diese Motoren sind zuverlässig und universell in verschiedenen Situationen einsetzbar. Das technische Herzstück dieses Antriebs ist die Spindel-Endabschaltung. Die Einstellung der Endschalter erfolgt über zwei Innensechskantschrauben am Motorkopf. Mit der im Lieferumfang enthaltenen Kugelkopf-Einstellhilfe ist das besonders einfach. Durch ein perfektes Adaptersystem kann man diese Rohrantriebe an viele herkömmliche Markisenwellen anpassen. Zum Einbau in verschiedene Markisen-Systeme bietet Selve verschiedene Motorlager an. Die positionsgesteuerte Abschaltung, die den oberen Anschlag überflüssig macht ist ein weiterer Pluspunkt, die diesen SELVE-Antrieb auszeichnen.
Produktmerkmale Universalantriebe SP |
---|
Spindelendabschaltung mit Mikroschalter und patentiertem Überdrehschutz |

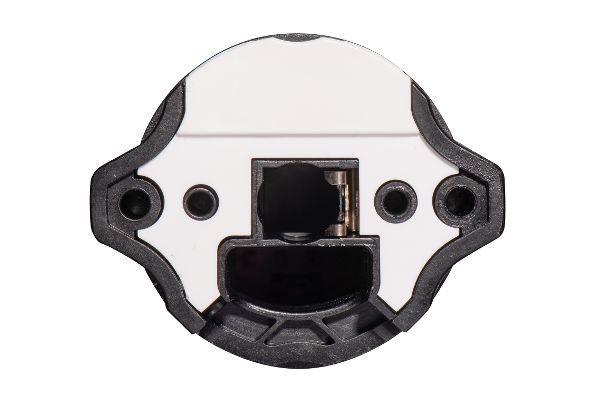

Verringerung der Einbaubreite durch universellen Motorkopf |
Leichte Einstellbarkeit mit Kugelkopfeinstellhilfe |
Leichtes Anpassen an alle herkömmlichen Markisenwellen durch ein perfektes Adaptersystem |
Kein oberer Anschlag erforderlich, dank positions-gesteuerter Abschaltung |
Steckbare Anschlussleitung (optional wählbar) |
Elektrische Daten | ||||
---|---|---|---|---|
Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
Selve SP 2/7 | 7 Nm | 352450 | 0,41 A | 95 Watt |
Selve SP 2/10 | 10 Nm | 352460 | 0,45 A | 105 Watt |
Selve SP 2/15 | 15 Nm | 352470 | 0,66 A | 152 Watt |
Selve SP 2/20 | 20 Nm | 352480 | 0,75 A | 172 Watt |
Selve SP 2/30 | 30 Nm | 352490 | 0,95 A | 220 Watt |
Selve SP 2/40 | 40 Nm | 352400 | 1,50 A | 345 Watt |
Selve SP 2/50 | 50 Nm | 352050 | 1,50 A | 345 Watt |
|
|
|
|
|
Drehmoment | Geschwindigkeit | Abmessungen | ||
7 Nm | 17 U/min | 523 mm | ||
10 Nm | 17 U/min | 523 mm | ||
15 Nm | 17 U/min | 523 mm | ||
20 Nm | 17 U/min | 537 mm | ||
30 Nm | 17 U/min | 557 mm | ||
40 Nm | 17 U/min | 559 mm | ||
50 Nm | 12 U/min | 559 mm | ||
|
|
|
|
|
Rohrdurchmesser | 45 mm | |||
Stromversorgung | 230/50 V Hz | |||
Schutzart | IP 44 |
► Typ 1 |
► Typ 2 |
Mitnehmer = 56,6 mm | Mitnehmer = 59 mm |
Art. Nr.: 288322/288323 | Art. Nr.: 288038/288039 |
► Typ 3 |
► Typ 4 |
Mitnehmer = 59,9 mm | Mitnehmer = 60,2 mm |
Art. Nr.: 288334/288206 | Art. Nr.: 288018/288019 |
► Typ 5 |
► Typ 6 |
Mitnehmer = 66,5 mm | Mitnehmer = 67,5 mm |
Art. Nr.: 288330/288331 | Art. Nr.: 288014/288015 |
► Typ 7 |
► Typ 8 |
Mitnehmer = 67 mm | Mitnehmer = 74,5 mm |
Art. Nr.: 288364/288365 | Art. Nr.: 288016/288121 |
► Typ 9 |
► Typ 10 |
Mitnehmer = 82 mm | Mitnehmer = 57,5 mm |
Art. Nr.: 288208/288123 | Art. Nr.: 288006/288007 |
bei Standardauswahl |
---|
1 x Selve SP-Antrieb (Drehmoment nach Wahl) |
1 x Steckzapfen, Vierkant, 12 mm |
1 x Anschlusskabel 2,5 Meter (steckbar) |
1 x Bedienungsanleitung * |
Motorlager und Adapterset (optional nach Wahl) |
* Bedienungsanleitungen werden nur in Papierform mitgeliefert, wenn sie vom Hersteller zur Verfügung gestellt werden. Alternativ finden Sie auf unserer Seite im Produkt unter Dokumente oder auf der Herstellerseite eine Anleitung zum Download.
- Betriebsanleitung (1.31 MB)
