Somfy Altus 50 RTS
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller

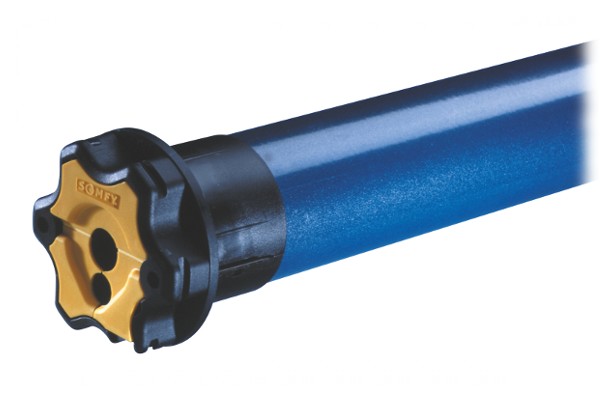

Der Somfy Altus RTS ist ein Funkantrieb für Markisen ohne Kassette
Funkantriebssystem mit integrierter Netzantenne für optimierten Funkempfang. Speziell für Markisen ohne Kassette mit Antriebsendlageneinstellung: Fest/Fest. Eine frei wählbare Lieblingsposition für den Sonnen- und Sichtschutz kann schnell und einfach eingelernt und aufgerufen werden. Die elektronische Überwachung stoppt den Antrieb sofort, wenn die Markise während des Schließvorgangs blockiert wird. Schnelle und einfache Einstellung des Antriebs mit RTS-Funkhandsender ohne Zugriff auf den Antriebskopf. 3-adriges, steckbares Motoranschlusskabel.
Wichtiger Hinweis.
Die aktuellen Altus 50 RTS Motoren haben geänderte Abmessungen. Bitte beachten Sie die aktuellen technischen Daten.
Produktmerkmale Somfy Altus 50 RTS
- Einsetzbar ab Welle SW 50
- elektronische Endabschaltung
- schnelle Einstellung über RTS Funkhandsender
- Ansteuerung über Kabel, 3-adrig
- inkl. Motorkabel 1 Meter (schwarz)
Motortyp | Drehmoment | Art. Nr.: | Leistungsaufnahme | |
Altus 50 RTS 6/17 | 6 Nm | 1032303 | 90 Watt | |
Altus 50 RTS 10/17 | 10 Nm | 1037286 | 120 Watt | |
Altus 50 RTS 15/17 | 15 Nm | 1039235 | 140 Watt | |
Altus 50 RTS 20/17 | 20 Nm | 1041217 | 160 Watt | |
Altus 50 RTS 25/17 | 25 Nm | 1043134 | 170 Watt | |
Altus 50 RTS 30/17 | 30 Nm | 1045194 | 240 Watt | |
Altus 50 RTS 35/17 | 35 Nm | 1047173 | 240 Watt | |
Altus 50 RTS 40/17 | 40 Nm | 1049309 | 270 Watt | |
Altus 50 RTS 50/12 | 50 Nm | 1051219 | 240 Watt | |
|
|
|
|
|

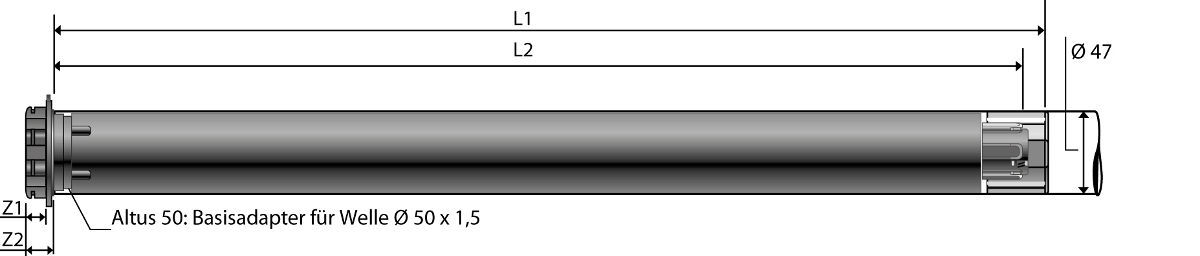

Drehmoment | Geschwindigkeit | L 1 / L 2 in mm | Z 1 / Z 2 in mm | |
6 Nm | 17 U/min | 555 / 540 | 15,05 / 20 | |
10 Nm | 17 U/min | 555 / 540 | 15,05 / 20 | |
15 Nm | 17 U/min | 605 / 590 | 15,05 / 20 | |
20 Nm | 17 U/min | 605 / 590 | 15,05 / 20 | |
25 Nm | 17 U/min | 605 / 590 | 15,05 / 20 | |
30 Nm | 17 U/min | 655 / 640 | 15,05 / 20 | |
35 Nm | 17 U/min | 655 / 640 | 15,05 / 20 | |
40 Nm | 17 U/min | 675 / 660 | 15,05 / 20 | |
50 Nm | 12 U/min | 655 / 640 | 15,05 / 20 | |
|
|
|
|
|
Rohrdurchmesser | 45 mm | |||
Stromversorgung | 230/50 V Hz | |||
Schutzart | IP 44 |
► Typ 1 | |
Markisen- und Universallager ohne Gewinde | |
Seitlicher Platzbedarf bis Behangbeginn
|
| 28 mm |
Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
Art. Nr.: 9910009 |
► Typ 1 |
► Typ 2 |
SRW 65 E-H/3(0,6-0,8mm) | SRW 65 E-H/3(1,0-1,5mm) |
Art. Nr.: 9707023/9751004 | Art. Nr.: 9707024/9751008 |
► Typ 3 |
► Typ 4 |
K 60 | Ø 50 x 1,5 mm |
Art. Nr.: 9703897/9751003 | Art. Nr.: 9707125 |
► Typ 5 |
► Typ 6 |
Ø 60 x 1,5 mm | Ø 63 x 1,5 mm |
Art. Nr.: 9707033/9751013 | Art. Nr.: 9707026/9206019 |
► Typ 7 |
► Typ 8 |
Ø 70 x 1,5 mm | Ø 70 x 2 mm |
Art. Nr.: 9707031/9206028 | Art. Nr.: 9707031/9420313 |
► Typ 9 |
► Typ 10 |
Ø 57 x 1,5 mm | Ø 52 x 0,6 mm |
Art. Nr.: 9705571/9705287 | Art. Nr.: 9008143/9008142 |
► Typ 11 |
► Typ 12 |
Ø 63 x 0,8 mm | Ø 63 x 1,0 mm |
Art. Nr.: 9707028/9706146 | Art. Nr.: 9707028/9706146 |
► Typ 13 |
► Typ 14 |
Ø 64,5 x 1,6 mm | Ø 63 x 0,8-1,0 mm |
Art. Nr.: 9707030/9751002 | Art. Nr.: 9707028/9751014 |
► Typ 15 |
► Typ 16 |
Ø 78 DS 78 Flachnut (MHZ) | Ø 70 x 0,8-1,5 mm Rundnut |
Art. Nr.: 9707026/9762012/98761012 | Art. Nr.: 9707034/9751005 |
► Typ 17 |
► Typ 18 DS 78 |
Ø 74 (DS 74 Rundnut) | Ø 78 (DS 78 Flach- und Rundnut) |
Art. Nr.: 9707037/9751009 | Art. Nr.: 9707027/9761001 |
► Typ 19 DS 85 |
► Typ 20 |
Ø 85 (DS 85 Rundnut) | Ø 85 (Nutrohr Imbac 85) |
Art. Nr.: 9707035/9761003 | Art. Nr.: 9707026/9690085/9420300 |
► Typ 21 |
► Typ 22 |
Ø 101,6 x 3,6 mm | Ø 89 x 2 mm |
Art. Nr.: 9707026/9420371/9420309 | Art. Nr.: 9707026/9520312/9420303 |
► Typ 23 |
► Typ 24 |
Ø 83 x 1,5 mm | Ø 78 Rundnut und Flachnut |
Art. Nr.: 9707026/9700977/9420306 | Art. Nr.: 9707026/9707640/9761005 |
► Typ 25 |
|
Ø 100/102 x 2 mm | |
Art. Nr.: 9707029/9420370/9420304 |
bei Standardauswahl |
---|
1 x Somfy Altus RTS (Drehmoment nach Wahl) |
1 x Anschlusskabel, steckbar (Länge nach Wahl, 1m oder 3m) |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
