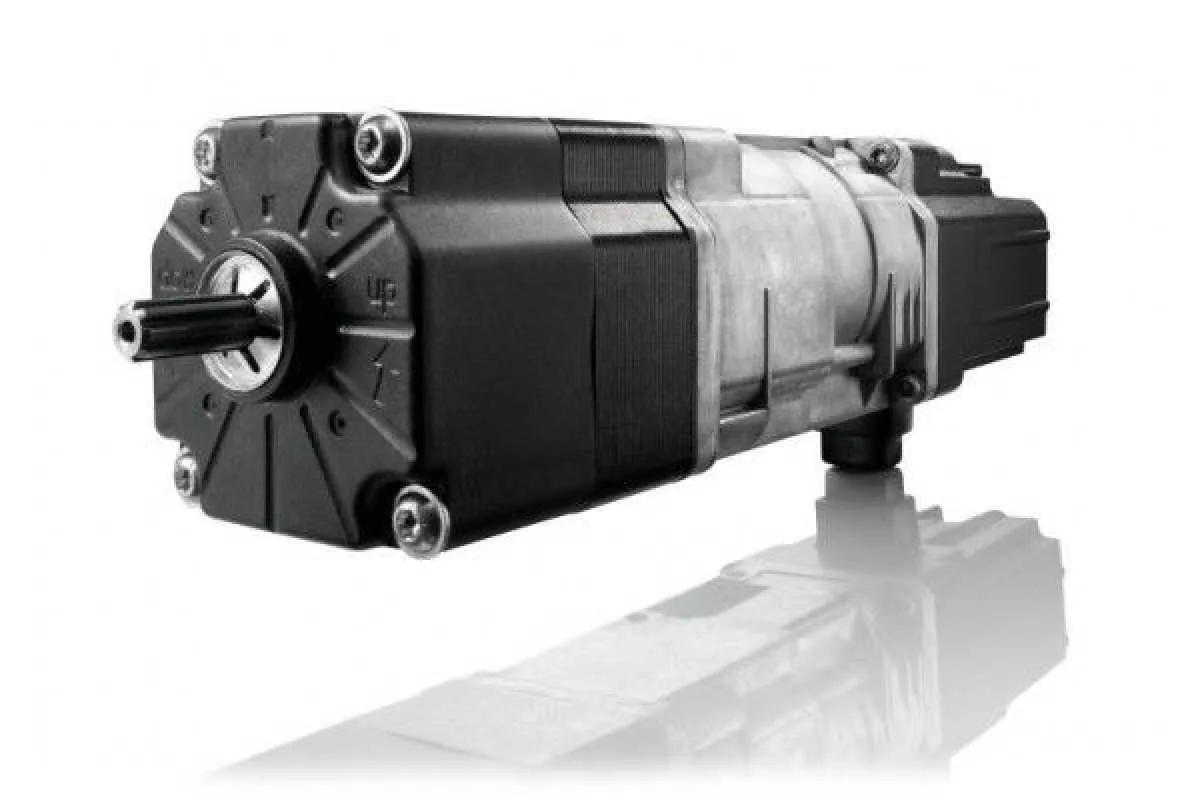

Somfy Antrieb für Raffstoren J4 io Protect

J4 io Protect - Antrieb für Raffstoren mit Hinderniserkennung und Festfrierschutz
Der J4 hat ein wartungsfreies Planetengetriebe, mit beidseitige Wellenabgang sowie einen Termoschutzschalter. Im Gegensatz zumbisherigen J4 io, arbeitet der neue J4 io Protect ohne externe Platine. Er vereint alle Vorteile des Bi-Direktionalen Funk mit den neuen Protect Funktionen und trägt zum Schutz und Langlebigkeit der Raffsoren bei.

FROSTERKENNUNG UND ENTLASTUNG
Wenn die Außenjalousie beim Start einer Aufwärtsbewegung wegen Frost blockiert wird, stoppt der Antrieb J4 io Protect sofort und wechselt kurz in die Abwärtsbewegung, um die Außenjalousie zu entlasten. Diese Funktion trägt zu einer längeren Lebensdauer der Außenjalousie bei. Sie ist standardmäßig aktiviert.
HINDERNISERKENNUNG UND ENTLASTUNG
Wenn die Außenjalousie bei der Aufwärtsbewegung auf ein Hindernis trifft, stoppt der Antrieb J4 io Protect sofort und führt eine Abwärtsbewegung aus, damit kein Druck auf die Komponenten der Außenjalousie ausgeübt wird. Diese Funktion trägt zu einer längeren Lebensdauer der Außenjalousie bei. Sie ist standardmäßig aktiviert.
AUTOMATISCHES NACHJUSTIEREN DER OBEREN ENDLAGE
Für eine Reduzierung des Wartungsaufwands und ein Mehr an Ästhetik stellt der Antrieb J4 io Protect seine obere Endlage beim 1. Zyklus, nach dem 5., dem 20. und anschließend nach jedem 50. Zyklus automatisch nach. Diese Funktion ist nicht standardmäßig aktiviert.ZWISCHENPOSITION
Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig.2 D SCHALTFÜHLER
Ferneinstellung der Endlagen, Drehrichtungsänderung, abnehmbarer 2 D Schaltfühler mit Überwachung der beiden Laufrichtungen und 4 Funktionsweisen sind weitere Vorteile des Somfy J4 io Protect Raffstoreantriebs. Der Schaltfühler schaltet in beiden Laufrichtungen ab.AUSLIEFERZUSTAND
Der Antrieb wird in der unteren Endlage ausgeliefert.SET&GO
Die Einstellungen können auch über das Set&Go vorgenommen werden.Auswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird


J4 io Protect 06/24
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
J4 io Protect 06/24 | 6 Nm | 0,40 A | 95 Watt |

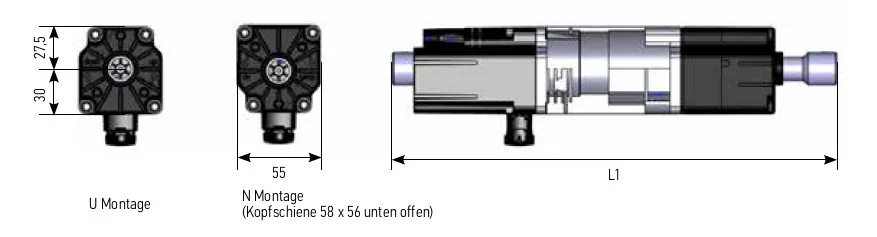

alt: 1210363 | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
24 U/min | 1210674 | 296 mm | |
Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
J4 io Protect 10/24
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
J4 io Protect 10/24 | 10 Nm | 0,50 A | 110 Watt |
alt: 1210364 | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
24 U/min | 1210673 | 311 mm | |
Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |
J4 io Protect 18/24
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
J4 io Protect 18/24 | 18 Nm | 0,70 A | 155 Watt |
alt: 1210365 | Geschwindigkeit | Art. Nr.: | Gesamtlänge (L1) |
24 U/min | 1210675 | 331 mm | |
Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 4 Minuten |
Schutzart: | IP 54 | Endschalterbereich: | 120-200 Umdrehungen |
Anschlusskabel: | 0,5 Meter (mit Hirschmann) | Abtreib: | beidseitig |

Wellenadapter | SW | Gesamtlänge | Gewinde | Gewindestift | Artikel-Nummer | Typ (oberes Auswahlfeld) |
---|---|---|---|---|---|---|
![]() |
7 mm | 37 mm | ![]() |
![]() |
9014175 | Typ 1 |
![]() |
7 mm | 37 mm | ![]() |
![]() |
9014324 | Typ 2 |
![]() |
8 mm | 42 mm | ![]() |
![]() |
9014176 | Typ 3 |
![]() |
10 mm | 42 mm | ![]() |
![]() |
9014178 | Typ 4 |
![]() |
12 mm | 37 mm | ![]() |
![]() |
9014180 | Typ 5 |
![]() |
12 mm | 37 mm | ![]() |
![]() |
9014452 | Typ 6 |
![]() |
12 mm | 37 mm | ![]() |
![]() |
9016936 | Typ 7 |
![]() |
12 mm | 29 mm ¹ | ![]() |
![]() |
9014331 | Typ 8 |
![]() |
12 mm | 29 mm ¹ | ![]() |
![]() |
9017328 | Typ 9 |
![]() |
6 mm | 42 mm | ![]() |
![]() |
9014163 | Typ 10 |
![]() |
7 mm | 42 mm | ![]() |
![]() |
9014164 | Typ 11 |
![]() |
8 mm | 42 mm | ![]() |
![]() |
9014165 | Typ 12 |
![]() |
10 mm | 42 mm | ![]() |
![]() |
9014167 | Typ 13 |
![]() |
11 mm | 37 mm | ![]() |
![]() |
9014168 | Typ 14 |
![]() |
12 mm | 42 mm | ![]() |
![]() |
9014169 | Typ 15 |
![]() |
13 mm | 42 mm | ![]() |
![]() |
9014170 | Typ 16 |
![]() |
14 x 3,7 mm | 37 mm | ![]() |
![]() |
9014172 | Typ 17 |
![]() |
14 x 3,7 mm | 37 mm | ![]() |
![]() |
9014321 | Typ 18 |
![]() |
14 x 60° | 42 mm | ![]() |
![]() |
9014173 | Typ 19 |
![]() |
14 x 60° | 42 mm | ![]() |
![]() |
9017802 | Typ 20 |
¹ = max. bis 10 Nm zu verwenden
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
► Service Kit HD |
► Service Kit Stoma |
||
Kopfschiene nach oben offen 57 × 51 mm passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema |
Kopfschiene nach unten offen 58 × 56 mm passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma |
||
![]() |
![]() |
||
2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9015452 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9014321 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
► Service Kit Schenker |
► Service Kit Griesser |
||
Kopfschiene nach unten offen 78 × 67 mm passend für Systeme von z. B. Franciaflex, Model System, Schenker |
Kopfschiene nach unten offen 65 × 64 mm passend für System Griesser |
||
![]() |
![]() |
||
2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm Art. Nr.: 9014686 2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht Art. Nr.: 9017802 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 1 x J4 Halteklammern innenliegend für Antriebsclipadapter Art. Nr.: 9014218 |
2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm Art. Nr.: 9014949 2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift Art. Nr.: 9014168 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 |
► Hirschmann Kupplung |
|
||
für den bauseitigen Stromanschluss | |||
![]() |
|||
Art. Nr.: 9011808 |
bei Standardauswahl |
---|
1 x somfy J4 io Protect (Drehmoment nach Wahl) |
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3) |
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler |
1 x Bedienungsanleitung |
Kupplungen und Zubehör (optional nach Wahl) |
- Komplette Gebrauchsanleitung (1.47 MB) :
- Hier finden Sie alle Informationen zur Inbetriebnahme der Somfy J4 IO Protect Jalousieantriebe.
