Somfy Antrieb für Raffstoren J4 WT

Name: Somfy Antrieb für Raffstoren J4 WT
Brand: Somfy
Price: 160.81 EUR
Availability: InStock

Art.Nr.:: 1210292
Lieferzeit:: 1-3 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: programmierbar

Drehmoment:

Hirschmann STAK3:

Wellenkupplungen:

Somfy | Service Kit | Jalousieantriebe:

173,91 €

inkl. 19% MwSt. zzgl. Versand

Menge

Auf den Merkzettel

Frage zum Produkt

Beschreibung

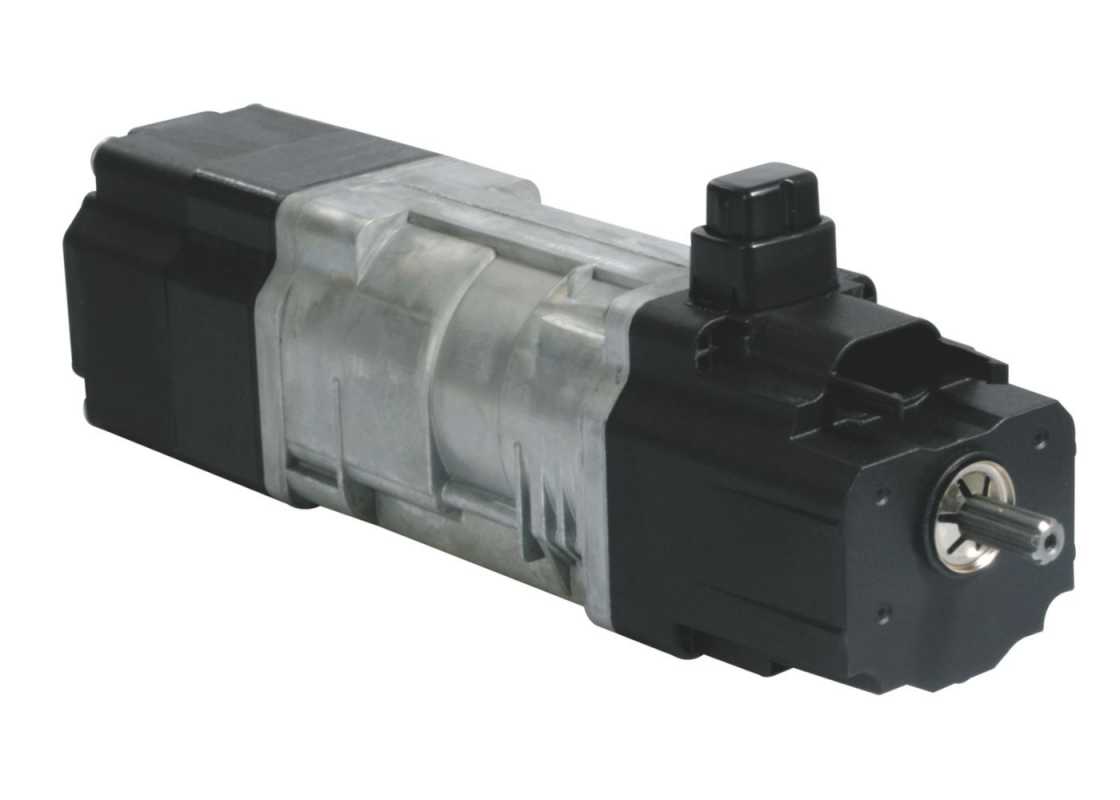

J4 WT - Antrieb für Raffstoren mit elektronischen Endlagen

Der J4 WT ist der erfolgreichste elektronische Antrieb für Raffstoren auf dem Markt und eignet sich sowohl zur Erstausrüstung wie auch zur Nachrüstung.

AUSLIEFERZUSTAND

Antrieb in der unteren Endlage voreingestellt, obere Endlage über Schaltfühler definiert

ENDSCHALTERKAPAZITÄT

120 (voreingestellt) / 200 (maximal) Wellenumdrehungen von der unteren Endlage startend

EINSTELLUNG ENDLAGEN

obere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00
untere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00

AUTOMATISCHE EINSTELLUNG OBERE ENDLAGE

Die Automatische Einstellung der oberen Endlage ca. 1 cm unterhalb des Schaltfühlers ist möglich indem beim Lieferzustand der Antrieb im Lernmodus ist und der Schaltfühler beim hochfahren von der obersten Lamelle betätigt wird.

2 D SCHALTFÜHLER

Magnetischer Schaltfühler abnehmbar und in beiden Laufrichtungen aktiv

Auswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird

Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Bedienungsanleitung

J4 WT 06/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT 06/24	6 Nm	0,40 A	95 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT 06/24	24 U/min	1210291	296 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 WT 10/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT 10/24	10 Nm	0,50 A	110 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT 10/24	24 U/min	1210292	301 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

J4 WT 18/24

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
J4 WT 18/24	18 Nm	0,70 A	155 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Gesamtlänge (L1)
J4 WT 18/24	24 U/min	1210293	331 mm
Stromversorgung:	230/50 V Hz	Betriebsdauer:	4 Minuten
Schutzart:	IP 54	Endschalterbereich:	120-200 Umdrehungen
Anschlusskabel:	0,5 Meter (mit Hirschmann)	Abtreib:	beidseitig

Kupplungen

Wellenadapter	SW	Gesamtlänge	Gewindestift	Artikel-Nummer	Typ (oberes Auswahlfeld)
4 Kant	7 mm	37 mm		9014175	Typ 1
4 Kant	7 mm	37 mm	(M5x5)	9014324	Typ 2
4 Kant	8 mm	42 mm		9014176	Typ 3
4 Kant	10 mm	42 mm		9014178	Typ 4
4 Kant	12 mm	37 mm		9014180	Typ 5
4 Kant	12 mm	37 mm	(M5x5)	9014452	Typ 6
4 Kant	12 mm	37 mm	(M5x16)	9016936	Typ 7
4 Kant	12 mm	29 mm ¹		9014331	Typ 8
4 Kant	12 mm	29 mm ¹		9017328	Typ 9
Hexa	6 mm	42 mm		9014163	Typ 10
Hexa	7 mm	42 mm		9014164	Typ 11
Hexa	8 mm	42 mm		9014165	Typ 12
Hexa	10 mm	42 mm		9014167	Typ 13
Hexa	11 mm	37 mm		9014168	Typ 14
Hexa	12 mm	42 mm		9014169	Typ 15
Hexa	13 mm	42 mm		9014170	Typ 16
Nut	14 x 3,7 mm	37 mm		9014172	Typ 17
Nut	14 x 3,7 mm	37 mm	(M5x5)	9014321	Typ 18
Nut	14 x 60°	42 mm		9014173	Typ 19
Nut	14 x 60°	42 mm	(M5x5)	9017802	Typ 20

¹ = max. bis 10 Nm zu verwenden

Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

► *Service Kit HD*		► *Service Kit Stoma*
Kopfschiene nach oben offen 57 × 51 mm passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema		Kopfschiene nach unten offen 58 × 56 mm passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma

2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9015452 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242		2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene) Art. Nr.: 9000990 2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht Art. Nr.: 9014321 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Service Kit Schenker*		► *Service Kit Griesser*
Kopfschiene nach unten offen 78 × 67 mm passend für Systeme von z. B. Franciaflex, Model System, Schenker		Kopfschiene nach unten offen 65 × 64 mm passend für System Griesser

2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm Art. Nr.: 9014686 2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht Art. Nr.: 9017802 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242 1 x J4 Halteklammern innenliegend für Antriebsclipadapter Art. Nr.: 9014218		2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm Art. Nr.: 9014949 2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift Art. Nr.: 9014168 2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb Art. Nr.: 9014242

► *Hirschmann Kupplung*
für den bauseitigen Stromanschluss

Art. Nr.: 9011808

Lieferumfang

bei Standardauswahl
1 x somfy J4 WT (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3)
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)

Dokumente

Komplette Gebrauchsanleitung (6.84 MB) :: Hier finden Sie alle Informationen zur Inbetriebnahme der Somfy J4 WT Jalousieantriebe.
