Somfy Einsteckantrieb Oximo 40 io

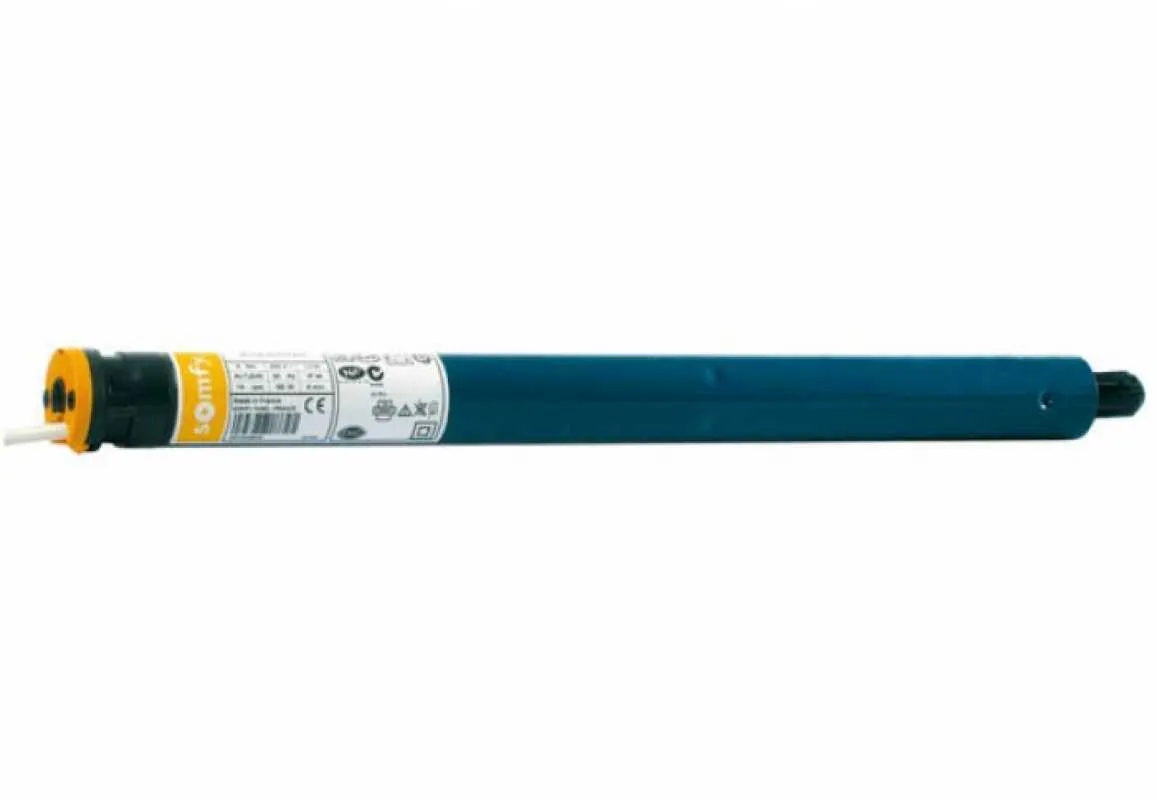

Somfy Einsteckantrieb Oximo 40 io
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller
Das interaktive Funkantriebssystem mit Rückmeldung speziell für Rollläden mit 40er-Wellen. Antrieb mit laufender elektronischer Drehmomentüberwachung (Somfy Drive ControlTM), Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Festfrierschutz beim Öffnen. Endlagen können entweder automatisch (mit zyklischer Korrektur) oder fix eingestellt werden. Eine Zwischenposition kann schnell und einfach individuell definiert und über einen (Hand-/Wand-) Sender oder eine io-Sonnenschutzsteuerung angesteuert werden. Die einzigartige io-Technologie erlaubt einfachste Konfiguration und Einbindung der Antriebe in eine Hausinstallation mit den io-Steuerungsprodukten.
Endlageneinstellung
Endposition | feste Position | Drehmoment |
automatisch (mit zyklischer Korrektur)
|
|
|
|
|
oben | ² | ² | |
|
|
|
|
unten | ¹ | ¹ | |
|
|
|
|
(¹) Bei Betrieb mit automatischer Endlage unten: Feste Wellenverbinder notwendig
(²) Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelschiene) notwendig
Produktmerkmale Somfy Oximo 40 io
- Einsetzbar ab 40 mm Achtkantwelle
- Ansteuerung über io Funksender (TaHoma)
- Einstellung der Endlagen über Funksender
- Endlagen einstellbar: fest (Punkt) oder automatisch (Drehmoment)
- Inklusive 1 Meter Anschlussleitung
- Inklusive Wellenadapter (SW40)
- kompatibel mit Somfy io-Funksystem
Oximo 40 io 4/16 | Art-Nr.: 1030130 |
Drehmoment 4 Nm |
Geschwindigkeit 16 U/Min |
Zugleistung (2,5 m) 10 kg |
Zugleistung (1,5 m) 12 kg |

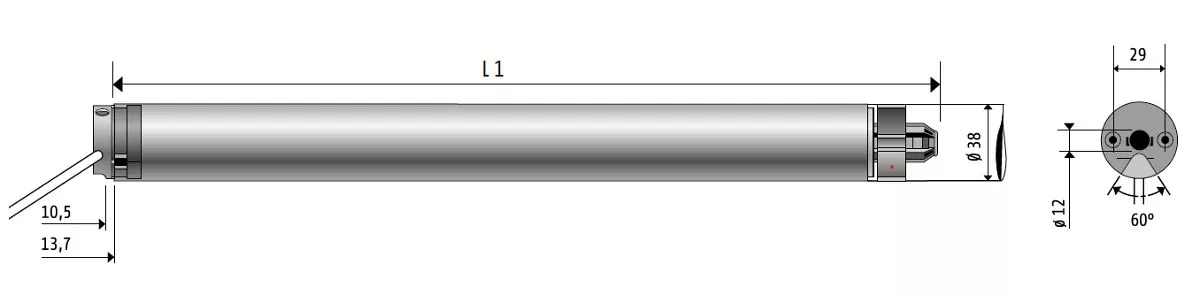

L1 mm 462 |
Leistungsaufnahme 80 Watt |
Oximo 40 io 9/16 | Art-Nr.: 1038078 |
Drehmoment 9 Nm |
Geschwindigkeit 16 U/Min |
Zugleistung (2,5 m) 20 kg |
Zugleistung (1,5 m) 24 kg |
L1 mm 497 |
Leistungsaufnahme 110 Watt |
Oximo 40 io 13/10 | Art-Nr.: 1040001 |
Drehmoment 13 Nm |
Geschwindigkeit 10 U/Min |
Zugleistung (2,5 m) 31 kg |
Zugleistung (1,5 m) 36 kg |
L1 mm 497 |
Leistungsaufnahme 110 Watt |
Funksystem | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
io | 38 mm | 230/50 V Hz | IP44 | 1 m |

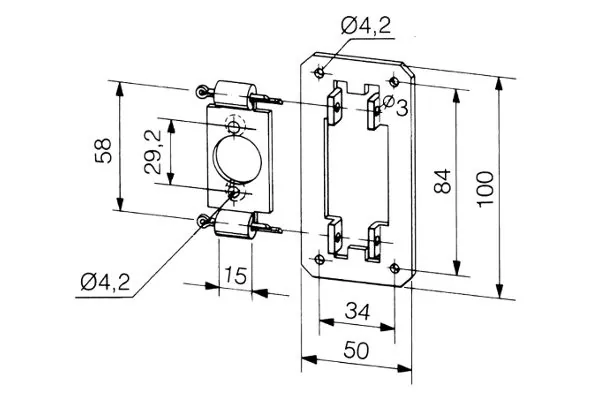

► Typ 1 |
Universal-Antriebslager |
Universalplatte, verzinkt Art-Nr.: 9700999
|
Haltebügel Art-Nr.: 9701540 |
Splint 2,5 x 4,5, verzinkt Art-Nr.: 700289 |

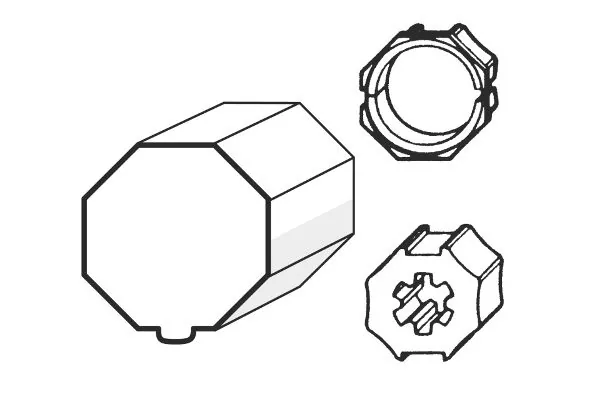

► Typ 1 |
|
Für SW 40 (im Lieferumfang enthalten) | |
Art. Nr.: 9708976/9147545 |
1 x Somfy Oximo io (Drehmoment nach Wahl)
1 x Anschlusskabel (nach Wahl)
1 x Adapterset SW 40 (Typ 1)
1 x Bedienungsanleitung
1 x Anschlusskabel (nach Wahl)
1 x Adapterset SW 40 (Typ 1)
1 x Bedienungsanleitung
- Bedienungsanleitung (766.92 KB)
Somfy GmbH
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
