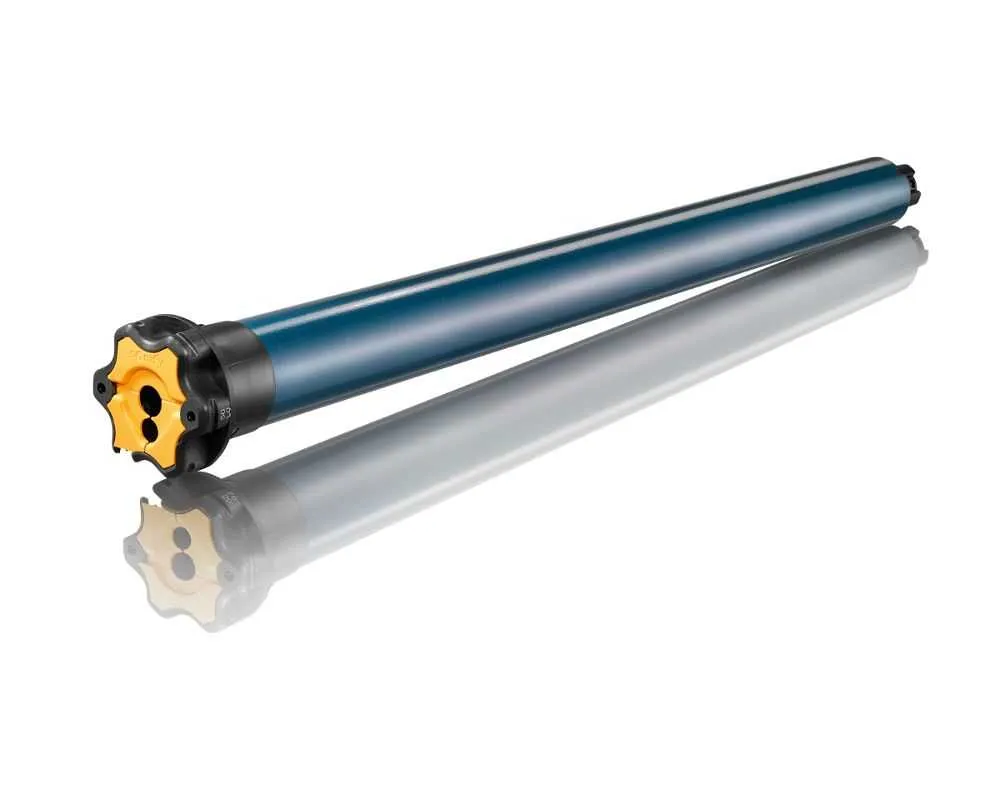

Somfy Einsteckantrieb Oximo 50 WT
Somfy Einsteckantrieb Oximo 50 WT
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller / Produktsicherheit
Elektronisches Antriebssystem speziell für Rollläden. Antrieb mit laufender elektronische Drehmomentüberwachung (Somfy Drive Control™). Hinderniserkennung beim Schließen (bei Verwendung fester Wellenverbinder) und Festfrierschutz beim Öffnen. Automatische Endlagenerkennung und automatische Endlagenkorrektur oder manuelle feste Endlageneinstellung möglich. Einstellung der Endlagen und der Drehrichtung des Antriebes mit Einstellkabel. Parallel anschließbar (max. 3 Antriebe, je nach Drehmoment).
Erkennung von Hindernissen | Festfrierschutz | Somfy Drive Control |
Stoppt, wenn beim Herunterfahren ein Hindernis erkannt wird. |
Der Motor stoppt, wenn die letzte Lamelle festgefroren oder blockiert ist. |
Somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzung bzw. Abnutzung und außergewöhnlicher Belastung. Im ersten Fall regelt Somfy Drive Control die Kraft des Antriebes nach, im zweiten schaltet der Antrieb ab. |
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Plug & Play
|
|
|
|
|
oben | ² | ||
|
|
|
|
unten | ¹ | ||
|
|
|
|
(¹) Bei Betrieb mit automatischer Endlage unten: Feste Wellenverbinder notwendig
(²) Bei Betrieb mit automatischer Endlage oben: fester Anschlag (Stopper oder Winkelschiene) notwendig
Produktmerkmale Somfy Oximo 50 WT
- automatische Endlageneinstellung oder manuelle feste Endlageneinstellung
- einsetzbar ab Welle SW 50
- Ansteuerung über Kabel, 4-adrig
- Einstellung der Endabschaltung über Kabel
- bis zu 3 Antriebe parallel anschließbar
- Blockier- und Hinderniserkennung
- automatische Korrektur der Endlagenposition
- mehr Sicherheit: Hochschiebehemmung
- Festfrierschutz für Rollladen
- inklusive 1 Meter Kabel, schwarz, 4-adrig, steckbar
- inklusive Wellenadapter + Mitnehmer (SW60)
Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | Leistungsaufnahme |
Oximo 50 WT 6/17 | 1032600 | 6 Nm | 17 U/Min | 555 | 90 Watt |
Oximo 50 WT 10/17 | 1037604 | 10 Nm | 17 U/Min | 555 | 120 Watt |
Oximo 50 WT 15/17 | 1039519 | 15 Nm | 17 U/Min | 605 | 140 Watt |
Oximo 50 WT 20/17 | 1041546 | 20 Nm | 17 U/Min | 605 | 160 Watt |
Oximo 50 WT 30/17 | 1045462 | 30 Nm | 17 U/Min | 655 | 240 Watt |
Oximo 50 WT 35/17 | 1049555 | 40 Nm | 17 U/Min | 675 | 240 Watt |
Plug & Play | Hindernisserkennung | Festfrierschutz | integrierter Funkempfänger |
Funksystem | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
ohne | 47 mm | 230/50 V Hz | IP44 | 1 m |
► Typ 1 | Markisen- und Universallager ohne Gewinde |
Seitlicher Platzbedarf bis Behangbeginn
|
| 28 mm |
Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
Art. Nr.: 9910009 |
► Typ 2 | Flansch-Antriebslager |
Für Fertigkastenlager, mit Federing große Öse
|
|
Verzinkt | |
Höhenverstellbar | |
Seitlicher Platzbedarf bis Behangbeginn min. 27 mm | |
Einsatz bis 50 Nm | |
Art. Nr.: 9703948 |
► Typ 1 |
► Typ 2 |
Für SW 50 | Für SW 60 / IMBAC |
Art. Nr.: 9705345/9705344 | Art. Nr.: 9707025/9751001 |
► Typ 3 |
► Typ 4 |
Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC | Für SW 102 / Welser |
Art. Nr.: 9707026/9705340/9761002 | Art. Nr.: 9707026/9762013/9761013 |
► Typ 5 |
|
Für SW 125 | |
Art. Nr.: 9707026/9701069/9420343 |
1 x Somfy Oximo 50 WT (Drehmoment nach Wahl)
1 x Anschlusskabel (nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel (nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
- Bedienungsanleitung (2.54 MB)
Somfy GmbH
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
