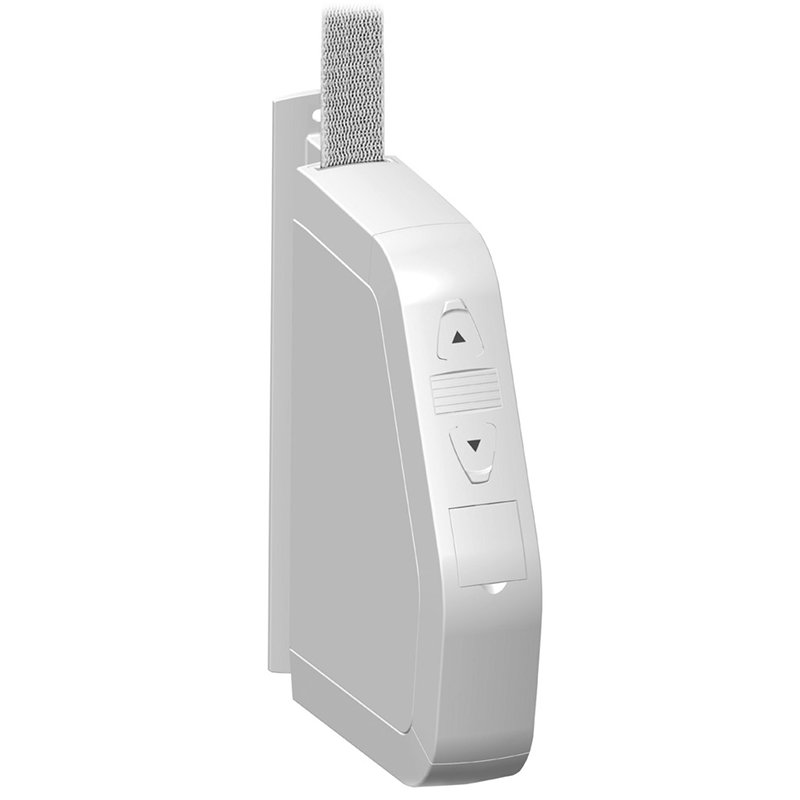

Der superrollo GW185 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich. Die Montage erfolgt als Aufputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschlusskabel mit Netzstecker und Kleingerätestecker. Bei der Inbetriebnahme wird in jede Laufrichtung des Rollladens ein Endpunkt definiert und eingestellt der bei erreichen den superrollo Gurtwickler abschaltet und den Rollladen anhält. Sollte der Rollladenpanzer in Abrichtung auf ein Hindernis treffen so merkt das der Gurtwickler durch die Überwachung des Gurtbandes und schaltet automatisch ab. Eine weitere Sicherheitsfunktion ist der Überlastschutz. Wird der Rollladenpanzer blockiert und der Antrieb befindet sich in der Aufrichtung (z.B. durch Vereisung) schaltet der superrollo Gw185 automatisch ab.
Produktvorteile auf einen Blick
15 mm Gurtbandbreite | Zugkraft 30 kg
Manuelle Bedienung, Automatikbetrieb (je eine Schaltzeit für AUF und AB) Automatikbetrieb ein-/ausschalten Sommer-/Winterzeit - Umschaltung Dauerhafte Speicherung der Einstellungen Endpunkte:
Hinderniserkennung:
Überlastsicherung:
| Technische Daten | |
|---|---|
| Versorgungsspannung: | 230 V / 50 Hz, 60 Hz |
| Länge Anschlussleitung: | 1,5 Meter |
| Nennleistung: | 70 Watt |
| Leistungsaufnahme (Standby): | < 0,5 Watt |
| Schutzart: | IP20 |
| Betrieb bei: | 0 °C bis +40 °C |
| max. Schaltzeiten (Auf und Ab: | je 1 |
| Endschalterbereich: | 32 Umdrehungen |
| Maximale Laufzeit: | 4 Minuten |
| Leistungsdaten | |
| Nenndrehmoment: | 8 Nm |
| Maximale Zugkraft: | 30 kg |
| Max. Rollladenfläche: | bei leichten Kunstsoff | 5 qm bei Alu- / Holzrollläden | 2,5 qm |
| Daten Sonnensensor | |
| Einstellbereich Sonnensensor: | nicht anschließbar |

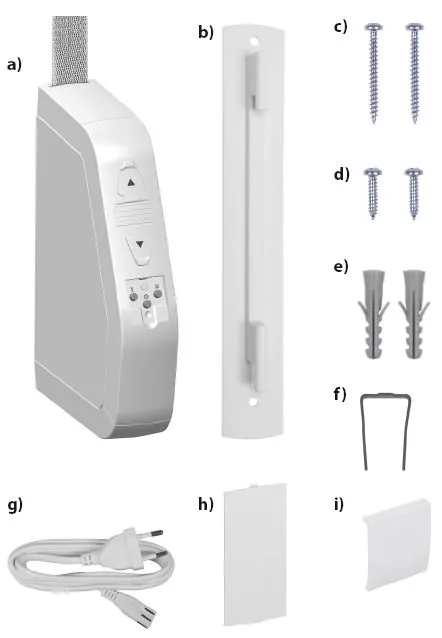

- a) 1 x superrollo GW 180 für 23 mm Gurtband
- b) 1 x Wandhalterung
- c) 2 x Montageschrauben (4 x 40 mm)
- d) 2 x Montageschrauben (4,2 x 19 mm)
- e) 2 x Dübel (S6 x 30 mm)
- f) 1 x Entriegelungsklammer
- g) 1 x Anschlusskabel mit Eurostecker
- h) 1 x Wickelradfachabdeckung
- i) 1 x Abdeckblende
- j) 1 x Gebrauchsanleitung (ohne Abbildung)
