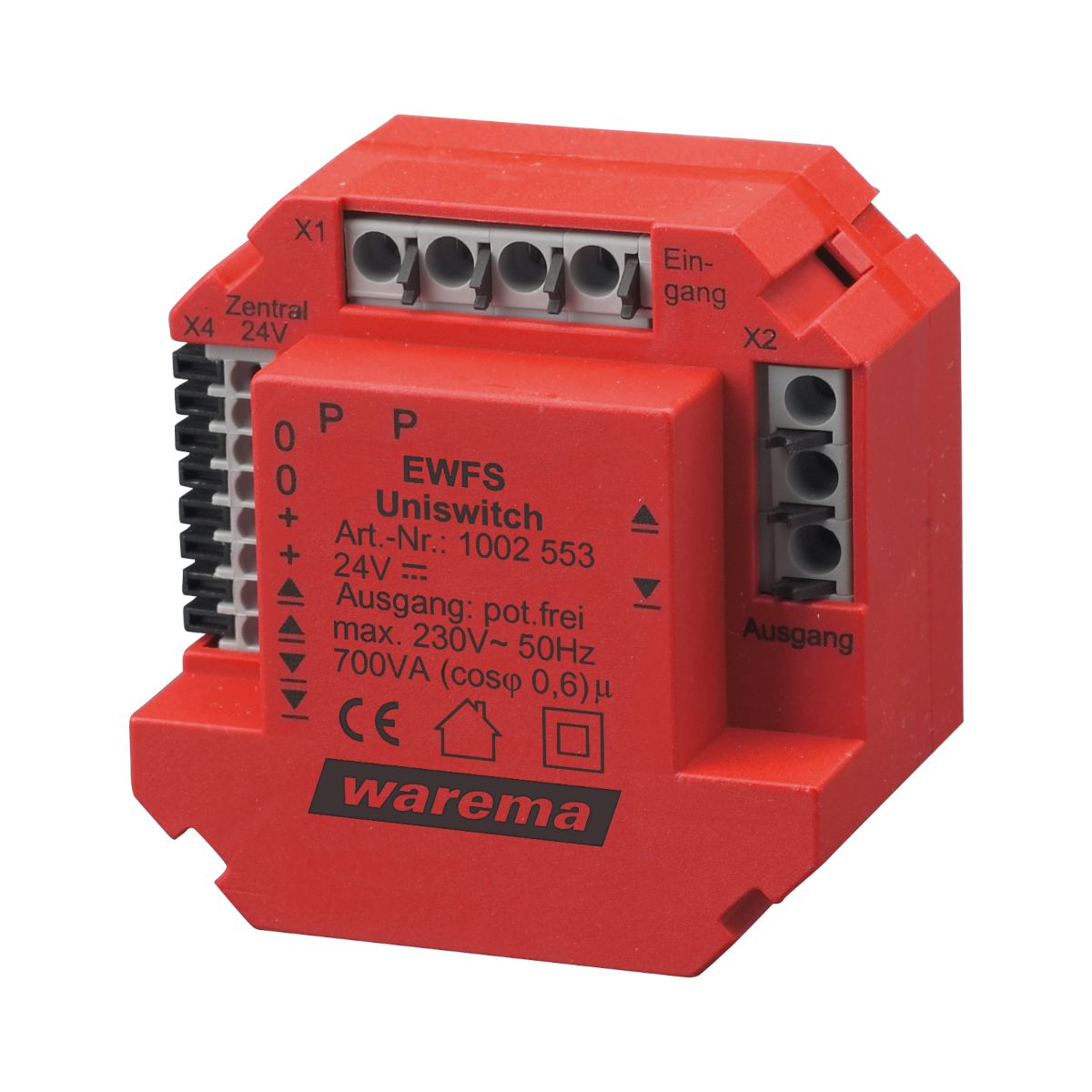

Warema EWFS Uniswitch UP

Der Funk-Empfänger EWFS Uniswitch ist ein elektronisches Steuergerät zur direkten Ansteuerung einer beliebigen Motorsteuereinheit und kann Fahrbefehle von EWFS-kompatiblen Sendern empfangen. Der EWFS Uniswitch arbeitet im Totmannbetrieb und die Schaltkontakte sind potentialfrei ausgeführt. Dadurch kann der Empfänger einem vorhandenen Bedientaster auf einfache Weise parallel geschaltet werden. Das Fahrverhalten der angeschlossenen Motorsteuereinheit bleibt hierbei erhalten. Die Versorgung des Empfängers mit 24 VDC erfolgt entweder aus der bereits vorhandenen Steuerleitung, über einen Geschossansteuerverteiler oder über ein Netzteil. Durch seine kompakte Bauweise kann der Empfänger in einem Unterputz-Abzweigkasten untergebracht werden.


Funktionsbeschreibung:

Der Sonnenschutz fährt nach Betätigung der Taste Hoch oder Tief auf dem Handsender in die entsprechende Richtung, wobei das Fahrverhalten der verwendeten Motorsteuereinheit beibehalten wird. Für die Dauer eines Zentralkommandos ist die örtliche Bedienung gesperrt, dabei wird ein eventuell anliegender Fahrbefehl gelöscht. Der Empfänger ist zur Montage in einem Unterputz-Abzweigkasten 80 x 80 mm vorgesehen. In diesem Kasten sollten nur Leitungen verlegt werden, die der Verkabelung des Empfängers dienen. Der elektrische Anschluss erfolgt nach umseitigem Anschlussplan. Der Anschluss der Leitungen erfolgt mit Federkraftklemmen.


Produktmerkmale
potentialfreie Schaltkontakte
zur Ansteuerung von Motorsteuereinheiten / Schaltaktoren über deren Tastereingänge via EWFS
Totmannverhalten führt den Fahrbefehl so lange aus, wie der Funksender betätigt wird
die Versorgung mit 24 V DC erfolgt über eine vorhandene Zentralsteuerleitung, über eine Geschossansteuerung oder ein Netzteil
kompakte Bauweise ermöglicht Montage in einer Unterputzdose
Hinweis: Netzteil oder Geschossansteuerung erforderlich

WAREMA Renkhoff SE

Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld

Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99

www.warema.de
E-Mail: info@warema.de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
