Warema Markisenmotor W-MP / EWFS Funksystem






Warema Markisenmotor W-MP / EWFS Funksystem

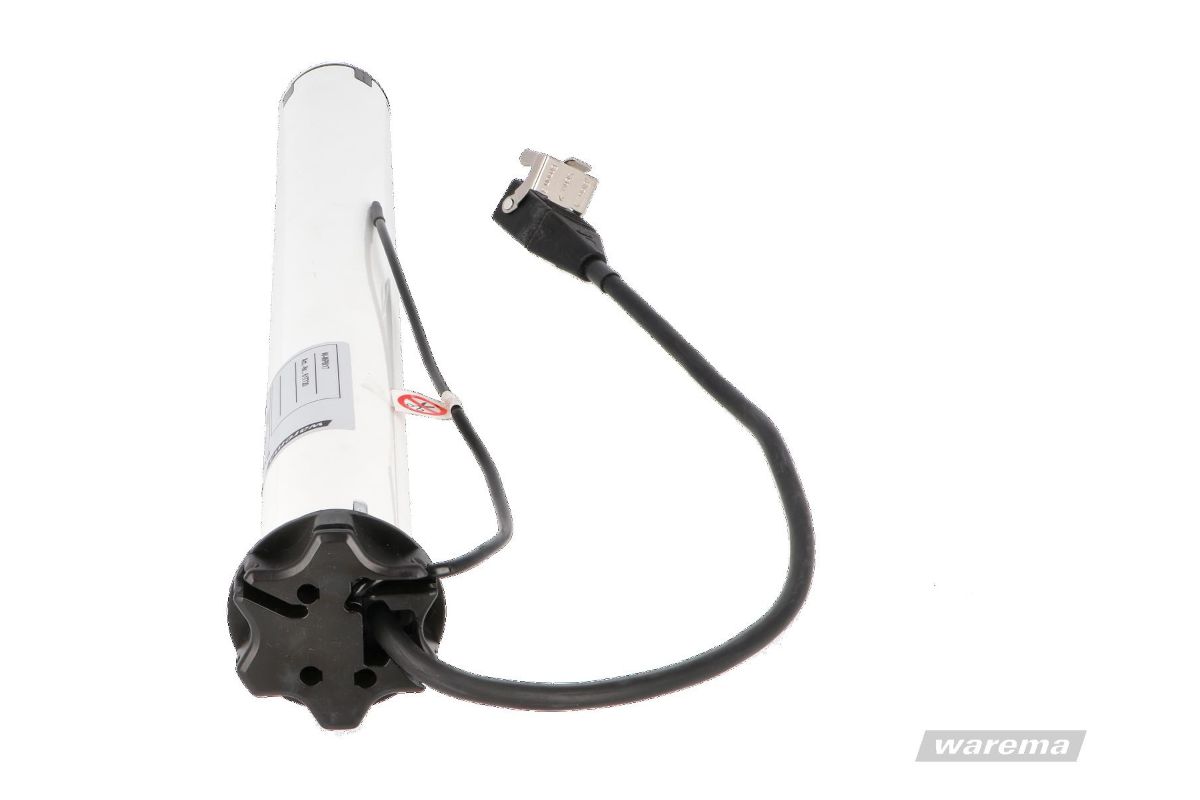

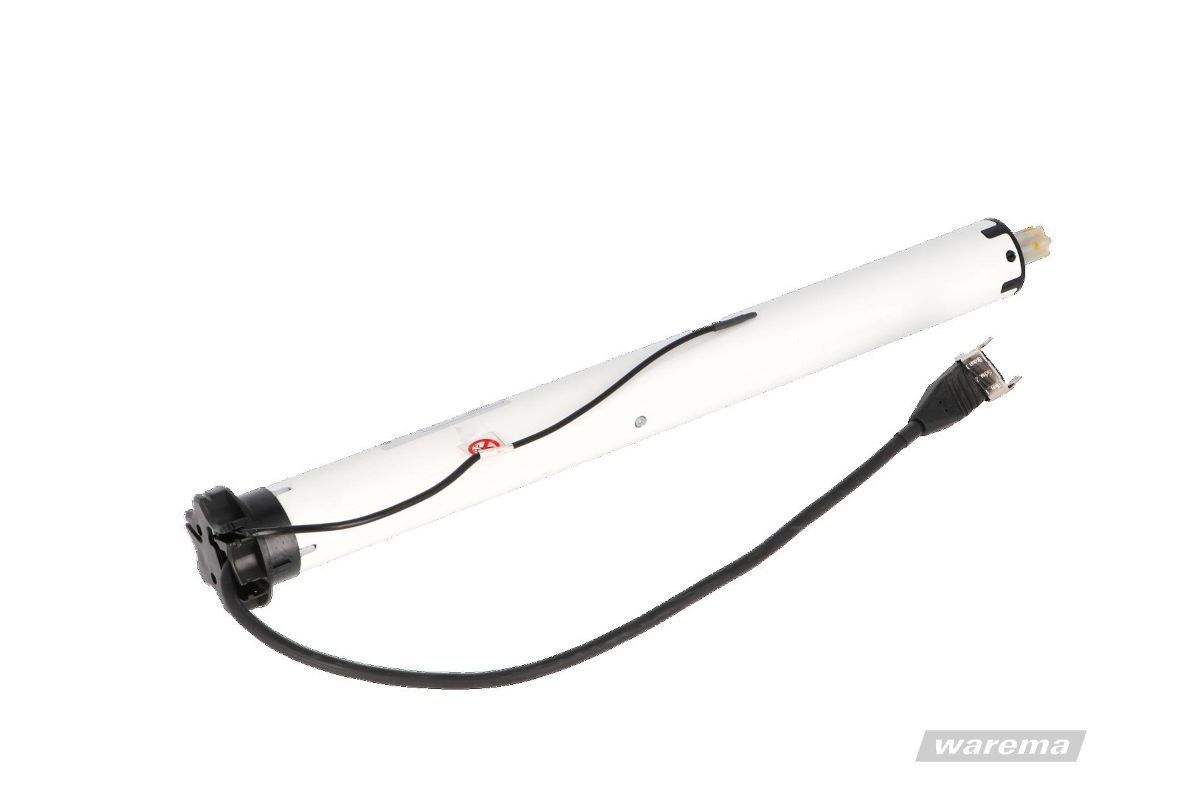

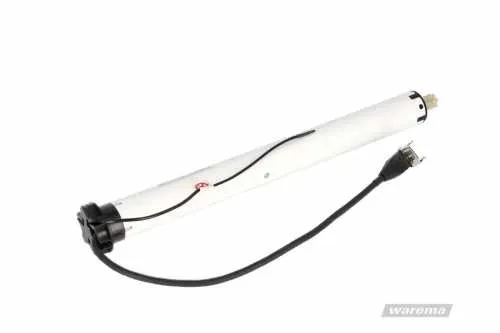

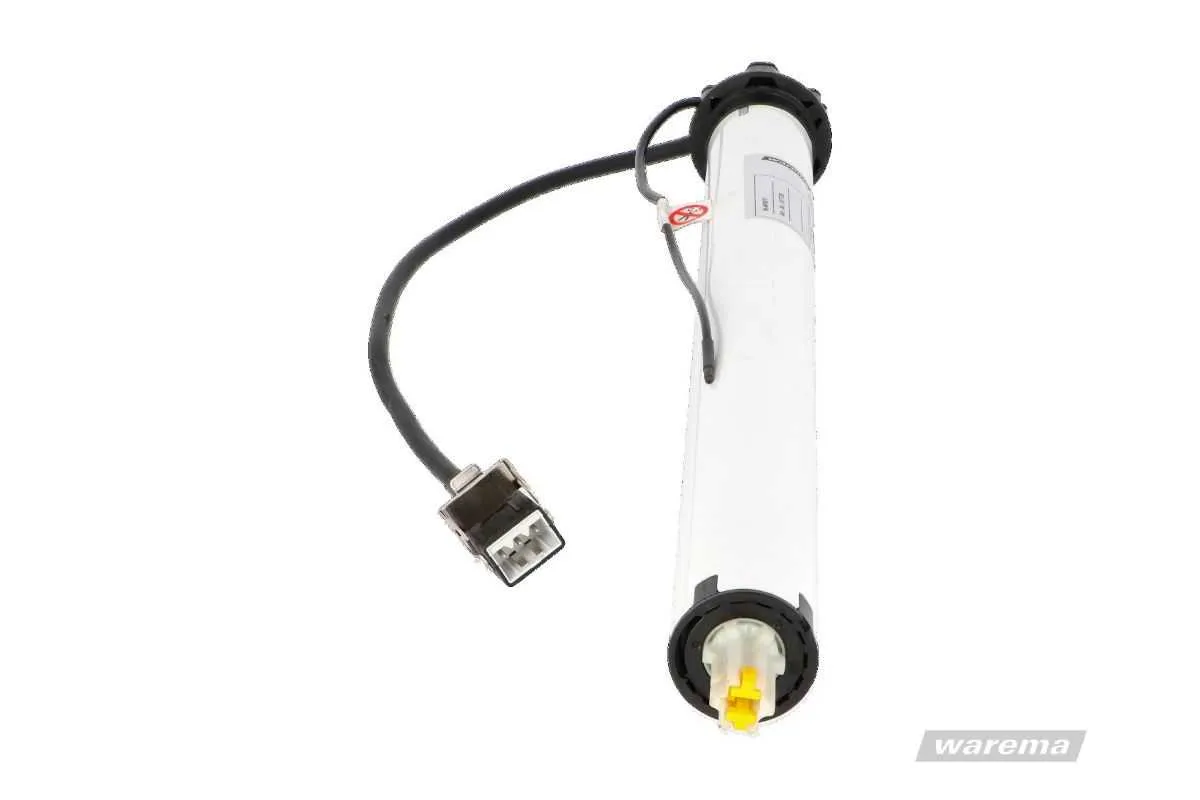

Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung mit integriertem EWFS Funkempfänger. Die Einstellung der Endlagen wird mittels Handsender vorgenommen. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Markisen.
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Funktionsübersicht W-MM EWFS Antriebe |
---|
![]() ► Verdunkelungs-Fertigelement ► Fassaden-Markise ► Senkrecht-Markise ► Fallarm-Markise ► Markisolette ► Sonnensegel ► Wintergarten-Markise D3 ► Gelenkarm-Markise offen ► Kassetten-Rollo L (ehemals Objekt-Rollo K115) ► Träger-Rollo L (ehemals Objekt-Rollo LTR) |
![]() Die Endlagen sind eingestellt (bei Gelenkarm-Markisen). Die Endlagen sind nicht eingestellt (bei Fassaden-Markisen, Markisolette, Fallarm-Markisen, Senkrecht-Markisen, Wintergarten-Markise D3, Rollos). Die untere Endlage (bei Rollos) ist so einzustellen, dass eine Sicherheitswicklung auf der Tuchwelle vorhanden ist. Die Endlagen sind voreingestellt (bei Verdunkelung). Die obere Endlage ist eingestellt, die untere Endlage ist abhängig von der Bestellhöhe so eingestellt, dass die benötigte Sicherheitswicklung auf der Tuchwelle vorhanden ist. Die Drehrichtung des Antriebs wird erst nach "Endlagen einstellen" automatisch festgelegt (siehe Bedienungsanleitung Seite 11). Beim "Endlagen einstellen" ist der Antrieb im "Totmann-Betrieb" (siehe Bedienungsanleitung, Seite 11). Nur mit Hauptkanal/Sender ist das Endlagen lernen möglich, nicht mit einem Nebenkanal. |
![]() Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung freizugeben. |
![]() Im Antrieb kann eine beliebige Zwischenposition, die sogenannte Komfortposition, abgespeichert und angefahren werden. |
![]() Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs "Endlagen einstellen" festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs "Endlagen einstellen" wird die Drehrichtung automatisch angepasst. |
![]() Nach der dritten Fahrt gegen den Systemanschlag in deroberen Endlage wird die Schließkraft angepasst. |
![]() Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit. |
![]() Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist. |
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Elektrische Daten | ||||
---|---|---|---|---|
Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
W-MP 8/17 EWFS | 8 Nm | 617720 | 0,45 A | 100 Watt |
W-MP 12/17 EWFS | 12 Nm | 617721 | 0,50 A | 110 Watt |
W-MP 20/17 EWFS | 20 Nm | 617722 | 0,75 A | 160 Watt |
W-MP 30/17 EWFS | 30 Nm | 617723 | 0,90 A | 205 Watt |
W-MP 40/17 EWFS | 40 Nm | 617724 | 1,15 A | 260 Watt |
|
|
|
|
|
Drehmoment | Geschwindigkeit | |||
8 Nm | 17 U/min | |||
12 Nm | 17 U/min | |||
20 Nm | 17 U/min | |||
30 Nm | 17 U/min | |||
40 Nm | 17 U/min | |||
|
|
|
|
|
Rohrdurchmesser | 45 mm | |||
Stromversorgung | 230/50 V Hz | |||
Schutzart | IP 44 | |||
Endschalterbereich | 64 Umdrehungen | |||
Kurzzeitbetrieb (S2) | 8-30 Nm = 4 Min. |

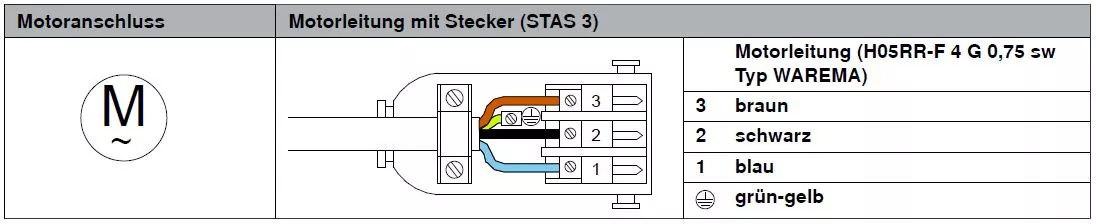

Anschluss: Motorleitung mit Steckverbinder

Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = grün oder rot) wird ein neues Adapterset benötigt. Dieses können Sie im Produkt auswählen.
Typ 1 |
Typ 2 |
|
|
Adapterset für Nutwelle 78 mm | Adapterset für Nutwelle 85 mm |
![]() |
![]() |

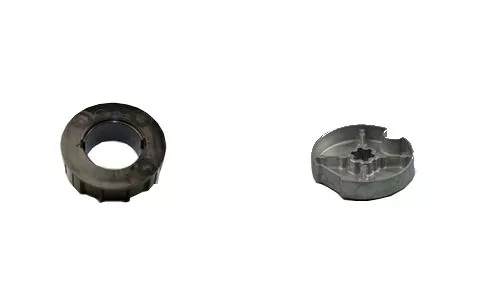

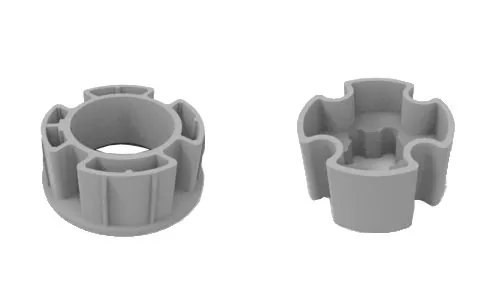

Adapter d78 Art. Nr.: 617026 / Mitnehmer d78 Art. Nr.: 617215 | Adapter d85 Art. Nr.: 617770 / Mitnehmer d85 Art. Nr.: 617666 |
Typ 3 | |
|
|
Adapterset für Nutwelle D62 mm | |
![]() |
|
Adapter d62 Art. Nr.: 617062 / Mitnehmer d62 Art. Nr.: 617766 |
1 x EWFS-Rohrmotor W-MP (Drehmoment nach Wahl)
1 x montierte Anschlussleitung ca. 0,5 m (STAS3)
1 x Bedienungsanleitung
