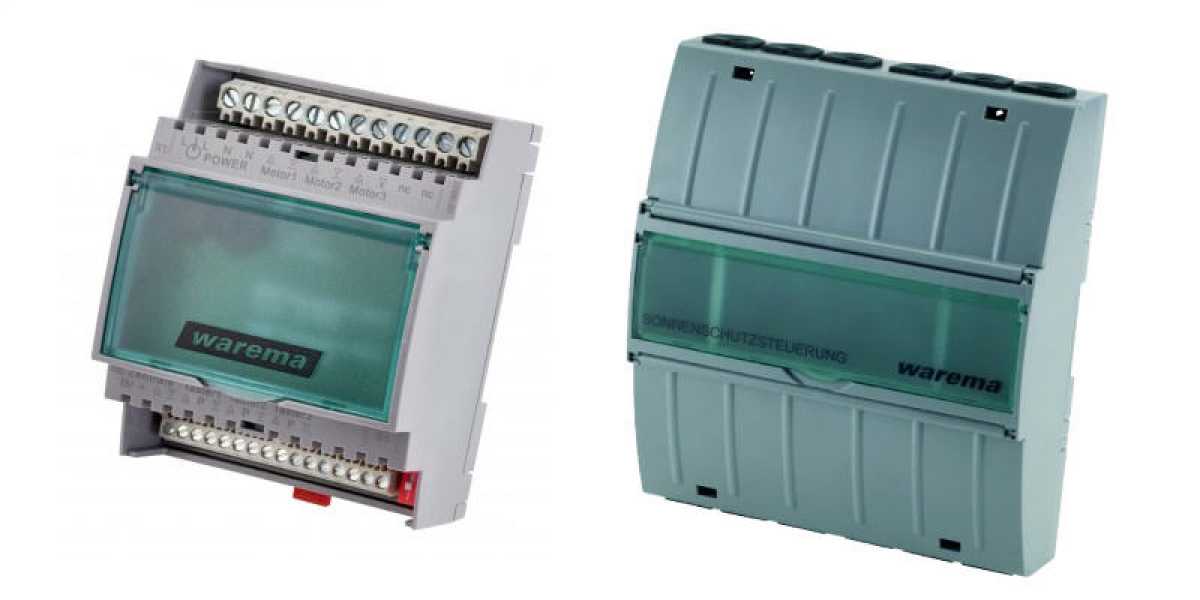

Warema MSE Kompakt 3 AP/REG
Warema MSE Kompakt 3 AP/REG
Die Motorsteuereinheit MSE Kompakt 3 AP/REG ist ein elektronisches Steuergerät zur direkten Ansteuerung von bis zu drei 230 V AC - Sonnenschutzantrieben. Die Versorgung der Antriebe und der Motorsteuereinheit erfolgt über die 230 V AC - Netzleitung. Das eingebaute Netzteil stellt die interne Versorgungsspannung für die Motorsteuereinheit zur Verfügung. Im Gerät befinden sich zwei Schalter: einer zur Auswahl von Zeitlogik (werkseitig) bzw. Permanentlogik, der andere zur Aktivierung der Verriegelung, falls vorgesehen. Die Sonnenschutzeinrichtung kann sowohl mittels Taster vor Ort als auch über eine Sonnenschutzzentrale (z.B. Wisotronic) bedient werden. Mehrere dieser Geräte können zu einer Gruppe zusammengefasst und von einem Taster aus gemeinsam bedient werden.
Funktionsübersicht
Durch Kodierschalter an der MSE können zwei verschiedene Programme eingestellt werden.
Programm 1 - Örtliche Bedienung mit Zeitlogik:
Dieses Steuerungsverhalten bietet sich speziell für Lamellenprodukte wie Raffstoren oder Jalousien an: Der Sonnenschutz fährt nach Betätigung der Taste in die entsprechende Richtung. Bleibt die Taste länger als 2,5 Sekunden betätigt, geht die Steuerung in Selbsthaltung. Die Taste kann danach losgelassen werden. Der Sonnenschutz fährt bis Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden. Wenn sie die Lamellen nur wenden möchten, können Sie eine der Tasten kurz antippen.
Programm 2 - Örtliche Bedienung mit Permanentlogik:
Dieses Steuerungsverhalten bietet sich z.B. für Rollläden und Stoffprodukte an: Der Sonnenschutz fährt nach Betätigung des örtlichen Tasters in die entsprechende Richtung und geht sofort in Selbsthaltung. Der Taster kann sofort losgelassen werden und der Sonnenschutz fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden.
Zentrale Bedienung:
Für die Dauer einer Zentralbedienung ist die örtliche Bedienung gesperrt, dabei wird ein eventuell anliegender Fahrbefehl gelöscht.
Gruppenbildung:
Durch die Einstellung der DIP-Schalter auf der Platine können Gruppen gebildet und von einem Taster gemeinsam bedient werden. Beachten Sie bitte, dass dann die Antriebe, welche einer solchen Gruppe zugeordnet sind, nicht mehr einzeln bedient werden können. Einzelheiten zur Gruppenbildung entnehmen Sie bitte der Bedienungsanleitung. Bei durchgeschleifter Gruppensteuerleitung ist auch eine die Motorsteuereinheiten übergreifende Gruppenbildung möglich.
Produktmerkmale |
---|
direkte Ansteuerung von bis zu drei Sonnenschutzantrieben über Sonnenschutzzentrale oder einen Taster vor Ort |
mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden |
Logikverhalten des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar |
ZL:
Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
|
PL:
Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen)
|
ein integriertes Netzteil erzeugt die 24 V DC Steuerspannung für die Ansteuerung der MSE über den Taster oder die Sonnenschutzzentrale |
Wechselbare Feinsicherung für Leitungsschutz |
Betriebsspannung: | 230 V AC |
Absicherung: | 16 A |
Steuerspannung: | 24 V DC |
Ausgang: | AP | 3 x 230 V AC, 500 VA REG | 3 x 230 V AC, 500 VA |
Logikverhalten: | ZL (Zeitlogik) PL (Permanentlogik) |
Schutzart: | AP | IP 30 |
Schutzklasser: | AP | I REG | II |
Montage: | AP | Aufputz REG | Reiheneinbau |
Abmessungen: | AP | 158 x 180 x 60 mm REG | 4 TE |
Artikel-Nummer: | AP | 2016484 REG | 2016483 |
1 x Warema Motorsteuereinheit MSE Kompakt 3 (AP/REG, Ausführung nach Wahl)
1 x Bedienungsanleitung
1 x Bedienungsanleitung
Das passende Zugentlastungsset Art. Nr.: 1002236 (bestehend aus 25 Bügeln und 50 Schrauben)
