Warema Rohrmotor R-E03
Warema Rohrmotor R-E03

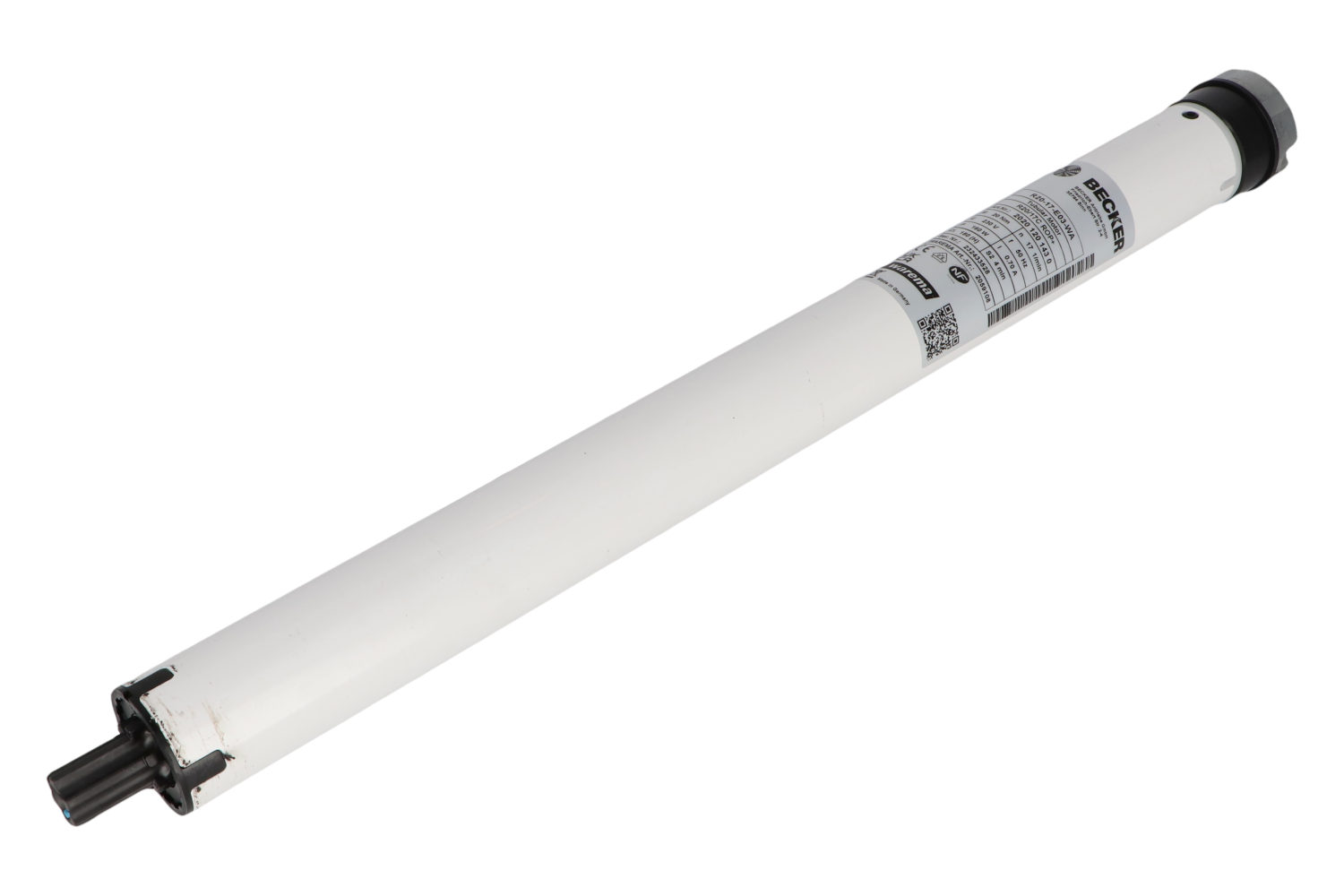

Die Warema (Becker) R-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 30 Nm in den Abstufungen 8 Nm (R8/17 E03), 12 Nm (R12/17 E03), 20 Nm (R20/17 E03), und 30 Nm (R30/17 E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z. B. Hinderniserkennung, Festfrierschutz, intelligentes Installationsmanagement usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ¹ = Anschlag oben zu Anschlag unten | |||
| ² = Antrieb erkennt untere Endlage, mit flexiblen Befestigungsfedern und mit festen Wellenanbindungen. | |||
|
|
|||
| Funktionsübersicht R-E03 Antriebe |
|---|
Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist.
|
Während der ersten Bedienzyklen (i. d. R. 3 Zyklen) prüft der Antrieb die gelernten Endlagenpositionen nochmals nach, korrigierte diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge werden die Endlagen endgültig abgespeichert.
|
Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit.
|
Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung freizugeben.
|
Trifft das Produkt in Aus-Richtung auf ein Hindernis, stoppt der Antrieb.
|
Der Antrieb stoppt selbständig, wenn die Fahrbewegung des Produktes frostbedingt verhindert wird.
|
| Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L1 | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|
| R8/17 E03 | 2059106 | 8 Nm | 17 U/min | 476,5 mm | 516,5 mm | 532,5 mm | 0,45 A | 100 Watt |
| R12/17 E03 | 2059107 | 12 Nm | 17 U/min | 476,5 mm | 516,5 mm | 532,5 mm | 0,50 A | 110 Watt |
| R20/17 E03 | 2059108 | 20 Nm | 17 U/min | 505,5 mm | 545,5 mm | 561,5 mm | 0,75 A | 160 Watt |
| R30/17 E03 | 2059109 | 30 Nm | 17 U/min | 530,5 mm | 570,5 mm | 586,5 mm | 0,95 A | 205 Watt |
| Endschalterbereich: | 46 Umdrehungen |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | optional (1,2 Meter) |
| ► Typ 1 (optional wählbar) | |
|
Plattenlager - R inkl. B-Lasche
Art. NR.: 49302000070 / Art. NR.: 49303005210 |
|
|
![]() |
| ► Typ 2 (optional wählbar) | |
| Universalwandlager-P/R3/20 inkl. Rundzapfen
Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|
|
![]() |
| ► Typ 3 (optional wählbar) | |
| Plattenlager - R 85x85 mm inkl. B-Lasche
Art. Nr.: 49302000820 | Art. Nr.: 49303005210 |
|
|
![]() |
bei Standardauswahl
1 x Warema Rohrmotor R E03 (Drehmoment nach Wahl)
- Bedienungsanleitung (2.23 MB)
