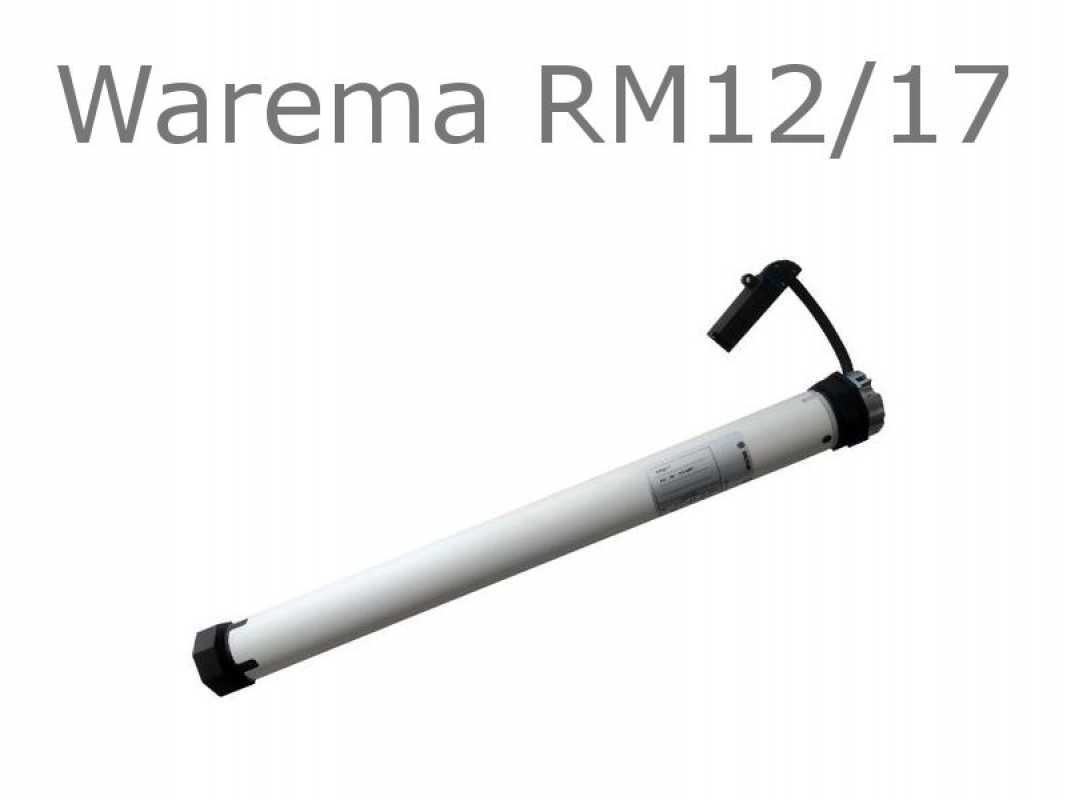

Warema Rohrmotor RM
Der Warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung. Bei Verwendung dieses Antriebes ist ein unterer Anschlag erforderlich, da die untere Endlage nur über Drehmoment eingestellt werden kann. Die obere Endlage kann über Drehmoment oder auf eine feste Position eingestellt werden. Bei Einstellung einer festen oberen Endlage oben wird das Programmierkabel benötigt. Diese Antriebe sind mit flexiblen Wellenanbindungen verwendbar. Nachfolgemodell des R8/17R, R12/17R, R20/17R und R30/17R.
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 ¹ |
|
 |
|
|
|
|
|
 unten (Fensterbank) |
|
² |
|
|
|
|
|
|
| ¹ = Montagekabel ist zur Einstellung einer festen oberen Endlage nötig. | |||
| ² = Antrieb erkennt untere Endlage mit flexiblen Befestigungsfedern. | |||
|
|
|||
|
Montagekabel wird zum Löschen und zur Einstellung einer Festen Endlage (oben) benötigt. Das benötigte Montagekabel finden Sie HIER.
|
|||
|
|
|||
| Funktionsübersicht RM Antriebe |
|---|
 Endlagen Status Indikator (ESI)
Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist.
|
| Intelligentes Endlagenmanagement (untere und obere Endlage)
Während der ersten Bedienzyklen (i.d.R. 3 Zyklen) prüft der Antrieb die gelernten Endlagenpositionen nochmals nach, korrigierte diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge werden die Endlagen endgültig abgespeichert.
|
| Automatische Drehrichtungszuordnung |
| Thermoschutz
Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit.
|
| Blockiererkennung
Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung freizugeben.
|
| Hinderniserkennung
Trifft das Produkt in Aus-Richtung auf ein Hindernis, stoppt der Antrieb.
|
| Festfrierschutz
Der Antrieb stoppt selbständig, wenn die Fahrbewegung des Produktes frostbedingt verhindert wird.
|
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Art.-Nr.: | Vorgänger | Drehmoment | Drehzahl (min-1) | L1 | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|---|
| RM8/17 | 2019497 | R8/17R | 8 Nm | 17 U/min | 476,5 mm | 516,5 mm | 532,5 mm | 0,45 A | 100 Watt |
| RM12/17 | 2019498 | R12/17R | 12 Nm | 17 U/min | 476,5 mm | 516,5 mm | 532,5 mm | 0,50 A | 110 Watt |
| RM20/17 | 2019499 | R20/17R | 20 Nm | 17 U/min | 505,5 mm | 545,5 mm | 561,5 mm | 0,75 A | 160 Watt |
| RM30/17 | 2019510 | R30/17R | 30 Nm | 17 U/min | 530,5 mm | 570,5 mm | 586,5 mm | 0,95 A | 205 Watt |
| Endschalterbereich: | 46 Umdrehungen |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | optional (1,2 Meter) |
| ► Typ 1 (optional wählbar) | |
|
Plattenlager - R inkl. B-Lasche
Art. NR.: 49302000070 / Art. NR.: 49303005210 |
|
|
 |
| ► Typ 2 (optional wählbar) | |
| Universalwandlager-P/R3/20 inkl. Rundzapfen
Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|
|
 |
| ► Typ 3 (optional wählbar) | |
| Plattenlager - R 85x85 mm inkl. B-Lasche
Art. Nr.: 49302000820 | Art. Nr.: 49303005210 |
|
|
 |
bei Standardauswahl
1 x Warema Rohrmotor RM (Drehmoment nach Wahl)
1 x Adapterset SW50 (SW60 optional)
1 x Bedienungsanleitung
- Rollladenantrieb RM Einstellanleitung und Anschlussplan (683.11 KB) :
-
Inhalt:
- Inbetriebnahme
- Informationen zu den Endlagen
- Technische Daten
- Anschlussplan
Motorendlagen löschen (Reset)
- Um die Motorendlagen zu löschen, muss die Programmiertaste am Einstellkabel für 10 Sek. gedrückt werden, bis der Antrieb zweimal winkt.
