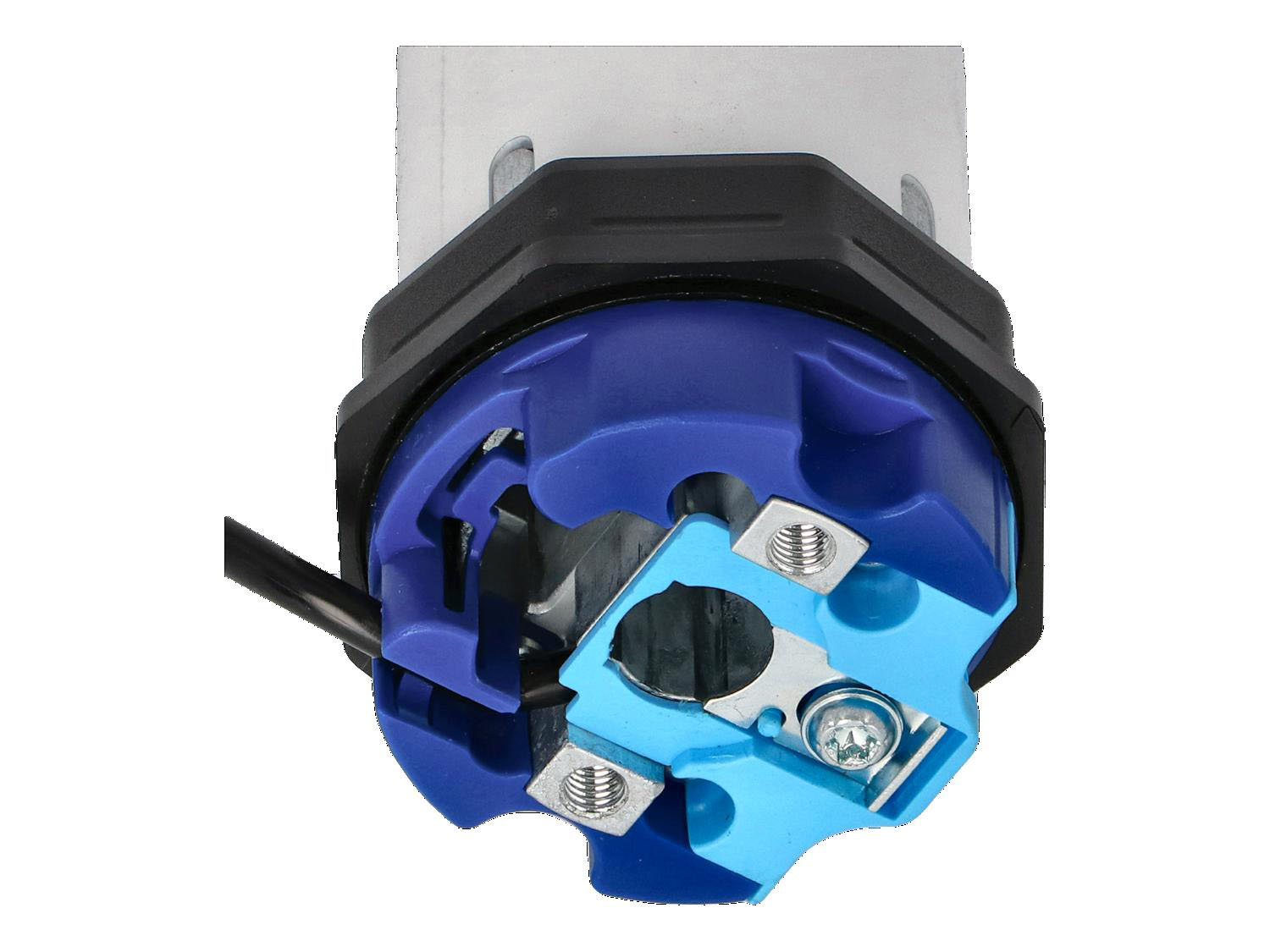

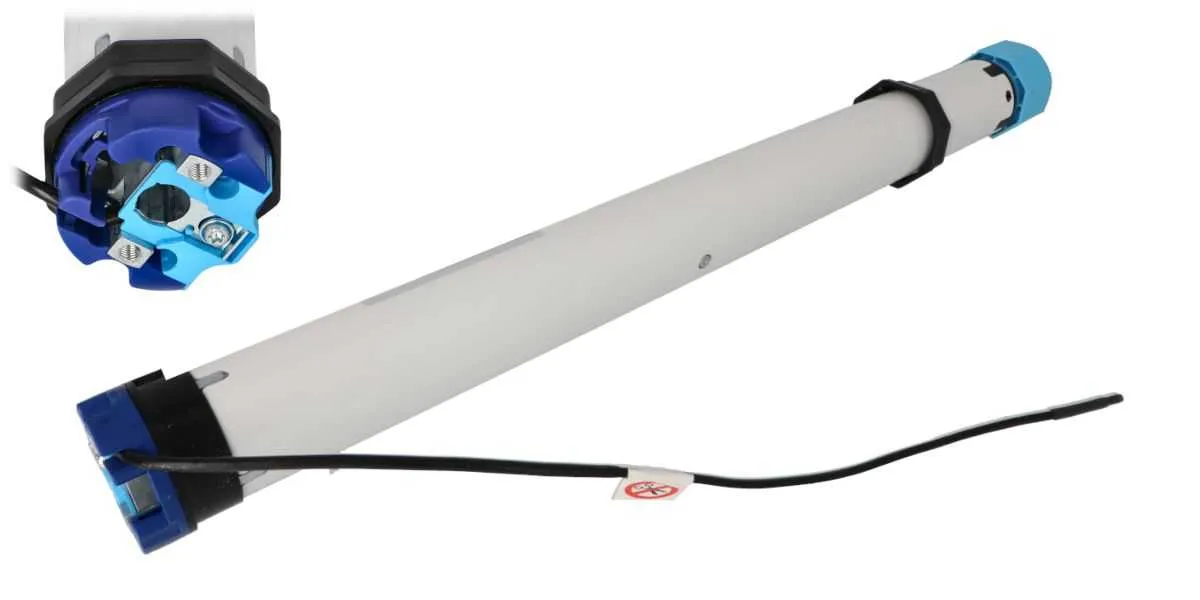

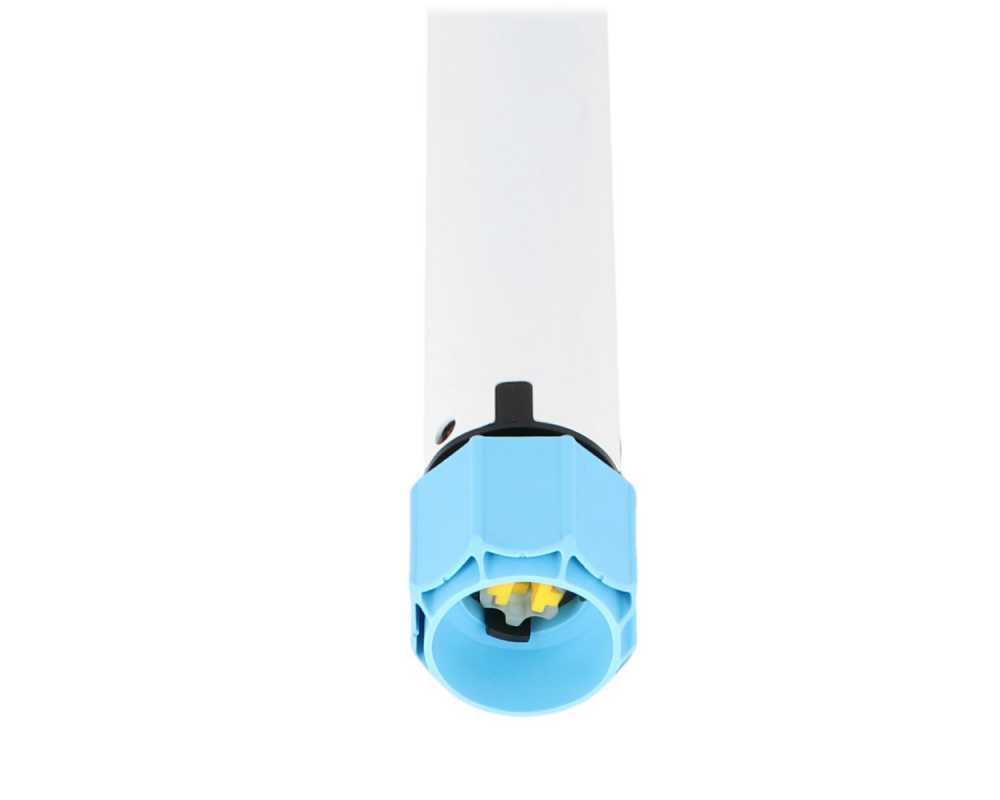

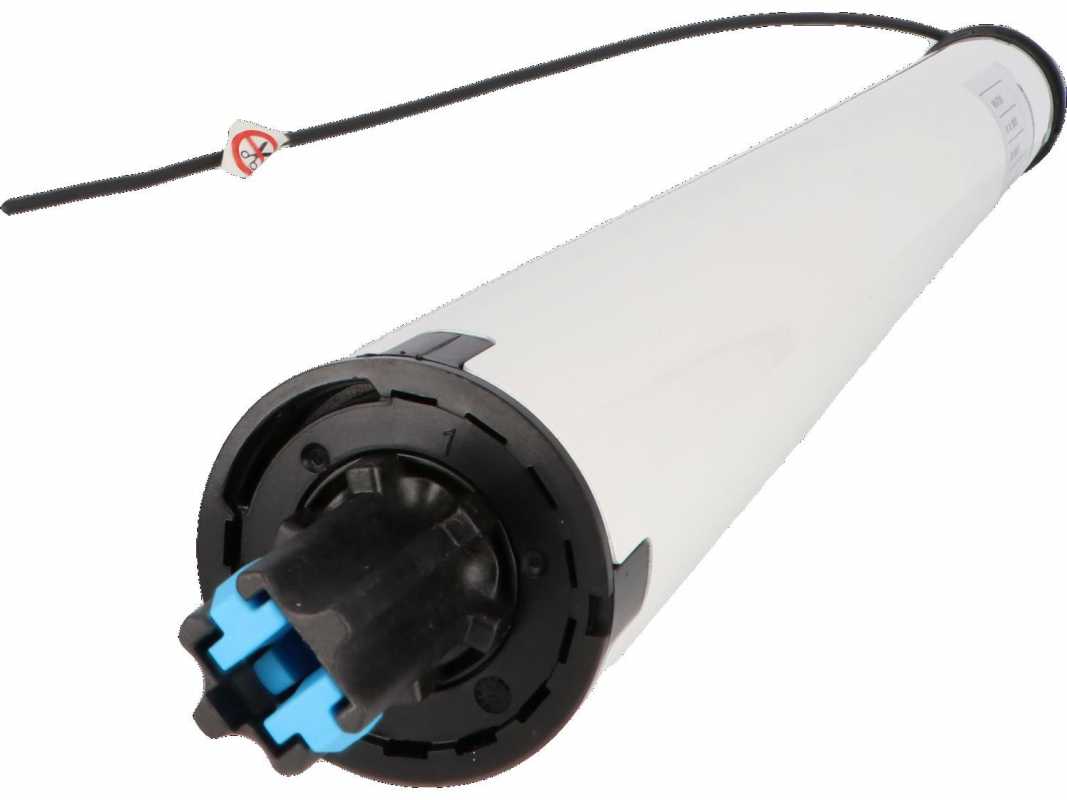

Warema Rohrmotor W-RT EWFS Funksystem
Warema Rohrmotor W-RT EWFS Funksystem
PLUG & PLAY
Der warema Rohrmotor W-RT EWFS ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung mit integriertem Funkempfänger. Die Einstellung der Endlagen wird mittels Handsender vorgenommen. Bei Verwendung dieses Antriebs sind ein oberer und unterer Anschlag erforderlich, da die Endlagen über Drehmoment eingestellt werden. Verwendbar mit flexiblen Wellenanbindungen.
(¹) = Stopper an der Endschiene oder Anschlag in der Führungsschiene zwingen erforderlich
(²) = Auch mit flexiblen Wellenanbindungen verwendbar. (sensible Erkennung)
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Selbstlernend (PLUG & PLAY)
|
|
|
|
|
oben (Kasten) | ¹ | ¹ | |
|
|
|
|
unten (Fensterbank) | ² | ² | |
|
|
|
|
(²) = Auch mit flexiblen Wellenanbindungen verwendbar. (sensible Erkennung)
Funktionsübersicht W-RT EWFS Antriebe
Anwendungsbereich Vorbau-Rollladen | Renovierungs-Rollladen | Neubau-Aufsetz-Rollladen |
Endlagen-Einstellmodus Im Einstellmodus wechselt der Antrieb in den Totmann-Betrieb. Es wird nur solange eine Fahrbewegung ausgeführt, wie eine Taste gedrückt wird. |
Automatische Drehrichtungszuordnung Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs Endlagen einstellen festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs Endlagen einstellen, wird die Drehrichtung automatisch angepasst. |
Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist. |
Intelligentes Endlagenmanagement (untere und obere Endlage) Während der ersten Bedienzyklen (i. d. R. 3 Zyklen) prüft der Antrieb die gelernten Endlagenpositionen nochmals nach, korrigierte diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge werden die Endlagen endgültig abgespeichert. |
Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit. |
Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung freizugeben. |
Sensible Hinderniserkennung Fährt das Produkt in Aus-Richtung auf ein Hindernis auf, so reagiert der Antrieb, durch den hellblauen Mitnehmer, mit Verdrehspiel und je nach Position mit einem Stopp oder mit einem Stopp und einer anschließenden Fahrbewegung in Ein-Richtung. |
Komfortposition Im Antrieb kann eine beliebige Zwischenposition, die sogenannte Komfortposition, abgespeichert und angefahren werden. |
Motortyp | Art. Nr.: | Drehmoment | Geschwindigkeit | Stromaufnahme | Leistungsaufnahme |
W-RT 8/17 | 617735 | 8 Nm | 17 U/Min | 0,45 A | 100 Watt |
W-RT 12/17 | 617736 | 12 Nm | 17 U/Min | 0,50 A | 110 Watt |
W-RT 20/17 | 617737 | 20 Nm | 17 U/Min | 0,75 A | 160 Watt |
W-RT 30/17 | 617738 | 30 Nm | 17 U/Min | 0,90 A | 205 Watt |
Funksystem | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
EWFS | 45 mm | 230/50 V Hz | IP44 | nach Wahl |
► Typ 1 (optional wählbar) | |
Plattenlager - R inkl. B-Lasche
Art. NR.: 49302000070 / Art. NR.: 49302002350 |
|
|
► Typ 2 (optional wählbar) | |
Universalwandlager-P/R3/20 inkl. Rundzapfen
Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
|
|
► Typ 3 (optional wählbar) | |
Plattenlager - R 85x85 mm inkl. B-Lasche
Art. Nr.: 49302000820 | Art. Nr.: 49302002350 |
|
|
bei Standardauswahl
1 x EWFS-Rohrmotor W-RT (Drehmoment nach Wahl)
1 x Bedienungsanleitung
- Bedienungsanleitung W-RT / EWFS (377.83 KB)
- Warema EWFS Applikationsbroschüre (3.88 MB)
