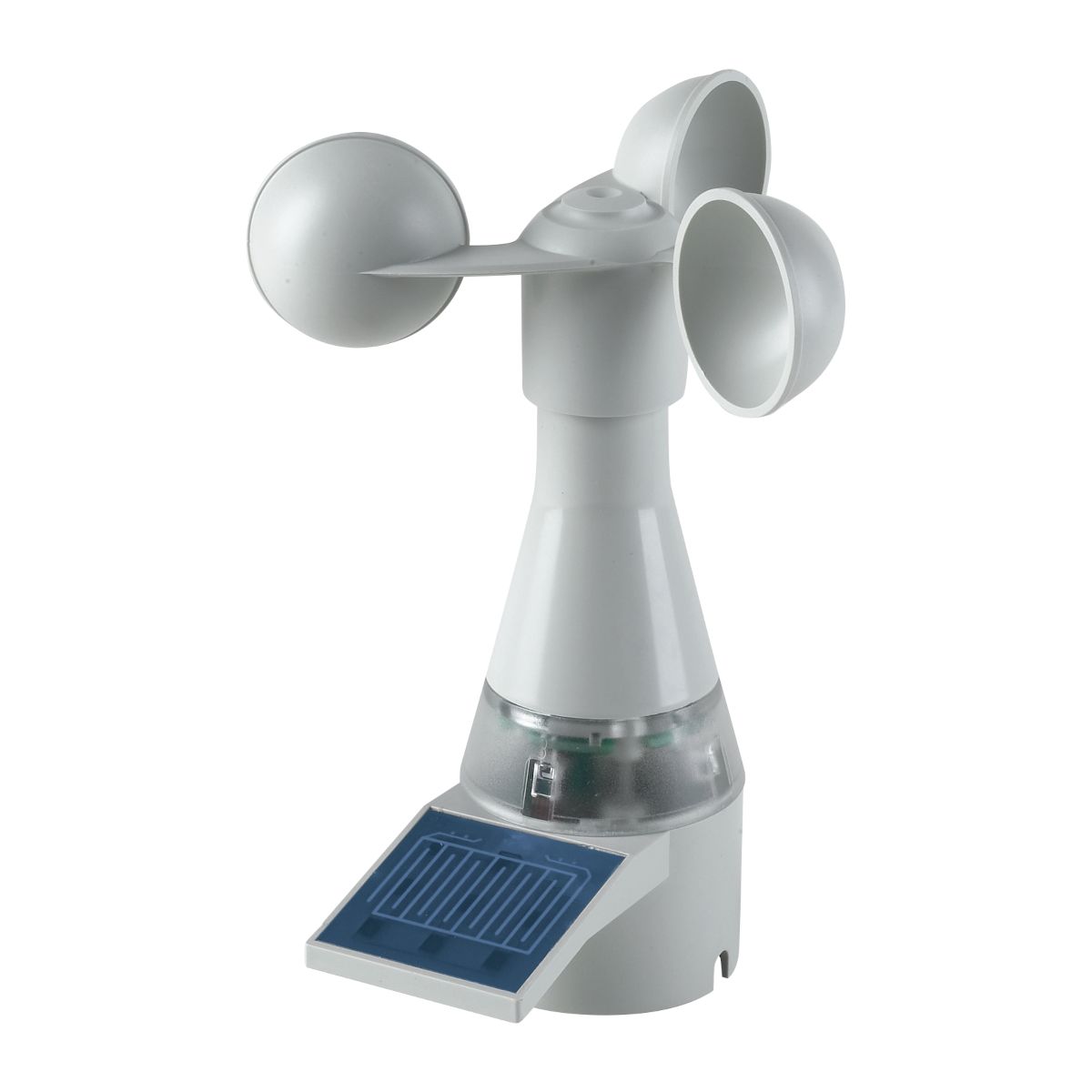

Warema Wetterstation multisense
Die Wetterstation multisense erfasst Messwerte für Helligkeit, Wind, Niederschlag und Temperatur. Die Messwerte werden über eine vieradrige Busleitung an die WAREMA Wisotronic übertragen. Diese steuert die angeschlossenen Sonnenschutzprodukte in Abhängigkeit dieser Wetterinformationen. Die Wetterstation wird mit einem Befestigungswinkel (im Lieferumfang) oder einem Standrohr (optional erhältlich) im Außenbereich montiert.
Wichtiger Hinweis:
-
Ausschließlich für den Einsatz in Verbindung mit Wisotronic 1/2/3/4-Kanal (neue Ausführung ab März 2011) nutzbar:
Produktmerkmale |
---|
Photosensoren zur Erfassung der Helligkeit für 4 Himmelsrichtungen sowie Dämmerung |
Erfassung von:
|
Auswertung/Anzeige der Daten in der angeschlossenen Sonnenschutzzentrale Wisotronic |
Anschlussleitung (standardisiert 3 m oder 10 m Länge) bei Bedarf auf bis zu 200 m verlängerbar |
witterungsbeständige (für den Außeneinsatz geeignete) Leitung z.B. 4 x AWG 26 C UL (UV-beständig) erforderlich |
Anschluss an der Wetterstation ist steckbar ausgeführt |
Montage mittels Befestigungswinkel oder Standrohr (optional erhältlich) |
Spannungsversorgung mit 24 V DC erfolgt mittels vieradriger Busleitung (über Leistungsteil) |
Funktionsbeschreibung
- Die Wetterstation erfasst Niederschlagsereignisse wie Regen oder Schnee, Windgeschwindigkeit, die Umgebungshelligkeit, Dämmerung und die Außentemperatur. Die Wetterstation muss nur als Netzwerkteilnehmer angeschlossen werden, die Spannungsversorgung mit 24 V DC erfolgt über die vieradrige Busleitung.
- Vier rechtwinklig angeordnete Photosensoren erfassen die Umgebungshelligkeit, wobei der Sensor 1 zusätzlich in einem zweiten Messbereich Dämmerungswerte erfasst.
Sensorfläche für Niederschlagserkennung:
- Bei Niederschlag in Form von Sprühregen, Regen oder Schnee wird vom Messwertgeber ein Schaltsignal ausgelöst. Die Sensorfläche ist beheizbar. Wenn die Außentemperatur unter +15 °C fällt oder Niederschlag registriert wird, dann springt die Heizung an und verhindert somit eine Auslösung allein durch hohe Luftfeuchtigkeit sowie die Vereisung bei Minustemperaturen. Nach einer Niederschlagsdetektierung trocknet die Sensorfläche durch die Beheizung schnell wieder ab. Die Neigung der Sensorfläche erzeugt den nötigen Winkel für den Wasserabfluss von der Sensorfläche.
Technische Daten / multisense Wetterstation | |
---|---|
Betriebsspannung: | 24 V DC (über Leistungsteil) |
Schutzart: | IP 43 |
Schutzklasser: | III |
Montage: | Befestigungswinkel, Standrohr |
Abmessungen: | 130 x 175 x 130 mm |
Für Zentrale: | Wisotronic |
Anschlussleitung optional: |
4 x AWG 26 C UL (UV-beständig) 3 Meter |
Messbereich: | |
Photo: | 0 - 99 klx |
Dämmerung: | 0 - 500 lx |
Wind: | 0 - 25 m/s |
Niederschlagüberwachung: | ja |
Außentemperatur: | -30 bis +60 °C |
1 x Warema Wetterstation multisense
1 x Bedienungsanleitung
1 x Bedienungsanleitung
