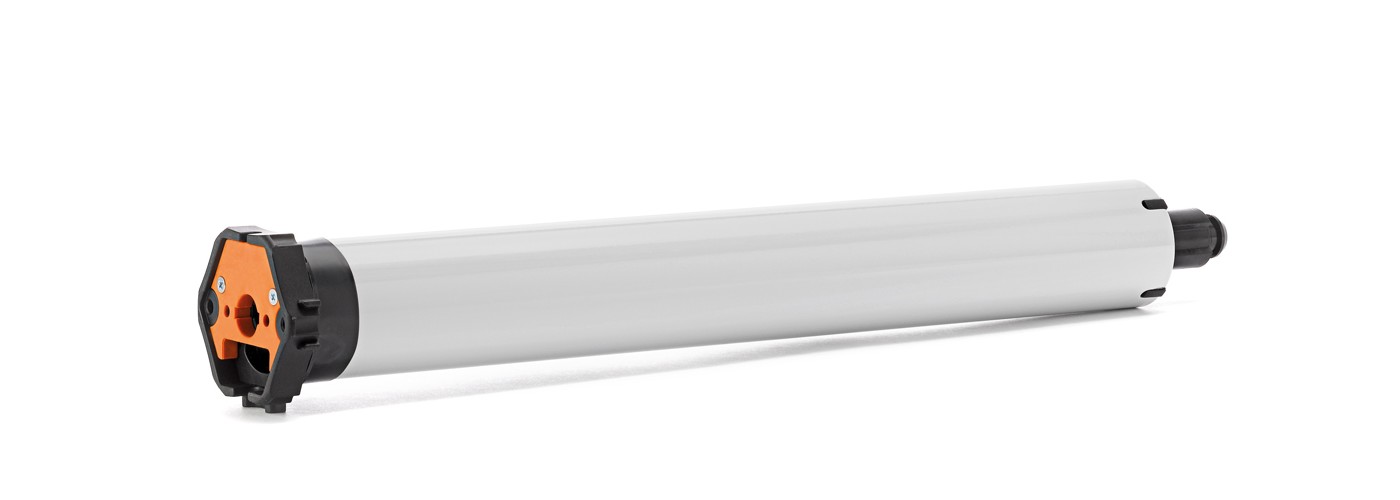

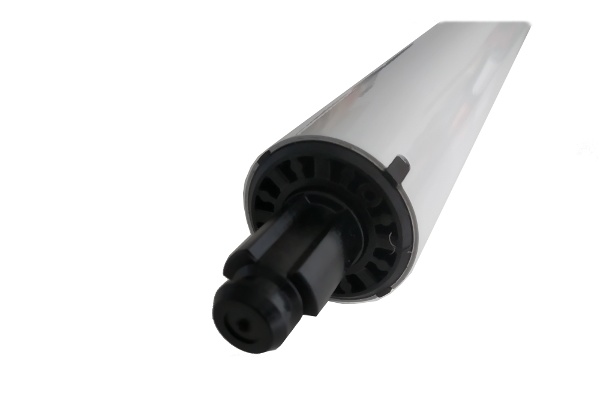

elero RolSmart M Kurzantrieb
Der Rohrantrieb in kurzer Bauform aus der RolSmart-Reihe. Zum Einbau in schmalen Rollladenelementen (Wellen ab 50mm). Er benötigt mindestens einen Endanschlag und ist nicht parallel schaltbar. Als Besonderheit verfügt dieser Antrieb über eine Softabschaltung und hat eine geräuschlose Softbremse.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab |
| Parallelschaltung nicht möglich |
| Benötigt mindestens einen Anschlag |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolSmart M10-K | 10 Nm | 0,60 A | 140 Watt |
| RolSmart M20 | 20 Nm | 0,90 A | 200 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolSmart M10-K | 14 U/min | 340110001 | 391 / 374,0 mm |
| RolSmart M20 | 14 U/min | 341310002 | 526 / 509,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x elero RolSmart M (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Teilkreis 48 und 60 mm (Alu) | universal (Kunststoff) max. 50 Nm |
 |
 |
| Art. Nr.: 230030001 | Art. Nr.: 230040001 |
| ► Typ 3 | ► Typ 4 |
| SKS max. 50 Nm | mit Grundplatte z.B. für VEKA-Variant-Elemente |
 |
 |
| Art. Nr.: 230040101 | Art. Nr.: 236159901 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
