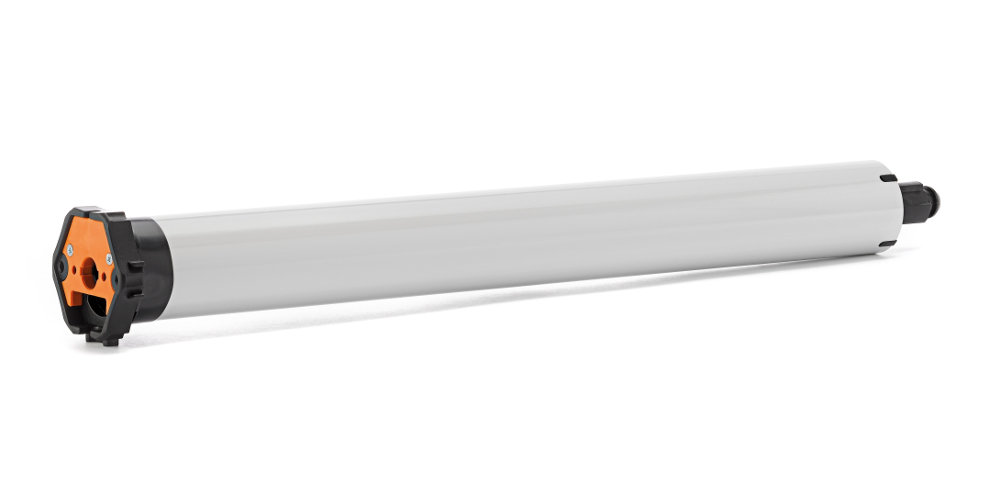

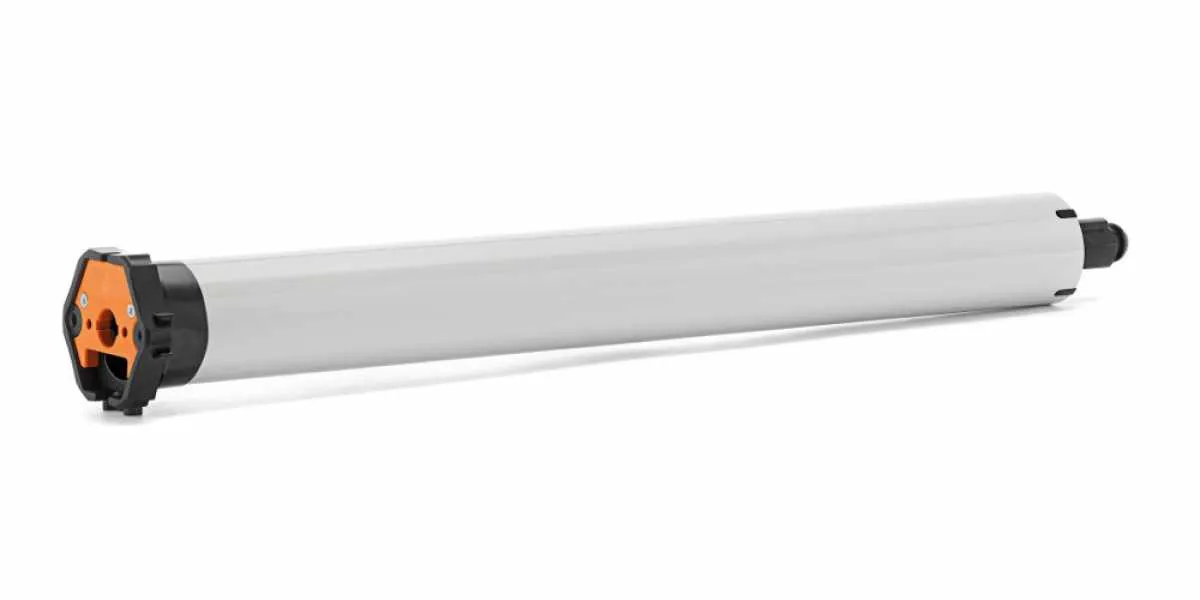

elero RolTop/D+ M Rohrantrieb

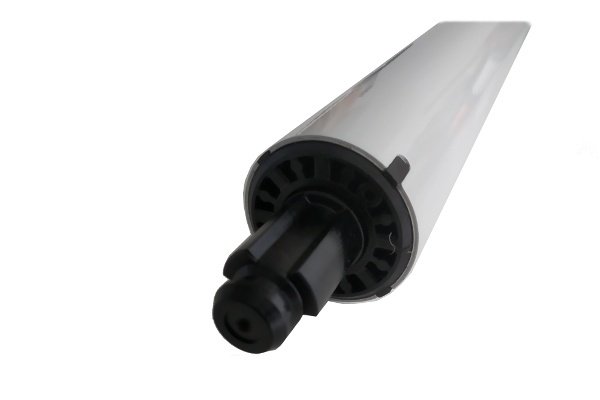

Plug & Play Antrieb | Der RolTop D+ benötigt oben und unten feste Anschlagpunkte. So funktioniert ein automatisches Erkennen und Einlernen der Endlagen (selbstlernend). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Zur Inbetriebnahme des RolTop D+ ist kein elero Montagekabel erforderlich. Das elero Montagekabel dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.
Produktbesonderheiten
 geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag
untere Endlage / auf Anschlag |
| Wichtig
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein.
|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop M6 | 6 Nm | 0,52 A | 118 Watt |
| RolTop M10 | 10 Nm | 0,60 A | 140 Watt |
| RolTop M20 | 20 Nm | 0,90 A | 200 Watt |
| RolTop M30 | 30 Nm | 0,90 A | 200 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop M6 | 14 U/min | 340130001 | 446 / 429,5 mm |
| RolTop M10 | 14 U/min | 340230001 | 466 / 449,0 mm |
| RolTop M20 | 14 U/min | 340330001 | 526 / 509,5 mm |
| RolTop M30 | 14 U/min | 340430001 | 516 / 499,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Teilkreis 48 und 60 mm (Alu) | universal (Kunststoff) max. 50 Nm |
 |
 |
| Art. Nr.: 230030001 | Art. Nr.: 230040001 |
| ► Typ 3 | ► Typ 4 |
| SKS max. 50 Nm | mit Grundplatte z.B. für VEKA-Variant-Elemente |
 |
 |
| Art. Nr.: 230040101 | Art. Nr.: 236159901 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
