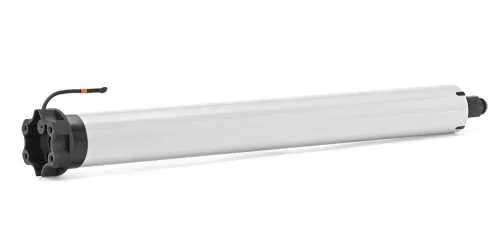

elero RolTop/D+ M-868 SH Funk-Rohrantrieb
Plug & Play Antrieb | Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft der Rollladen auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist der Rollladen festgefroren, schaltet der Antrieb ab. Diese Baugröße M der D+ Antriebe ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm und 30 Nm. Die Drehzahl der RevoLine M D+ Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle M-Antriebe mit einem Drehmoment bis einschließlich 20 Nm haben eine geräuschlose und verschleißfreie „Softbremse“.
Antriebsmerkmale
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
|
Rohrantrieb mit Stern-Motorkopf. Passend für gängige Stern-Motorlager (z. B. Somfy) |
Bidirektional
Softbremse ¹
Plug&Play
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
SH-Kopf (Sternkopf)
Wichtig:
Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z. B. Somfy).
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag
untere Endlage / auf Anschlag |
| Wichtig
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein.
|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ M10-868 SH | 10 Nm | 0,60 A | 140 Watt |
| RolTop/D+ M20-868 SH | 20 Nm | 0,90 A | 200 Watt |
| RolTop/D+ M30-868 SH | 30 Nm | 0,90 A | 200 Watt |
|
|
|
|
|

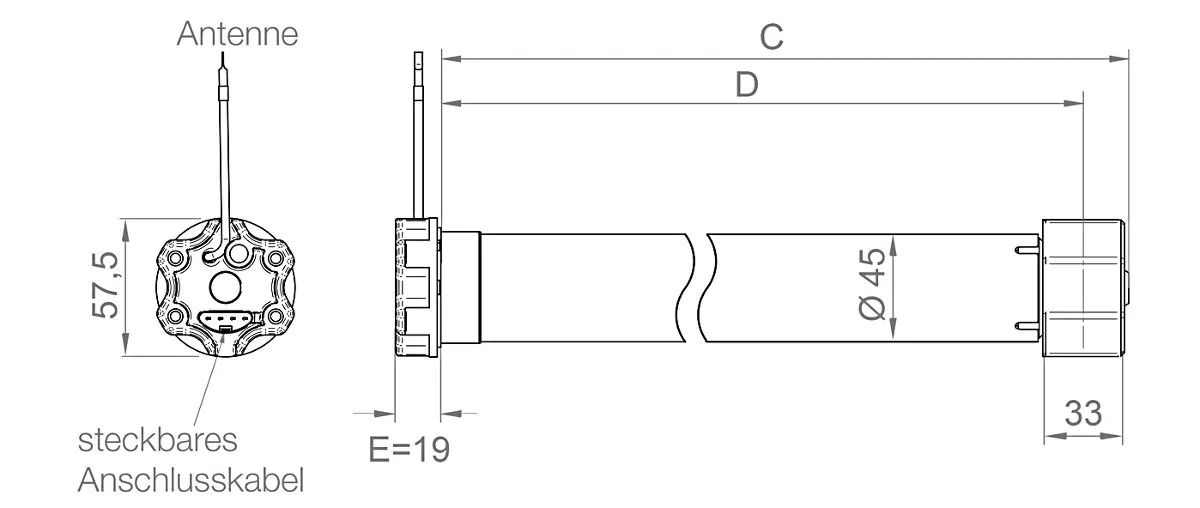

| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ M10-868 SH | 14 U/min | 390240006 | 466 / 449,0 mm |
| RolTop/D+ M20-868 SH | 14 U/min | 390340006 | 526 / 509,5 mm |
| RolTop/D+ M30-868 SH | 14 U/min | 390440006 | 516 / 499,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |
 |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M-868 SH (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
