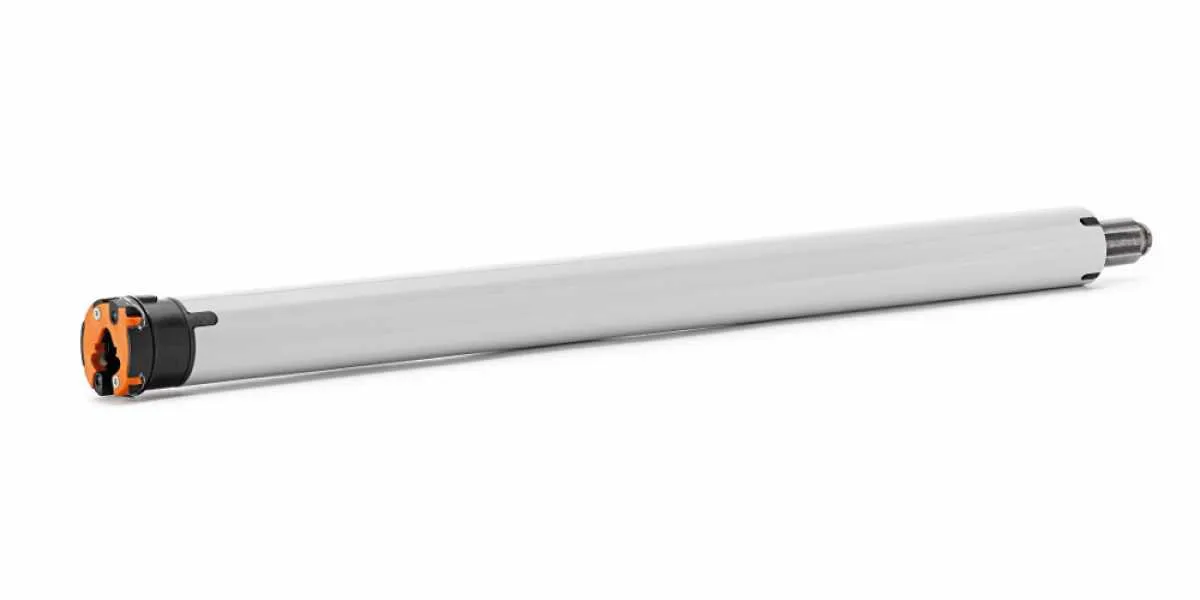

elero SunTop S Markisenantrieb

Mobile Preview: elero SunTop S Markisenantrieb

elero SunTop S Markisenantrieb

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Adapterset:

Anschlusskabel:

Motorlager / elero:

ab 176,72 EUR

inkl. 19% MwSt. zzgl. Versand

VERSANDKOSTENFREI / Deutschland

Beschreibung

Mit der Entwicklung der S-Antriebe für die Baureihen SunTop hat elero das Sortiment für kleine Markisen deutlich verbessert. Die Antriebe haben einen Durchmesser von 35 mm und eine Drehzahl von 30 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel oder Funksender. Die Baugröße S ist verfügbar mit einem Drehmoment von 7 Nm. Die Standarddrehzahl der SunTop RevoLine S-Antriebe beträgt 30 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Parallelschaltung möglich
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
SunTop S7/30 FL	7 Nm	0,73 A	168 Watt
Motortyp	Geschwindigkeit	Artikel-Nummer	Abmessungen
SunTop S7/30 FL	30 U/min	307510001	C = 534,0 mm D = 517,5 mm
Motortyp	Endschalterbereich	Betriebsdauer	Gewicht
SunTop S7/30 FL	40 Umdrehungen	4 min	1,3 kg
Rohrdurchmesser:	\| 35 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| 2 Meter (schwarz)

Motorlager

*► Typ 1*	*► Typ 2*

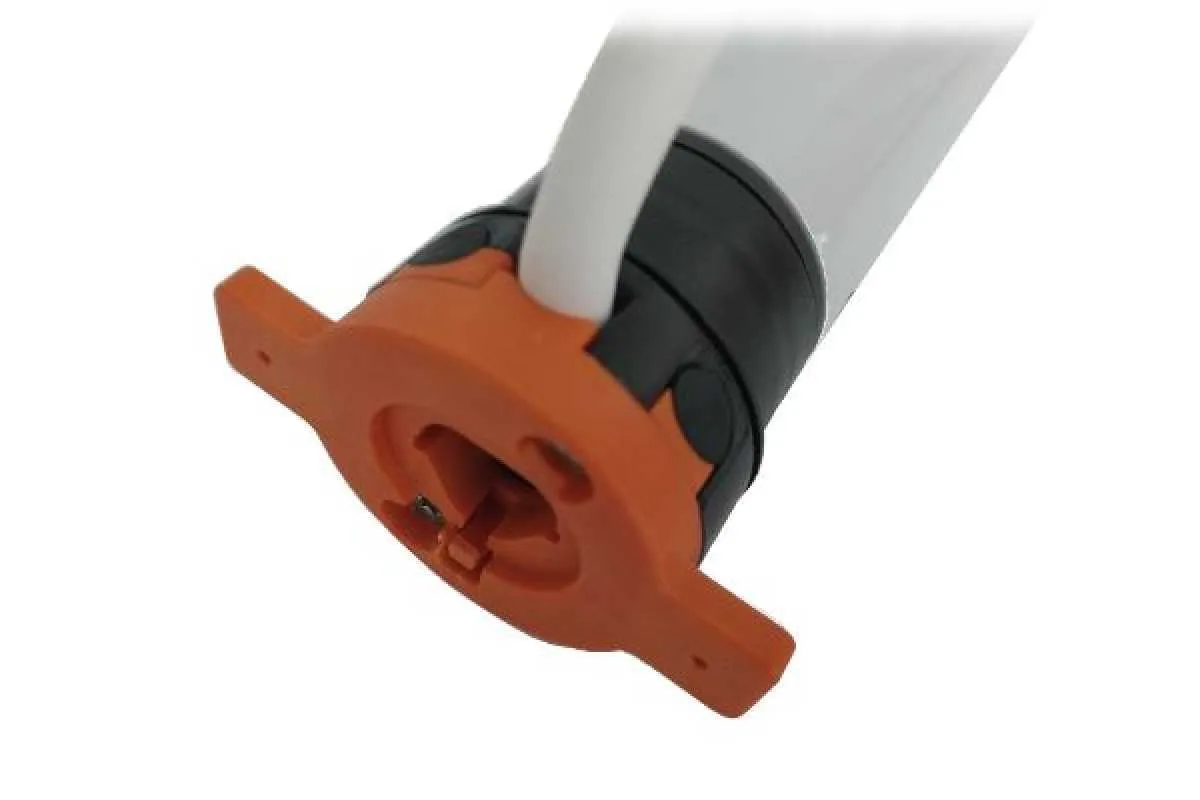

Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte

Art. Nr.: 231080001 \| Art. Nr.: 990007401	Art. Nr.: 233220001\| Art. Nr.: 990007401

*► Typ 4*
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

Art. Nr.: Art. Nr.: 220400001

Adapterset

PDF zum Ausdrucken finden Sie HIER

► Typ 1 Ø 52 x 1,5 mm		► Typ 2 Ø 63 x 1 mm

Art. Nr.: 220170001		Art. Nr.: 220040001

► Typ 3 Ø 40 x 1 mm / Ø 42 x 2 mm		► Typ 4 Ø 40 x 1,5 mm

Art. Nr.: 220110001		Art. Nr.: 220090001

► Typ 5 Ø 38 x 1 mm / Ø 40 x 2 mm		► Typ 6 Ø 42 x 1 mm

Art. Nr.: 131190601		Art. Nr.: 220150001

► Typ 7 Ø 50 x 1,5 mm		► Typ 8 Ø 50 x 2 mm

Art. Nr.: 220710001		Art. Nr.: 220160001

► Typ 9 8-kant, SW 40		► Typ 10 Ø 42 mm, Silent Gliss

Art. Nr.: 220100001		Art. Nr.: 230970001

► Typ 11 Ø 42 x 2 mm, Bautex		► Typ 12 Ø 43,5 mm / Ø 44 mm, Acmenda

Art. Nr.: 220130001		Art. Nr.: 220180001

► Typ 13 Ø 45 mm, Zurflüh-Feller		► Typ 14 Ø 47 mm, Alu. (TR)

Art. Nr.: 220140001		Art. Nr.: 220680001

► Typ 15 Ø 48 mm, GHC, AXE		► Typ 16 8-kant, SW 50

Art. Nr.: 220020001		Art. Nr.: 220060001

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 50 mm, ALU

Art. Nr.: 220070001		Art. Nr.: 220120001

► Typ 19 Ø 54 x 0,5 mm, Zurflüh-Feller		► Typ 20 8-kant, SW 60

Art. Nr.: 220080001		Art. Nr.: 220050001

Lieferumfang

bei Standardauswahl
1 x elero SunTop S (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.77 MB)
