elero SunTop/Z M RH Antrieb für Zip-Markisen

Mobile Preview: elero SunTop/Z M RH Antrieb für Zip-Markisen

Für ZIP-Markisen

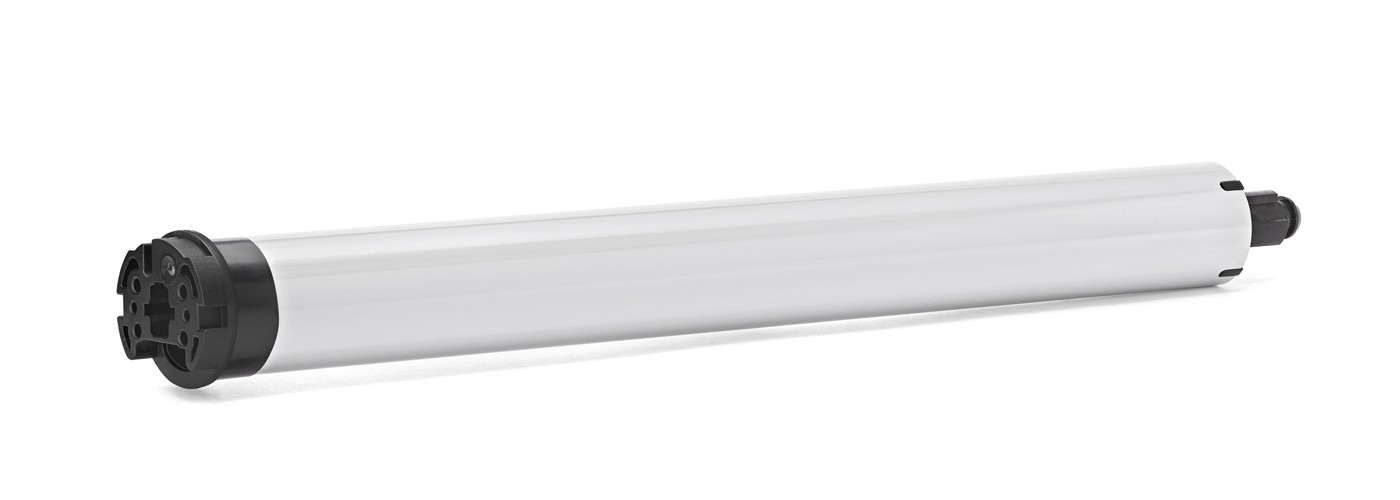

elero SunTop/Z M RH Antrieb für Zip-Markisen

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.
Verwendung:: ZIP-Markisen

Drehmoment:

Anschlusskabel:

Motorlager / elero:

Adapterset:

Zubehör:

ab 149,15 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Die RevoLine Rohrantriebe SunTop/Z M RH sind spezielle Antriebe für ZIP-Anlagen und verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft die Markise auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist die Markise festgefroren, schaltet der Antrieb ab. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm, und 30 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Abtriebsform ist bei allen RevoLine Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle M-Antriebe mit einem Drehmoment bis einschließlich 20 Nm haben eine geräuschlose und verschleißfreie „Softbremse“. Wenn die Endlagen auf Anschlag eingelernt werden, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Parallelschaltung möglich
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei einstellbar Typ 2 = obere Endlage / frei einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

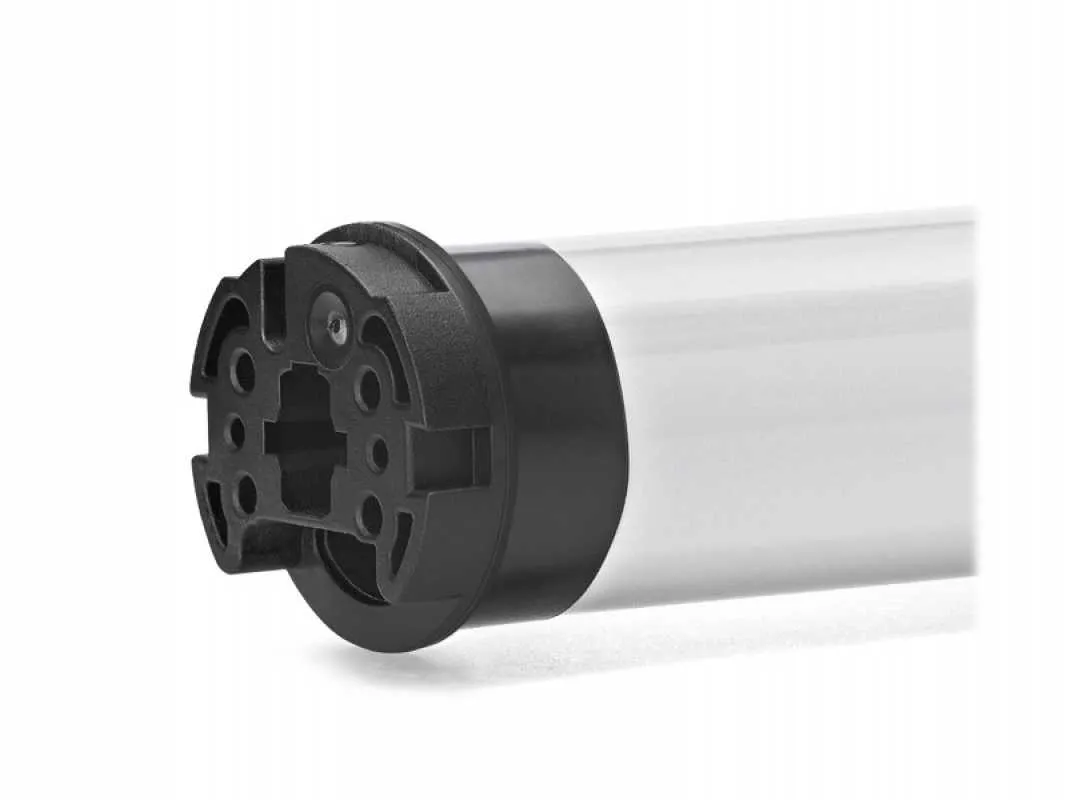

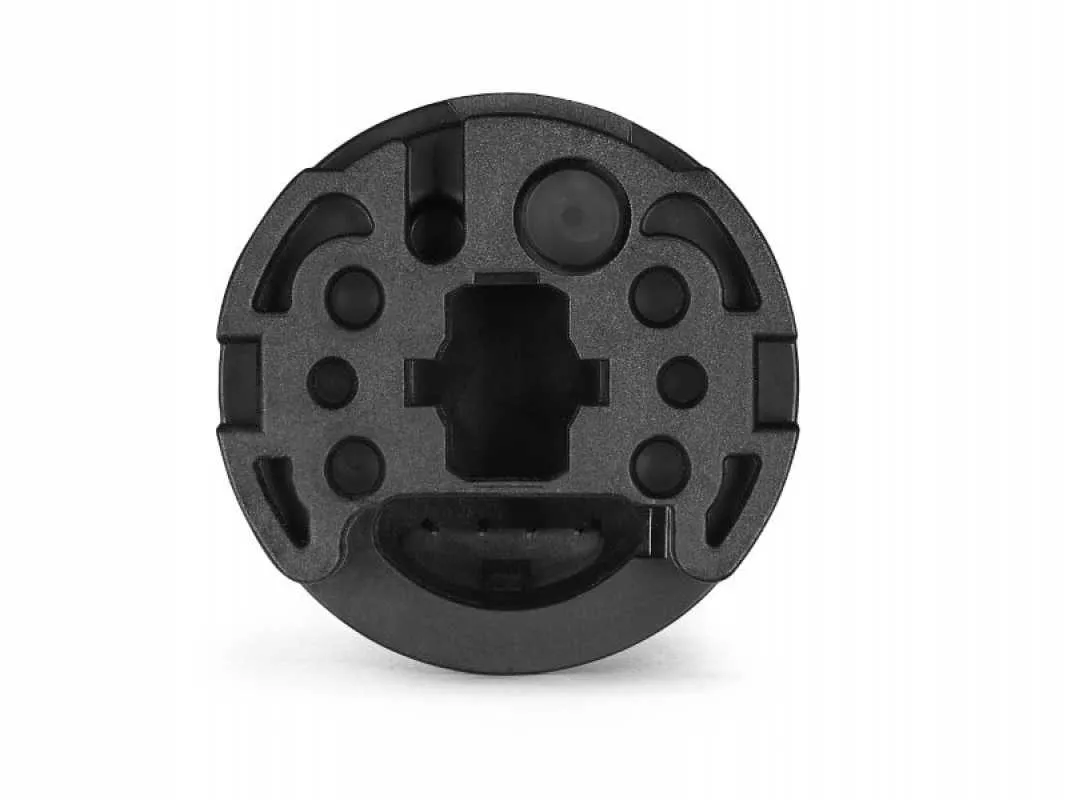

Schrauben für die direkte Befestigung am RH-Kopf

Technische Daten

Motortyp	Geschwindigkeit	Art. Nr.:	Drehmoment	Abmessung (C / D)	Stromaufnahme	Leistungsaufnahme
SunTop/Z M7/23 RH	23 U/min	386230001	7 Nm	466 / 449 mm	0,60 A	140 Watt
SunTop/Z M10 RH	14 U/min	386310001	10 Nm	466 / 449 mm	0,60 A	140 Watt
SunTop/Z M18/23 RH	23 U/min	386830001	18 Nm	516 / 499 mm	0,90 A	200 Watt
SunTop/Z M20 RH	14 U/min	386410001	20 Nm	527 / 510 mm	0,90 A	200 Watt
SunTop/Z M30 RH	14 U/min	386510001	30 Nm	516 / 499 mm	0,90 A	200 Watt

Endschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
-	45 mm	230/50 V / Hz	IP44	nach Wahl

Motorlager

*► Typ 1*
Wandanker rastbar	inkl. Bolzen und Gewindestift 16 x 10 mm

Art. Nr.: 239860001	Art. Nr.: 233747901

*► Typ 2*
Wandanker / Abmessungen	inkl. Bolzen und Gewindestift 16 x 10 mm
Lochabstand: 48 mm

Art. Nr.: 133000801	Art. Nr.: 233747901

*► Typ 3*
Bolzen 10 x 10 mm / max. 30 Nm / inkl. Gewindestift

Art. Nr.: 233750601

Adapterset

PDF zum Ausdrucken finden Sie → HIER

► Typ 1 Ø 57 mm, Ates, MHZ		► Typ 2 Ø 60 mm, AXE, Hüppe

Art. Nr.: 230410001		Art. Nr.: 230550001

► Typ 3 Ø 62 x 0,6 mm, Deprat		► Typ 4 Ø 63 x 1,0 mm

Art. Nr.: 230420001		Art. Nr.: 230310001

► Typ 5 Ø 70 mm Rundrohr		► Typ 6 Ø 70 mm Flachnut

Art. Nr.: 230180001		Art. Nr.: 230200001

► Typ 7 Ø 70 mm		► Typ 8 Ø 71 x 1,5 mm

Art. Nr.: 230650001		Art. Nr.: 230540001

► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr		► Typ 10 Ø 78 x 1 mm, Rau

Art. Nr.: 230150001		Art. Nr.: 230260001

► Typ 11 Ø 78 x 1 mm, Döhner		► Typ 12 Ø 85 x 1 mm

Art. Nr.: 230400001		Art. Nr.: 230170001

► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU	► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT

Art. Nr.: 230480001		Art. Nr.: 230530001

► Typ 15 Ø 90,5 x 1,25 mm, MHZ		► Typ 16 Ø 50 x 1,5 mm

Art. Nr.: 230580001		Art. Nr.: 131162901

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm

Art. Nr.: 131169901		Art. Nr.: 230440001

► Typ 19 Ø 63 x 1,5 mm		► Typ 20 Ø 70 x 1,5 mm

Art. Nr.: 230450001		Art. Nr.: 230460001

► Typ 21 Ø 83 x 1,5 mm		► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm

Art. Nr.: 230930001		Art. Nr.: 230510001

► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm		► Typ 24 Ø 50 mm, Soprofen

Art. Nr.: 230520001		Art. Nr.: 131178501

► Typ 25 8-kant SW 50		► Typ 26 Ø 53 mm, Deprat

Art. Nr.: 230120001		Art. Nr.: 230910001

► Typ 27 Ø 54 mm, Zurflüh-Feller		► Typ 28 Ø 55 mm, elero

Art. Nr.: 131161001		Art. Nr.: 230390001

► Typ 29 Ø 58 mm, Alu, Termo, Perco		► Typ 30 8-kant SW 60, IMBAC

Art. Nr.: 230500001		Art. Nr.: 230360001

► Typ 31 8-kant SW 60, Döhner, Selve		► Typ 32 8-kant SW 60, Bonfante

Art. Nr.: 233790001		Art. Nr.: 230560001

► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule	► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm

Art. Nr.: 230470001		Art. Nr.: 230490001

► Typ 35 Ø 62 mm, Le Profil, Krülland		► Typ 36 Ø 64 mm, Zurflüh-Feller

Art. Nr.: 230430001		Art. Nr.: 233800001

► Typ 37 Ø 65 mm, IMBAC, Eckermann		► Typ 38 Ø 65 mm, Hoos

Art. Nr.: 230320001		Art. Nr.: 230330001

► Typ 39 Ø 67 x 1,5 mm, MHZ		► Typ 40 8-kant SW 70, Selve

Art. Nr.: 230570001		Art. Nr.: 230110001

► Typ 41 Ø 76 x 1,2 mm, Wiral		► Typ 42 6-kant x 75, Butzbach, Mäule

Art. Nr.: 230340001		Art. Nr.: 230590001

► Typ 43 5-kant, 78 Meimo		► Typ 44 Ø 80 mm, Zurflüh-Feller

Art. Nr.: 230900001		Art. Nr.: 233820001

Lieferumfang

bei Standardauswahl
1 x elero SunTop/Z M RH (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager, Anschlusskabel und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.64 MB)
