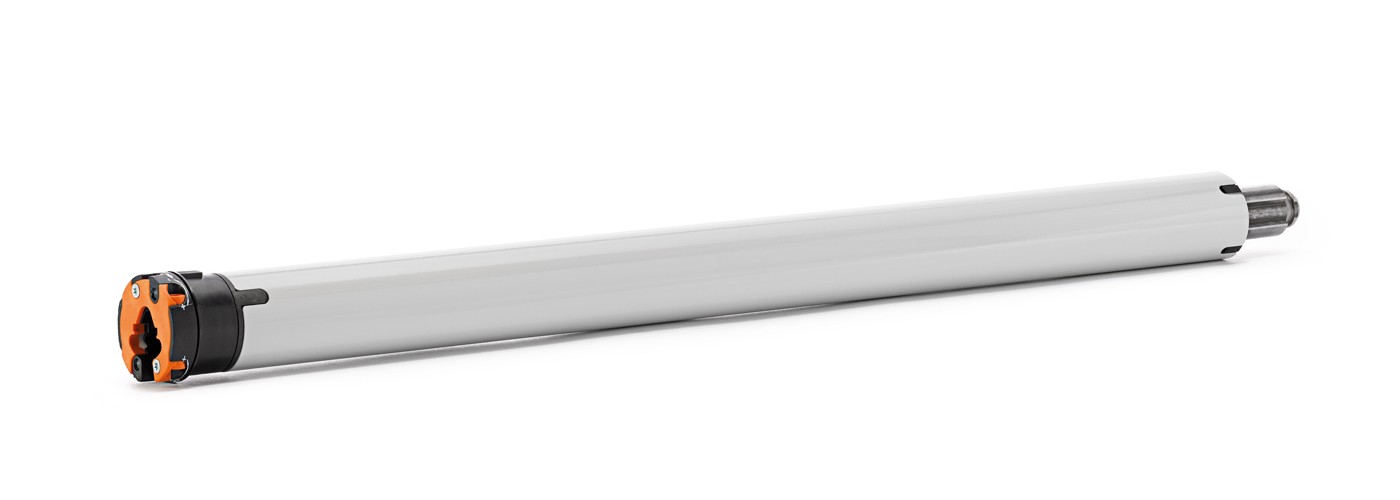

elero VariEco S Markisenantrieb
Mit der Entwicklung der S-Antriebe für die Baureihe VariEco hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 3 bis 12 Nm sowie Drehzahlen bis 30 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechanischen Endschaltern sind für Rollläden und textilen Sonnenschutz konzipiert.
Produktbesonderheiten
geräuschlose Softbremse (nur VariEco S8) | |
Endlagen über Einstellhilfe einstellbar (im Lieferumfang) | |
Parallelschaltung nur mit Trennrelais möglich |
Endlagen sind wie folgt einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
VariEco S5 FL | 5 Nm | 0,55 A | 140 Watt |
VariEco S8 | 8 Nm | 0,73 A | 168 Watt |
VariEco S10 FL | 10 Nm | 0,60 A | 140 Watt |
VariEco S12 FL | 12 Nm | 0,73 A | 168 Watt |
VariEco S12/11 FL | 12 Nm | 0,60 A | 140 Watt |
|
|
|
|
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
VariEco S5 FL | 17 U/min | 308430101 | 514 / 497,5 mm |
VariEco S8 | 17 U/min | 309530101 | 514 / 497,5 mm |
VariEco S10 FL | 17 U/min | 308730101 | 514 / 497,5 mm |
VariEco S12 FL | 17 U/min | 308630101 | 534 / 517,5 mm |
VariEco S12/11 FL | 11 U/min | 308550101 | 514 / 497,5 mm |
|
|
|
|
Rohrdurchmesser: | | 35 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | | 2 Meter (schwarz) |
|
bei Standardauswahl |
---|
1 x elero VariEco S (Drehmoment nach Wahl) |
1 x Bedienungsanleitung |
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
► Typ 1 | ► Typ 2 |

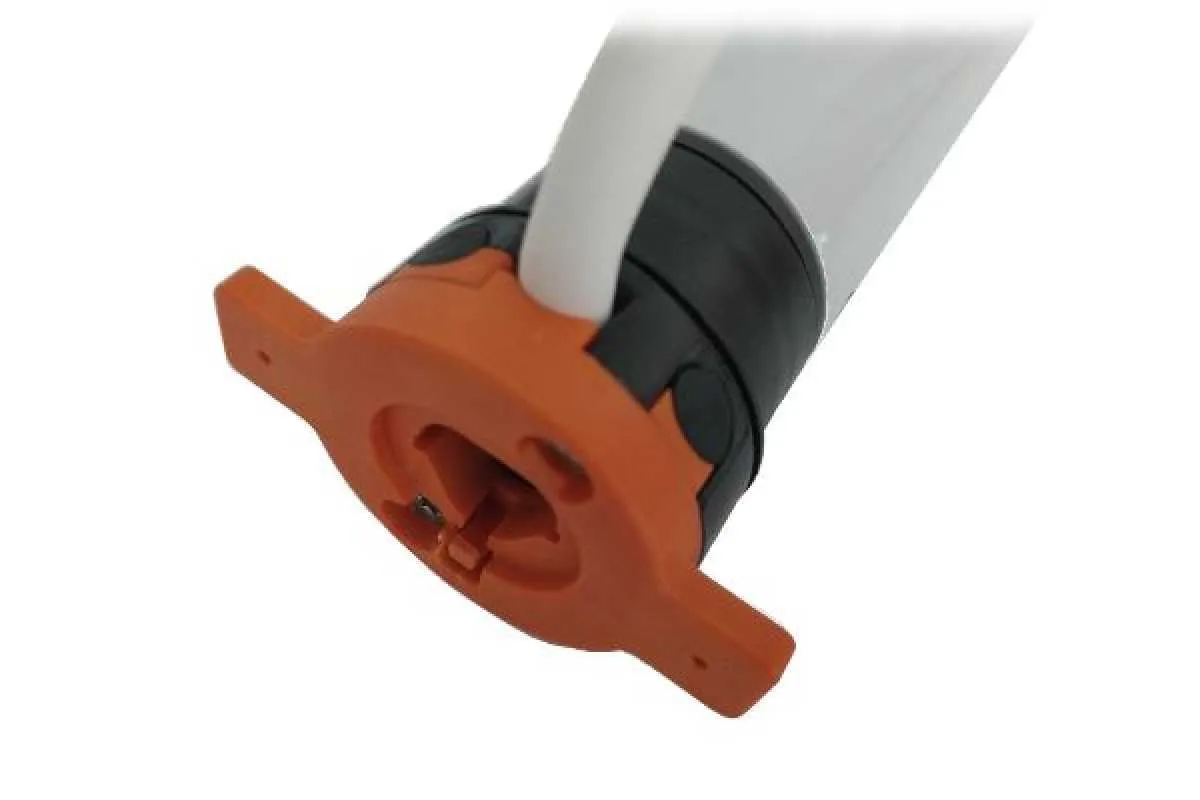

Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
► Typ 4 | |
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
|
Art. Nr.: Art. Nr.: 220400001 |
PDF zum Ausdrucken finden Sie HIER
► Typ 1 |
► Typ 2 |
||
Art. Nr.: 220170001 | Art. Nr.: 220040001 |
► Typ 3 |
► Typ 4 |
||
Art. Nr.: 220110001 | Art. Nr.: 220090001 |
► Typ 5 |
► Typ 6 |
||
Art. Nr.: 131190601 | Art. Nr.: 220150001 |
► Typ 7 |
► Typ 8 |
||
Art. Nr.: 220710001 | Art. Nr.: 220160001 |
► Typ 9 |
► Typ 10 |
||
Art. Nr.: 220100001 | Art. Nr.: 230970001 |
► Typ 11 |
► Typ 12 |
||
Art. Nr.: 220130001 | Art. Nr.: 220180001 |
► Typ 13 |
► Typ 14 |
||
Art. Nr.: 220140001 | Art. Nr.: 220680001 |
► Typ 15 |
► Typ 16 |
||
Art. Nr.: 220020001 | Art. Nr.: 220060001 |
► Typ 17 |
► Typ 18 |
||
Art. Nr.: 220070001 | Art. Nr.: 220120001 |
► Typ 19 |
► Typ 20 |
||
Art. Nr.: 220080001 | Art. Nr.: 220050001 |
- Betriebs- und Montageanleitung (1.76 MB)
