Nice Era M
Rohrmotor mit mechanischer Endlageneinstellung
Wichtiger Hinweis:

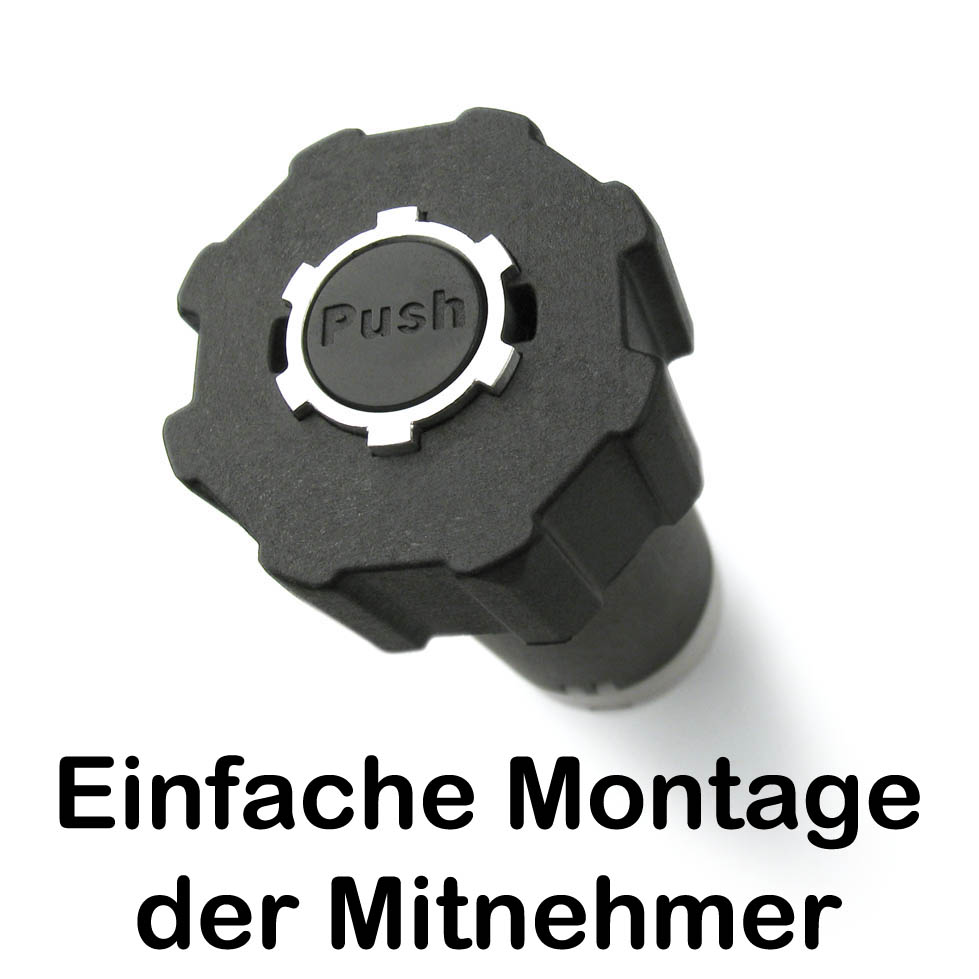

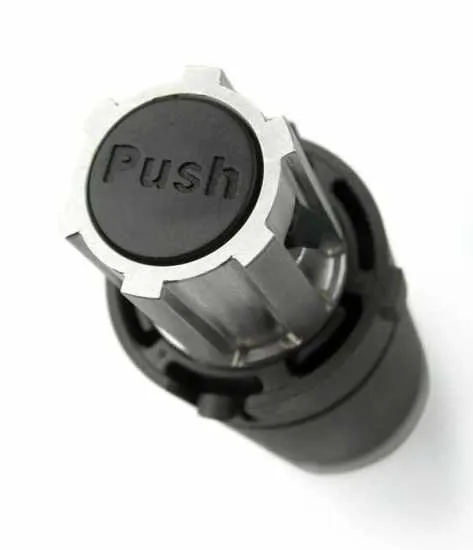

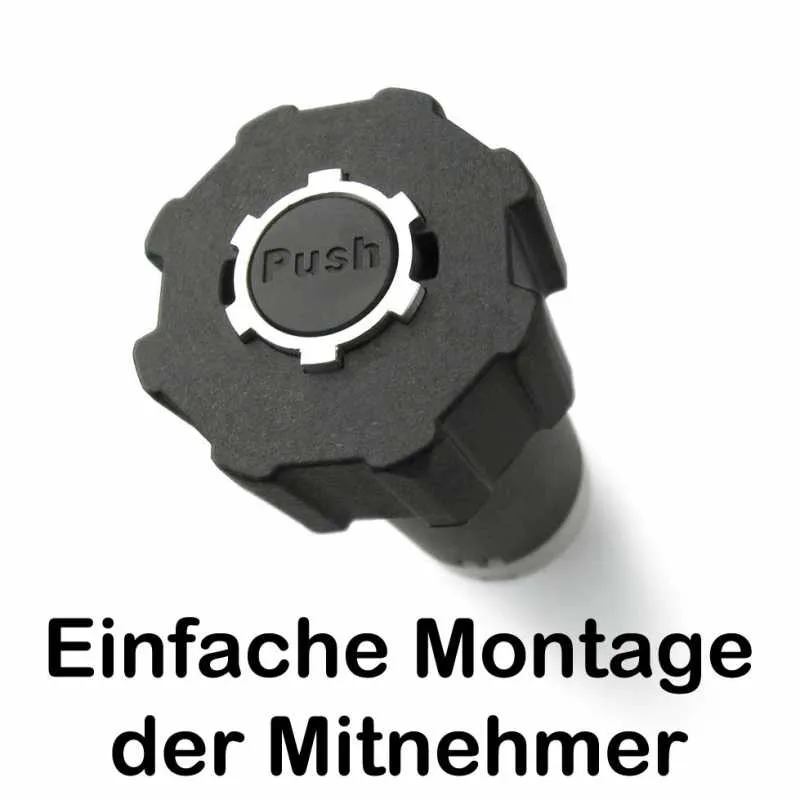

Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. |
| Nachfolgemodell des Rohrmotors Neo M und One-Max: Neo = NM15000, NM28000, NM46000, NM56000, NM65000, NM90000, NM93000 One-Max = XM1500000, XM2800000, XM5600000, XM7500000, XM9300000 |
|

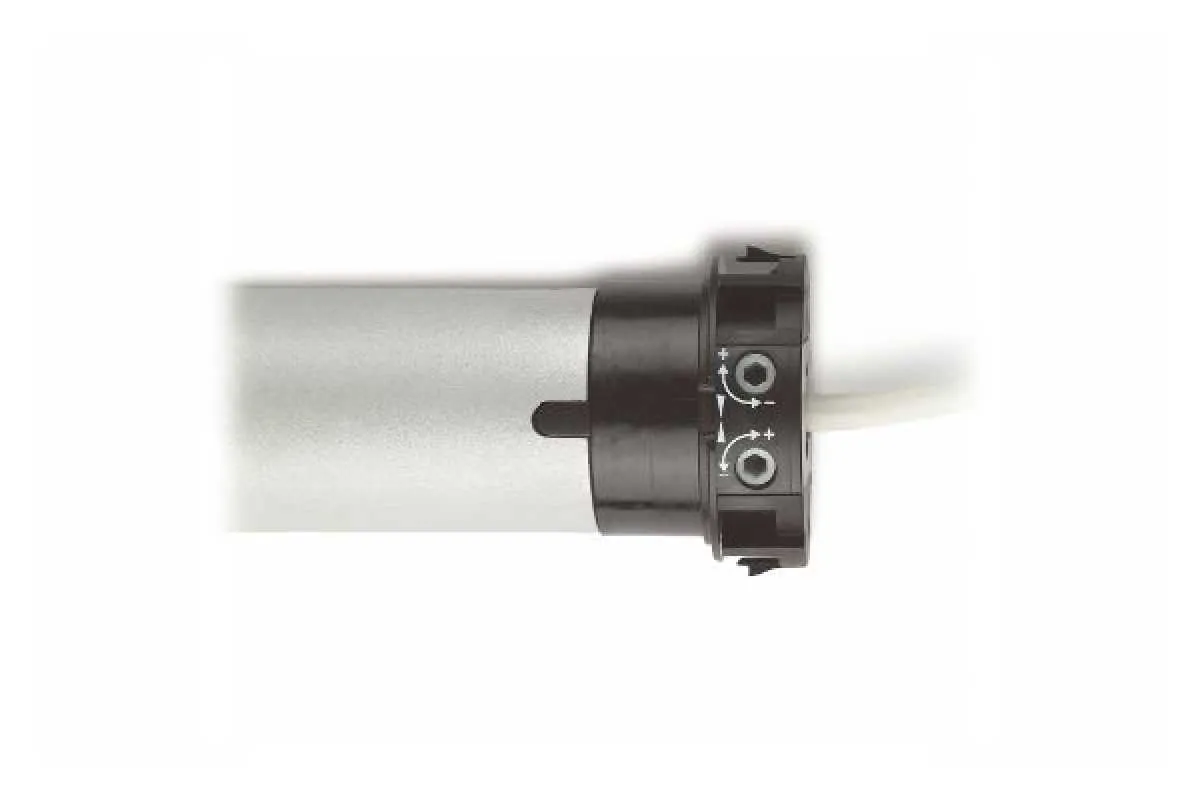

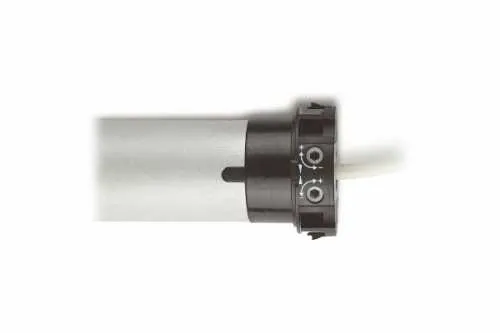

Einfach und praktisch. Einfache Endpunkteinstellung für oben und unten dank mechanischem Endschalter. |
|

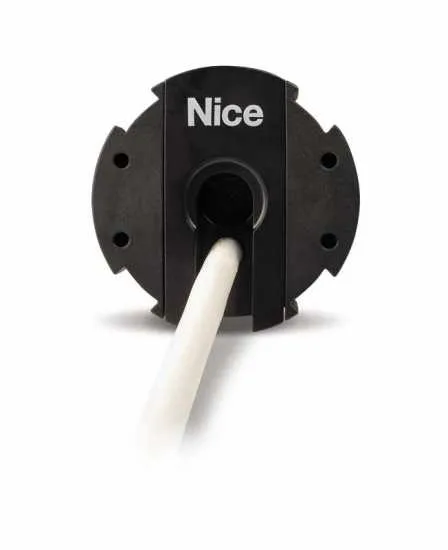

Einfache Installation. Dank kompaktem Motorkopf. |
| Motortyp | Alt | Drehmoment | Geschwindigkeit | Abmessungen | Angehobenes Gewicht | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|
| E M 426 | - | 4 Nm | 26 U/Min¹ | 426 mm | 8 kg | 0,50 A | 108 Watt |
| E M 517 | 5 Nm | 17 U/Min | 426 mm | 9 kg | 0,33 A | 75 Watt | |
| E M 817 | NM15000 | 8 Nm | 17 U/Min | 426 mm | 15 kg | 0,55 A | 120 Watt |
| E M 1026 | NM19000 | 10 Nm | 26 U/Min¹ | 451 mm | 19 kg | 0,78 A | 150 Watt |
| E M 1517 | NM28000 | 15 Nm | 17 U/Min | 451 mm | 28 kg | 0,75 A | 170 Watt |
| E M 3017 | NM46000/NM56000 | 30 Nm | 17 U/Min | 486 mm | 56 kg | 1,10 A | 250 Watt |
| E M 4012 | NM65000 | 40 Nm | 12 U/Min | 486 mm | 75 kg | 1,10 A | 245 Watt |
| E M 5012 | NM90000/NM93000 | 50 Nm | 12 U/Min | 486 mm | 95 kg | 1,10 A | 250 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 27 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,50 m |
| bei Standardauswahl |
|---|
| 1 x Nice Era M (Drehmoment nach Wahl) |
| 1 x Einstellstift für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch |
Universallager mit Flansch |
 |
 |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
|
► Typ 3 |
► Typ 4 |
| Einstellbares Universallager |
Kompakthalterung mit 2 Bohrungen M5 |
 |
 |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
|
► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: 515.07000 | ||
- Bedienungsanleitung für Era S, M, L. (3.05 MB)
- Nice Supportseite zum Dowload von Bedienungsanleitungen :
-
Auf dieser Seite finden Sie alle aktuellen Dokumente, Videos und Updates zu den Nice-Produkten.
