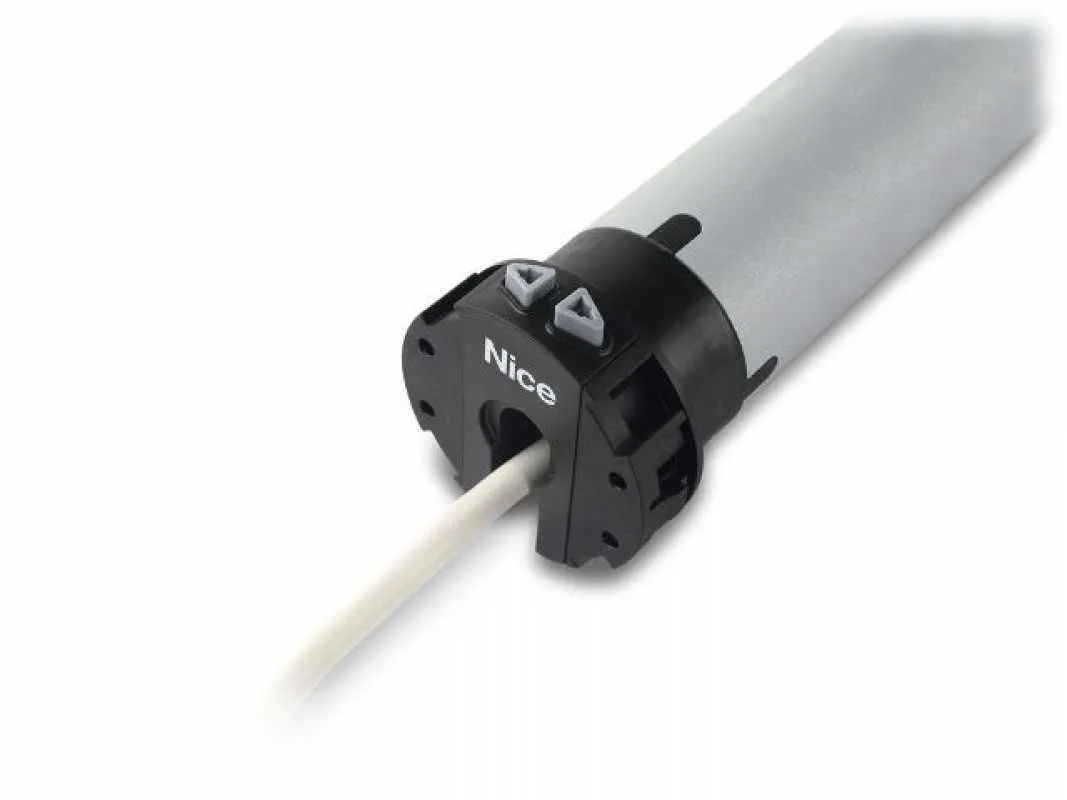

Nice Era Plus M
Rohrmotor mit Endlagentaster, eingebautem Funkempfänger und Nice TTBus-Technologie.
| Elektronische Endschalter | Eingebauter Funkempfänger | TTBus-Technologie |
 |
 |
|
| Manuelle Endlagenprogrammierung | Halb automatische Endlagenprogrammierung | Automatische Endlagenprogrammierung |
|
|
|
| Parallelschaltung | Rollladenschutz | Rollladenschutz (programmierbar) |
|
|
|
| Plug & Play | Smart-Memo | Zwischenposition |
|
|
|
Wichtiger Hinweis:
Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.
| Produktmerkmale |
|---|
| Ideal für Rollläden. Baugröße M 45 mm. |
| Nachfolgemodell des Rohrmotors Neoplus M: NM15000PP, NM28000PP, NM46000PP, NM56000PP, NM65000PP, NM90000PP, NM93000PP |
|
Einfachere Installation und Programmierung Intuitive und einfache Endlageneinstellung mit dem Taster der jeweiligen Drehrichtung. |
|
Dank integrierter elektronischen Platine können mehrere Motoren von einem einzigen Bedienelement parallel geschaltet werden, ohne zusätzliche Steuergeräte anschließen zu müssen. |
| Dank 3-Draht Technologie Nice TTBus Bedienung der Motorbewegung über Niederspannungssteuerung; einfacher und intuitiver Anschluss an die Wettersensoren kabelgebunden ohne externe Steuergeräte und/oder über Funk. |

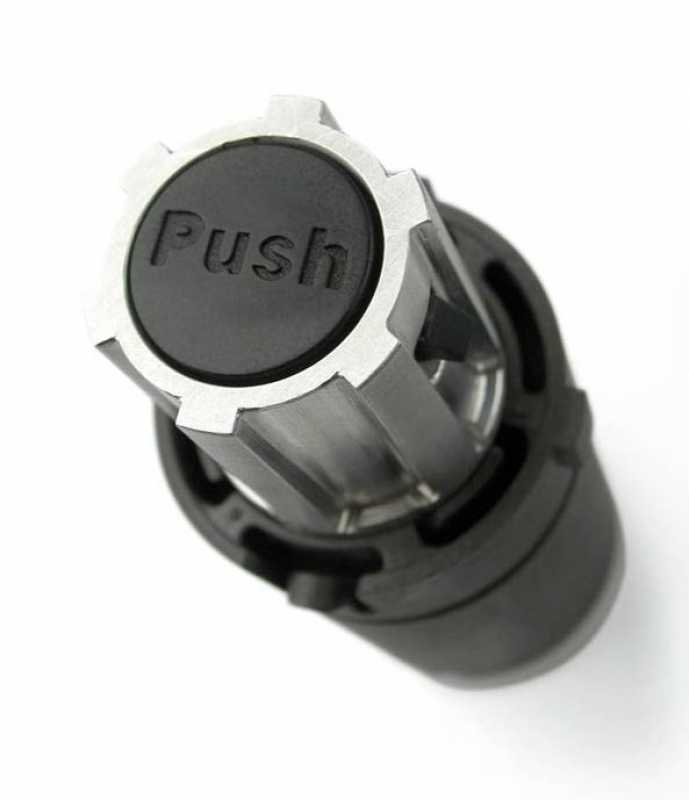

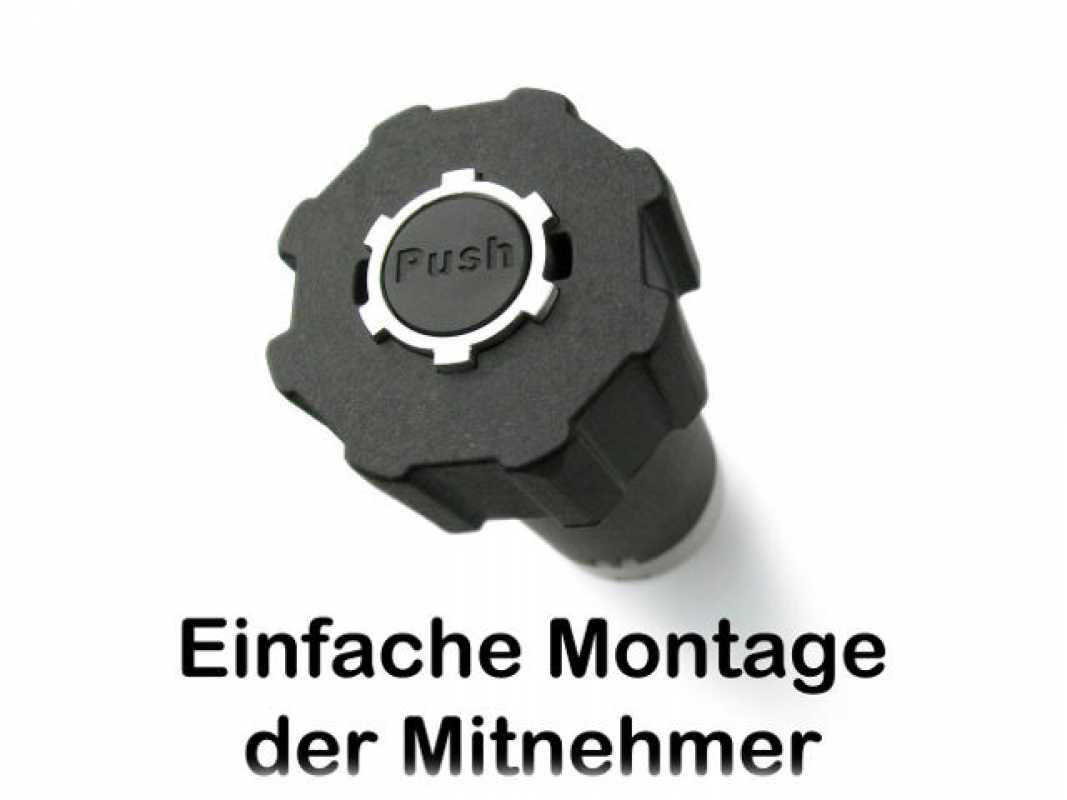

| Einfache Montage mit der neuen Kompakthalterung und dem innovativen Einrastsystem des Mitnehmerrads. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Plus M 817 | 8 Nm | 0,55 A | 120 Watt |
| E Plus M 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Plus M 3017 | 30 Nm | 1,10 A | 250 Watt |
| E Plus M 4012 | 40 Nm | 1,10 A | 245 Watt |
| E Plus M 5012 | 50 Nm | 1,10 A | 250 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
| 40 Nm | 12 U/min | 75 kg | 486 mm |
| 50 Nm | 12 U/min | 95 kg | 486 mm |
|
|
|
|
|
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x Nice Era Plus M (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch |
Universallager mit Flansch |
 |
 |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
|
► Typ 3 |
► Typ 4 |
| Einstellbares Universallager |
Kompakthalterung mit 2 Bohrungen M5 |
 |
 |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
|
► Typ 3 SW 70 |
► Typ 4 |
|
 |
 |
|
| Art. Nr.: 515.07000 | Art. Nr.: 515.05700 | |
|
► Typ 5 |
► Typ 6 SW 102 |
|
 |
 |
|
| Art. Nr.: 515.06010 | Art. Nr.: 515.01020 | |
