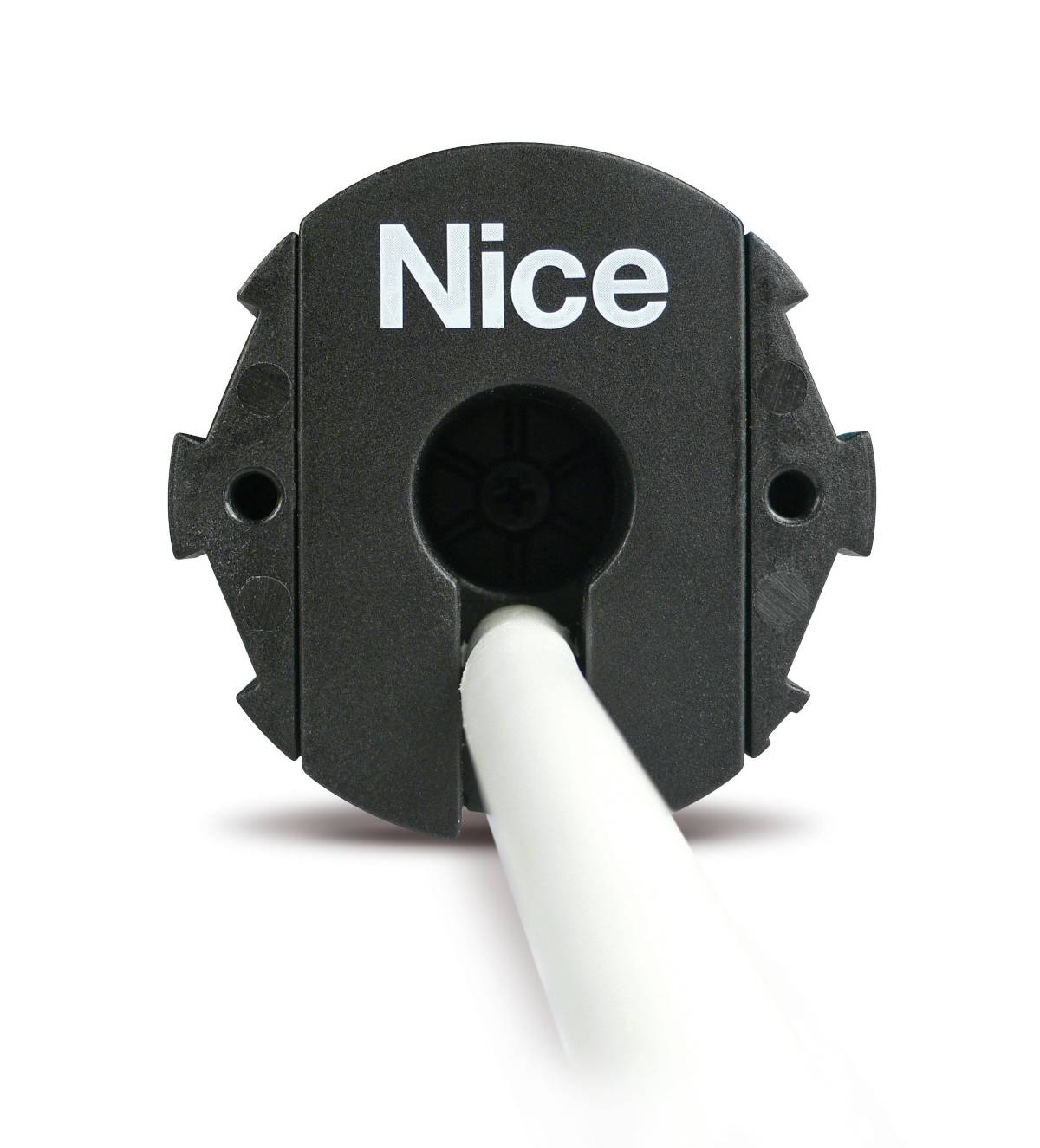

Nice Era Mat SA
Rohrmotor mit elektronischen Endschalter, eingebauten Funkempfänger und Nice TTBUS-Technologie.
| Elektronische Endschalter | Eingebauter Funkempfänger | TTBus-Technologie |
 |
|
|
| Manuelle Endlagenprogrammierung | Halb automatische Endlagenprogrammierung | Automatische Endlagenprogrammierung |
|
¹ |
² |
| Parallelschaltung | Rollladenschutz | Rollladenschutz (programmierbar) |
|
 |
|
| Plug & Play | Smart-Memo | Zwischenposition |
|
|
|
² = Nur in Verbindung mit festen Wellenanbindungen und Anschlagstoppern an der Endleiste.
| Produktmerkmale | |
|---|---|
|
Wichtiger Hinweis: Bei diesen Motoren mit Hinderniserkennung ist es wichtig das ihre Rollladenwelle mit 40 mm Schlüsselweite eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen und die Funktion der Hinderniserkennung durch schleifen des Motors an der Falz beeinträchtigen. |
 |
| Ideal für Rollläden. Baugröße M 35 mm | Nachfolger des Nice Neomat SA (NS12000MA, NS18000MA) | |
| Komplette und intiutive Programmierung | |
| Einfache Ferneinstellung der Endlagen mit Sender oder mit den externen Programmiergeräten O-View TT und TTP im automatischen, halbautomatischen oder manuellen Modus. Bequeme Rückmeldung über die Rollladenbewegung. |
|
|
Bequeme Rückmeldung über die Rollladenbewegung |
|
| Maximale Präzision der Rollladenposition dank dynamischer Selbstaktualisierung der Endlagen (nur in Automatik und Halbautomatik), mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. |
|
| Ebenen-Programmierung: schnell und sicher. Dank dieser Funktion sieht die Einstellung mehrere Auswahlmöglichkeiten vor, und bei falscher Auswahl startet die Programmierung wieder bei der vorherigen Ebene, ohne dass die bisher vorgenommenen Einstellungen neu programmiert werden müssen. |
|
| Dank integrierter elektronischen Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallelgeschaltet und von einem einzigen Bedienelement gesteuert werden. |
|
| Speichersperre zur Vermeidung versehentlicher Speicherungen. | |
| Einstellung mehrerer mittlerer Öffnungshöhen. | |
| Dank 3-Draht Technologie Nice TTBus. Bedienung der Motorbewegung über Niederspannungssteuerung |
|
| Maximale Präzision der Rollladenposition dank dynamischer Selbstaktualisierung der Endlagen (nur in Automatik und Halbautomatik), mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. |
|
| Die Encoder Technologie garantiert millimetergenaue Präzision und dauerhafte Beibehaltung der eingestellten Werte, auch bei hohen Temperaturen, sowie eine stets optimale Kraftwirkung auf den Rollladen. |
|
| Perfekter Lauf, auch bei Auftreten von Reibungen Schützt den Rollladen vor Frostschäden dank Kraftkontrolle während der Aufwärtsbewegung und erkennt Hindernisse bei der Abwärtsbewegung. Diese Hinderniserkennung ist verstellbar. |
|
| Geringer Zeitaufwand und einfache elektrische Anschlüsse dank doppelter Isolierung, die den Erdleiter überflüssig macht. |
|
| Niedriger Verbrauch in Standby. | |
Bedienungsanleitung
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Mat SA 611 | 6 Nm | 0,40 A | 90 Watt |
| E Mat SA 1011 | 10 Nm | 0,54 A | 120 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW40) | Abmessungen |
| 6 Nm | 11 U/min | 12 kg | 496 mm |
| 10 Nm | 11 U/min | 18 kg | 496 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2,5 Meter | 5 adrig |
|
| bei Standardauswahl |
|---|
| 1 x Nice Era Mat SA (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Vierkantbolzen 10 mm und Bügel |
Kunststoffhalterung mit Einrastung |
 |
  |
| 100 x 100 mm | max. 30 Nm |
| Art. Nr.: 523.10012 | Art. Nr.: 523.10014/525.10052 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 503.04000 |
