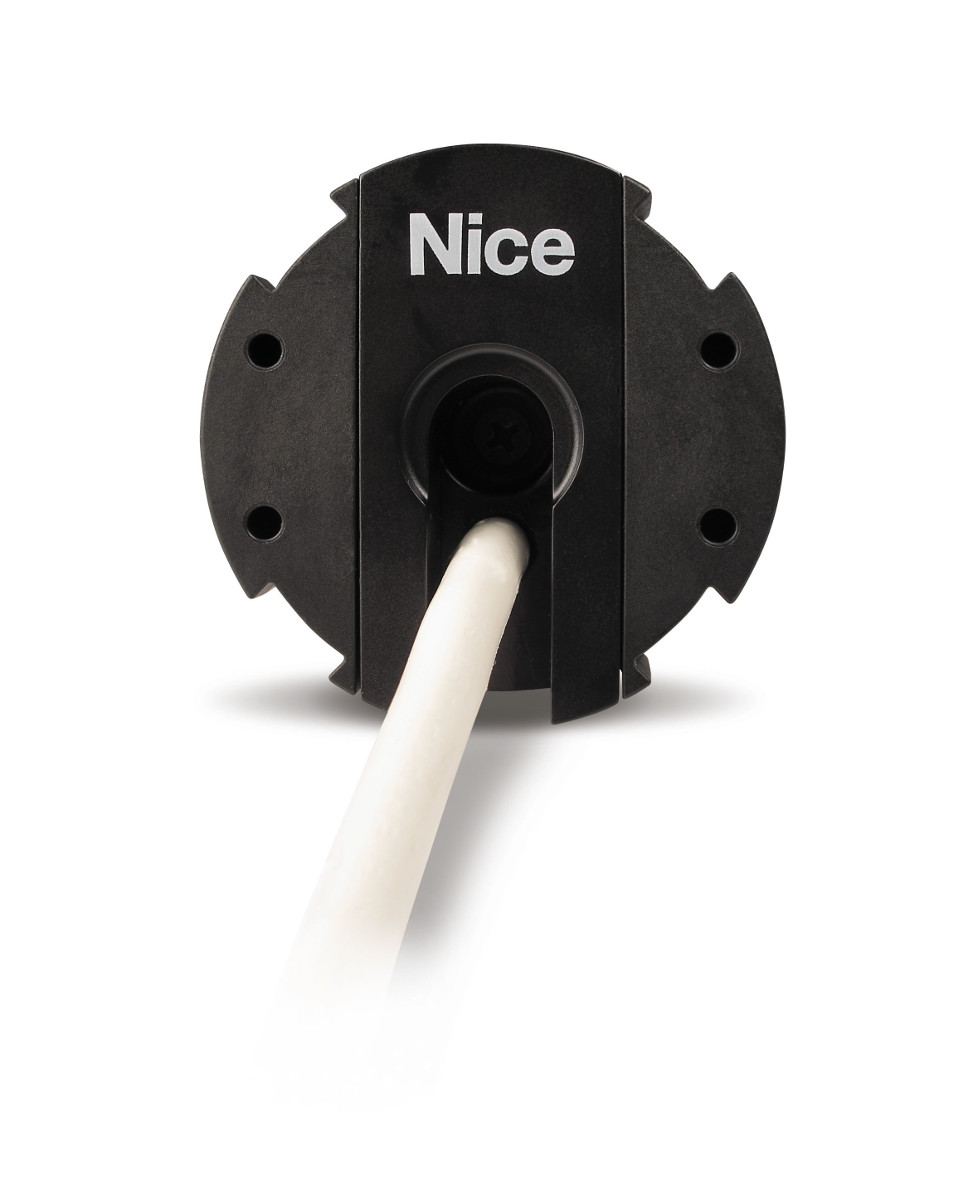

Nice Era Mat MA
Rohrmotor mit elektronischen Endschalter, eingebauten Funkempfänger und Nice TTBUS-Technologie.
| Elektronische Endschalter | Eingebauter Funkempfänger | TTBus-Technologie |
 |
|
|
| Manuelle Endlagenprogrammierung | Halb automatische Endlagenprogrammierung | Automatische Endlagenprogrammierung |
|
¹ |
² |
| Parallelschaltung | Rollladenschutz | Rollladenschutz (programmierbar) |
|
 |
|
| Plug & Play | Smart-Memo | Zwischenposition |
|
|
|
¹ = Nur in Verbindung mit festen Wellenanbindungen oder Anschlagstoppern an der Endleiste.
² = Nur in Verbindung mit festen Wellenanbindungen und Anschlagstoppern an der Endleiste.
Wichtiger Hinweis:

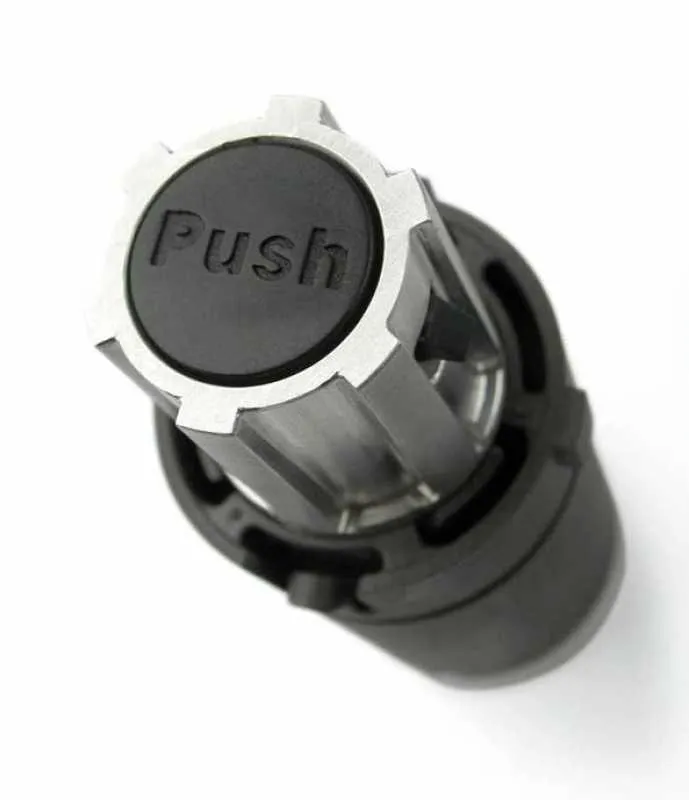

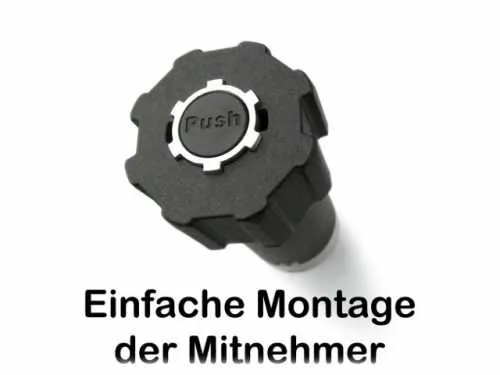

Beim Austausch eines Rohrmotors der alten Baureihe NEO ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.
| Produktmerkmale |
|---|
| Ideal für Rollladen. |
| Nachfolgemodell des Rohrmotors Neomat MA: NM15000MA, NM28000MA, NM46000MA, NM56000MA, NM65000MA, NM90000MA, NM93000MA |
|
Komplette und intuitive Programmierung. |
| Bequeme Rückmeldung über die Rollladenbewegung. |
|
Ebenen-Programmierung: schnell und sicher. Dank dieser Funktion sieht die Einstellung mehrere Auswahlmöglichkeiten vor, und bei falscher Auswahl startet die Programmierung wieder bei der vorherigen Ebene, ohne dass die bisher vorgenommenen Einstellungen neu programmiert werden müssen. |
| Speichersperre zur Vermeidung versehentlicher Speicherungen. Einstellung mehrerer mittlerer Öffnungshöhen. |
| Dank 3-Draht Technologie Nice TTBus: Bedienung der Motorbewegung über Niederspannungssteuerung. |
| Dank integrierter elektronischer Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallel geschaltet und von einem einzigen Bedienelement gesteuert werden. |
| Sicherheit für den Antrieb. Maximale Präzision der Rollladenpositionen dank dynamischer Selbstaktualisierung der Endlagen (nur in Automatik und Halbautomatik), mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. Die Encoder-Technologie garantiert millimetergenaue Präzision und dauerhafte Beibehaltung der eingestellten Werte, auch bei hohen Temperaturen, sowie eine stets optimale Krafteinwirkung auf den Rollladen. |
| Perfekter Lauf, auch bei Auftreten von Reibungen: Schützt den Rollladen vor Frostschäden dank Kraftkontrolle während der Aufwärtsbewegung und erkennt Hindernisse bei der Abwärtsbewegung. Diese Hinderniserkennung ist verstellbar. Garantiert einen angemessenen Einbruchschutz. |
| Besonders für kompakte Anwendungen geeignet: Nutzlänge 426mm, in den Ausführungen bis 5 Nm und 8 Nm bei 17rpm. |
| Niedriger Verbrauch in Standby. |
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Mat MA 517 | 5 Nm | 0,33 A | 75 Watt |
| E Mat MA 817 | 8 Nm | 0,55 A | 120 Watt |
| E Mat MA 1517 | 15 Nm | 0,75 A | 170 Watt |
| E Mat MA 3017 | 30 Nm | 1,10 A | 250 Watt |
| E Mat MA 4012 | 40 Nm | 1,10 A | 245 Watt |
| E Mat MA 5012 | 50 Nm | 1,10 A | 250 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW60) | Abmessungen |
| 5 Nm | 17 U/min | 9 kg | 426 mm |
| 8 Nm | 17 U/min | 15 kg | 426 mm |
| 15 Nm | 17 U/min | 28 kg | 451 mm |
| 30 Nm | 17 U/min | 56 kg | 486 mm |
| 40 Nm | 12 U/min | 75 kg | 486 mm |
| 50 Nm | 12 U/min | 95 kg | 486 mm |
|
|
|
|
|
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x Nice Era Mat MA (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Kompakthalterung mit Flansch |
Universallager mit Flansch |
 |
 |
| 100 x 100 mm | 100 x 60 mm |
| Art. Nr.: 535.10012 | Art. Nr.: 535.10017 |
|
► Typ 3 |
► Typ 4 |
| Einstellbares Universallager |
Kompakthalterung mit 2 Bohrungen M5 |
 |
 |
| Art. Nr.: 535.10037 | Art. Nr.: 535.10010 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| Art. Nr.: 515.05200 | Art. Nr.: 515.06000 |
|
► Typ 3 SW 70 |
► Typ 4 |
|
 |
 |
|
| Art. Nr.: 515.07000 | Art. Nr.: 515.05700 | |
|
► Typ 5 |
► Typ 6 SW 102 |
|
 |
 |
|
| Art. Nr.: 515.06010 | Art. Nr.: 515.01020 | |
