Rademacher RolloTube Automatisierungs-Set Standard










Mit dem Automatisierungs-Set von Rademacher automatisieren Sie einen Rollladen spielend einfach - Montagematerial und Anleitung inklusive. Kein lästiges zusammensuchen von Einzelteilen, kein fehlendes Material vor Ort, einfach komplett! Kaufen, auspacken, einbauen - fertig. Und das für die gängigsten Fenster-breiten bis 1,85 cm.
Der Rohrmotor M-line Medium (MLIM 20/16PZ-AS) ist ein selbstlernender Rohrmotor mit Sanftanschlag. Zur einfachen und schnellen Integration in das Rademacher-Funksystem verfügt er über eine integrierte Schnittstelle. Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt den Rollladen durch seine integrierte Blockiererkennung sowie seine besonders sensible Hinderniserkennung. Sobald der Rollladen blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube M-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 60.
Der Rohrmotor M-line Medium (MLIM 20/16PZ-AS) ist ein selbstlernender Rohrmotor mit Sanftanschlag. Zur einfachen und schnellen Integration in das Rademacher-Funksystem verfügt er über eine integrierte Schnittstelle. Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt den Rollladen durch seine integrierte Blockiererkennung sowie seine besonders sensible Hinderniserkennung. Sobald der Rollladen blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube M-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 60.
Endlageneinstellung
Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
² = Antrieb erkennt automatisch ob starre Wellenverbinder oder Befestigungsfedern montiert sind. | |||
³ = Einstellung über Setztaste am Motorkopf oder mit Universal-Einstellkabel. | |||
|
Funktionsübersicht RolloTube Rohmotoren
Endlageneinstellung
Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
![]() |
![]() |
![]() |
![]() |
|
|
|
|
¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
² = Antrieb erkennt automatisch ob starre Wellenverbinder oder Befestigungsfedern montiert sind. | |||
³ = Einstellung über Setztaste am Motorkopf oder mit Universal-Einstellkabel. | |||
|
Produktmerkmale MLIM Antriebe (Nachfolger des ILIM) | |
---|---|
Plug & Play:
|
|
Alternativ sind Endpunkte manuell einstellbar:
|
|
Sanftanschlag schont das gesamte System | |
Exakte Positionserfassung und Drehmomentüberwachung | |
Blockiererkennung in beide Laufrichtungen | |
Steckbares Kabel / 2,5 m Anschlusskabel aus PVC beiligend / Weitere Anschlusslängen (5 m/10 m als optional erhältlich) | |
Parallel schaltbar | |

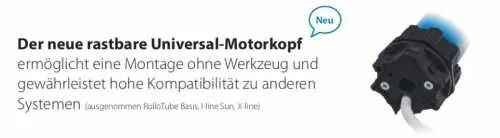

Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen | |
Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter | |
Plug & Play auch bei Verwendung von Befestigungsfedern und Stoppern/Stopperleiste | |
Automatische Erkennung, ob starre Wellenverbinder oder Befestigungsfedern montiert sind | |
Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) | |
Sensible und schonende Hinderniserkennung | |
Deaktivierung des Freilaufs führt zur Umwandlung des M-line zu einem C-line Motor |
Bedienungsanleitung

Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
MLIM 20/16PZ | 20 Nm | 26602000 | 0,64 A | 145 Watt |
|
|
|
|
|
Drehmoment | Geschwindigkeit | Abmessungen | ||
20 Nm | 16 U/min | 487 mm | ||
|
|
|
|
|
Rohrdurchmesser | 45 mm | Kabellänge | ||
Stromversorgung | 230/50 V Hz | 2,5 m | ||
Schutzart | IP 44 |

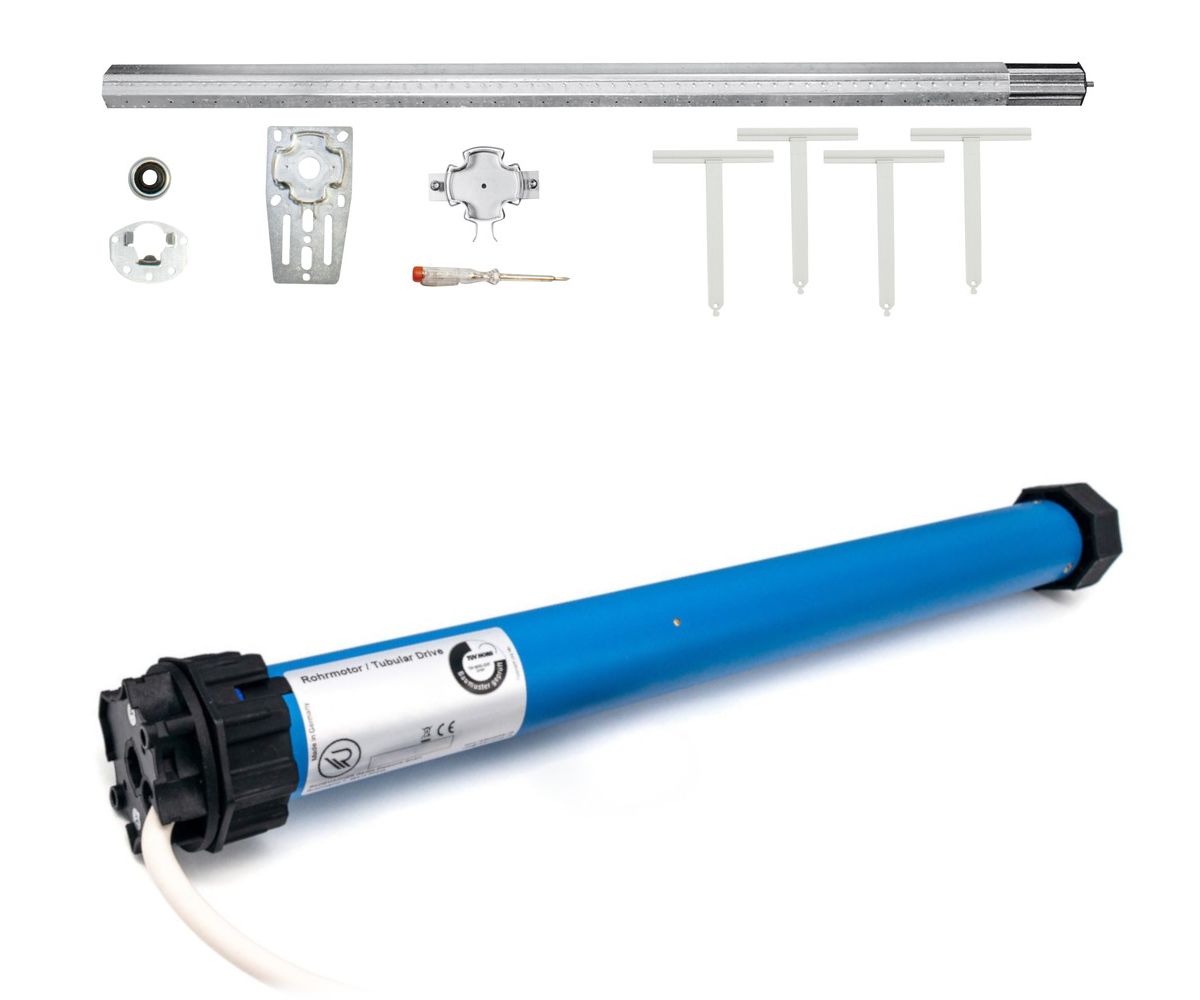

1 x RolloTube I-line DuoFern MLIM 20/16PZ
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für Achtkantwelle SW 60 | Art. Nr.: 93600738

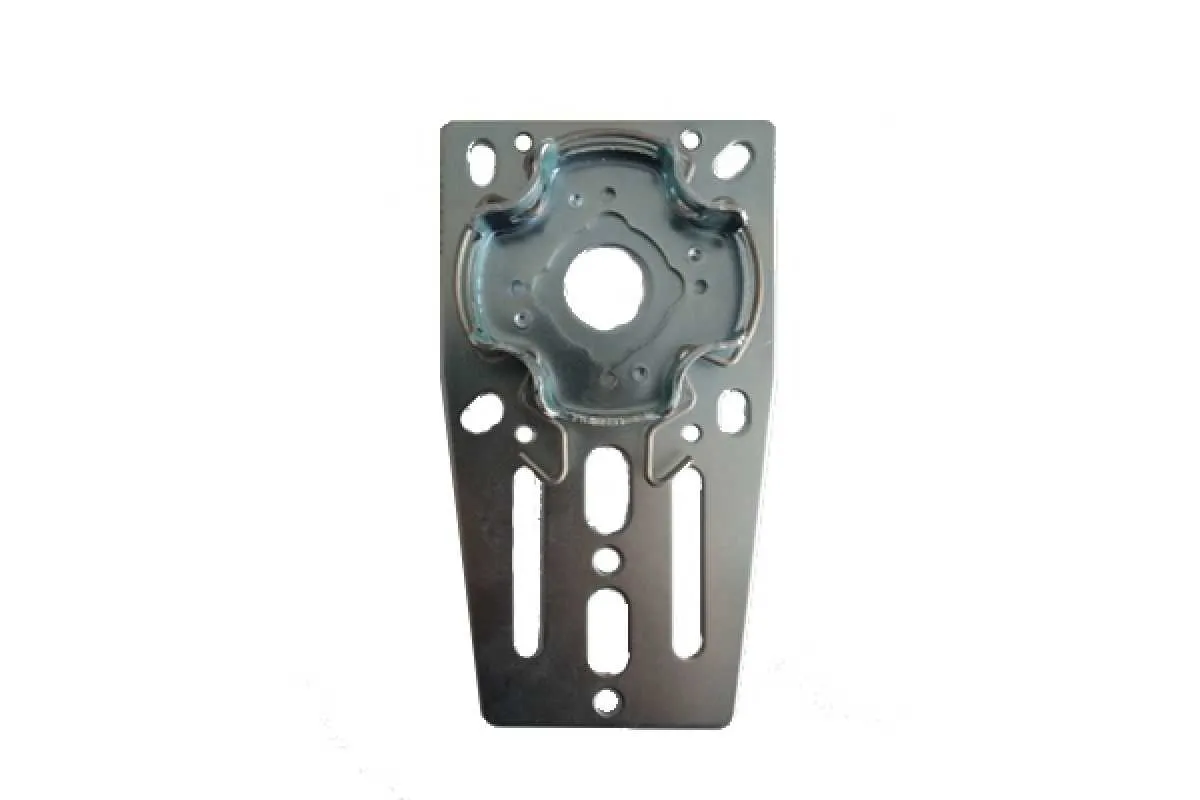

1 x Click-Fertigkastenlager Art. Nr.: 94401504
1 x Altbaulager
1 x Achtkant-Stahlwelle SW 60 (Teleskopwelle, max 185 cm)
4 x Befestigungsfedern
1 x Gegenlager
1 x Kugellager (für Gegenlager)
1 x Spannungsprüfer
1 x Einbauanleitung/Bedienungsanleitung
