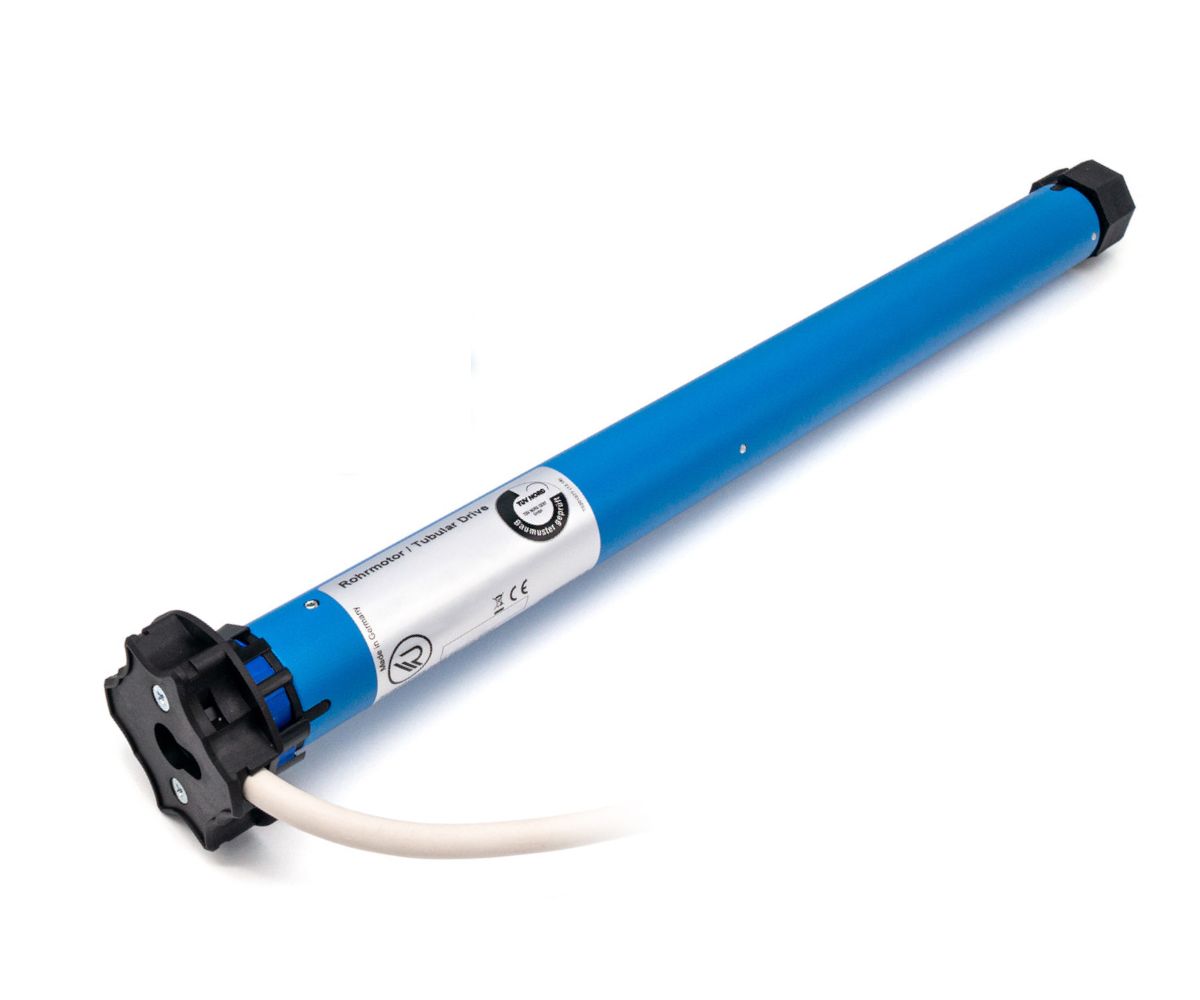

Der RolloTube C-line Small (CLIS 06/28PZ, CLIS 10/16PZ) ist ein selbstlernender Rohrmotor mit Sanftanschlag. Durch Plug & Play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder sowie Stopper oder eine Stopperleiste. Alternativ sind die Endpunkte auch manuell über die Setztaste und Zuleitung einstellbar. Der Motor hat eine exakte Positionserfassung und Drehmomentüberwachung und schützt dank integrierter Blockiererkennung in beide Laufrichtungen den Behang vor Schäden. Der Motor ist zudem parallel schaltbar und verfügt über einen rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube C-line hat ein steckbares Kabel und wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5m ausgeliefert. Weitere Anschlusskabel (5m/10m) sind als Zubehör erhältlich. Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 40. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 60, Rundwellen mit einem Durchmesser von 40 und 50 mm und Siralwellen mit einem Durchmesser von 50 mm adaptiert werden. Der Rohrmotor ist in Drehmomenten von 6 Nm (Drehzahl 28 U/min) und 10 Nm (Drehzahl 16 U/min) erhältlich. Wichtiger Hinweis zur Montage ► hier.

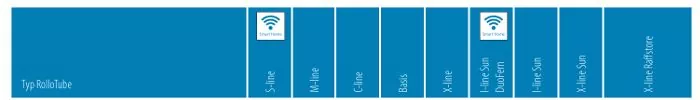

Funktionsübersicht RolloTube Rohmotoren
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
|
|
|
|
|
 oben (Kasten) |
 ³ |
¹ |
¹ |
|
|
|
|
|
 unten (Fensterbank) |
³ |
² |
² |
|
|
|
|
|
| ¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
| ² = Nur in Verbindung mit starren Wellenverbinder möglich. | |||
| ³ = Einstellung mit Setztaste oder Universal-Einstellkabel möglich. | |||
|
|
|||
|
Zum laden der Werkseinstellung Universal-Einstellkabel oder externen Taster mit zwei Schaltkontakten verwenden.
|
|||
|
|
|||
| Produktmerkmale CLIS Antriebe | |
|---|---|
|
Einfachste Inbetriebnahme:
|
|
|
Alternativ sind Endpunkte manuell einstellbar:
|
|
|
Randbedingung:
|
|
| Sanftanschlag schont das gesamte System | |
| Exakte Positionserfassung und Drehmomentüberwachung | |
| Blockiererkennung in beide Laufrichtungen | |
| Steckbares Kabel / 2,5 m Anschlusskabel aus PVC beiligend / Weitere Anschlusslängen (5 m/10 m als optional erhältlich) | |
| Parallel schaltbar | |

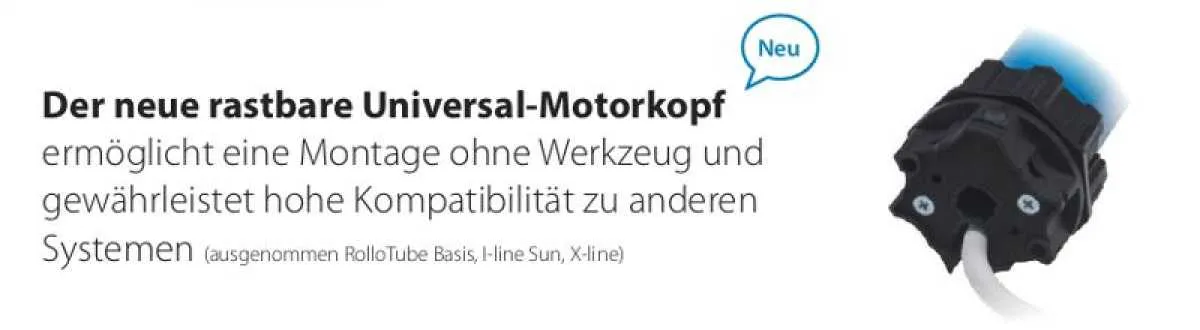

| Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen | |
| Einfacher Betrieb des Rollladenantriebs über Zeitschaltuhren, Funkaktoren oder handelsüblichen Rollladenschalter | |
|
|
 |
Kurzanleitung Auswahlhilfe
| Elektrische Daten | ||||
|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
| CLIS 06/28PZ | 6 Nm | 22400656 | 0,53 A | 121 Watt |
| CLIS 10/16PZ | 10 Nm | 22401066 | 0,53 A | 121 Watt |
|
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Abmessungen | ||
| 6 Nm | 28 U/min | 485 mm | ||
| 10 Nm | 16 U/min | 485 mm | ||
|
|
|
|
|
|
| Rohrdurchmesser | 35 mm | Kabellänge | 2,5 m | |
| Stromversorgung | 230/50 V Hz | |||
| Schutzart | IP 44 | |||
1 x RolloTube I-line CLIS (Drehmoment nach Wahl)
1 x Anschlussleitung 2,5 Meter
1 x Adapter und Mitnehmer für Achtkantwelle SW 40 | Art. Nr.: 93400118
1 x Universalantriebslager zur Befestigung am Mauerwerk oder in Vorbau-/Aufsatzelementen Art. Nr.: 94401505
1 x Adapter für Click-Antriebslager Art. Nr.: 94401500
| ► Im Lieferumfang | |
| Click-Universantriebslager | Adapter für Click-Antriebslager |
 |
 |
| Art. NR.: 94401505 | Art. Nr.: 94401500 |
