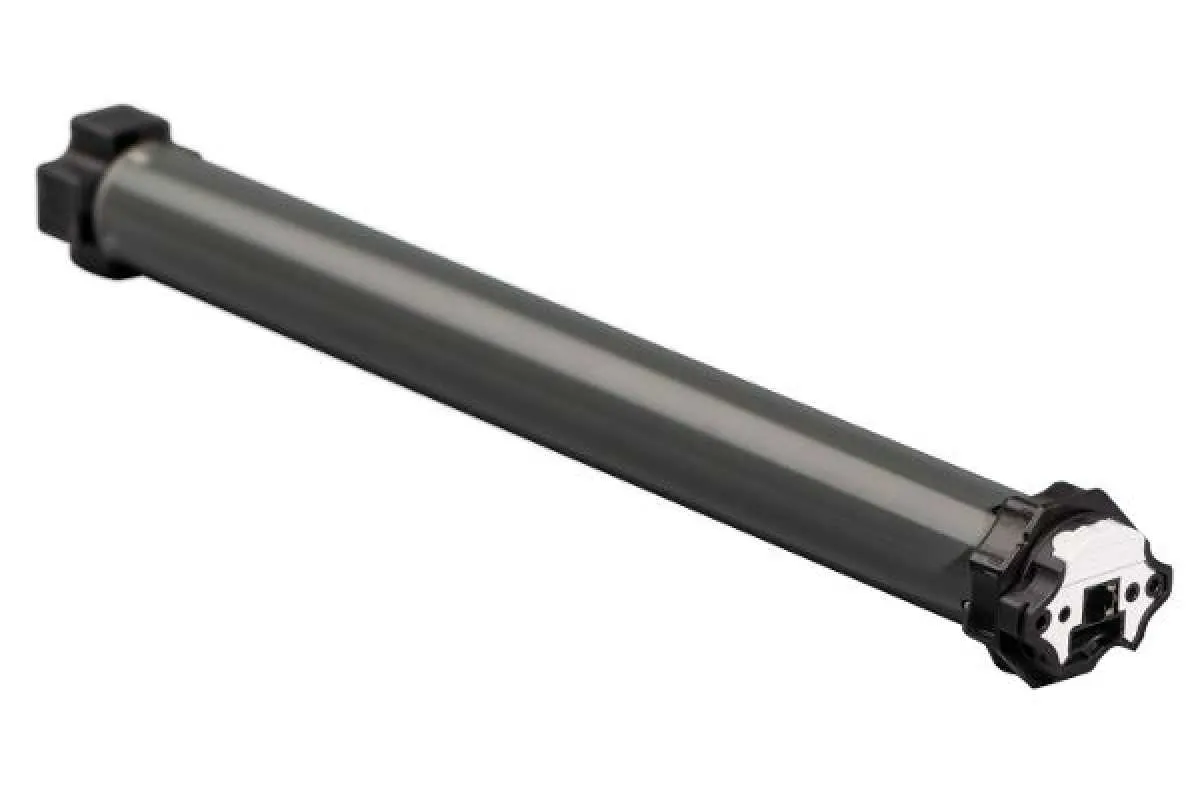

Selve SE Plus / Baureihe 2
Selve SE-Plus Antriebe mit elektronischer Endabschaltung sind durch ihre Vielseitigkeit in Rollläden oder Sonnenschutzanlagen einsetzbar. Diese Motoren können auf feste Endpunke oder auf Drehmomentabschaltung gefahren werden. Wenn ein oberer Anschlag am Rollladen vorhanden ist kann durch einfaches anfahren des unteren Endpunktes gefolgt durch ein Auffahren des Rollladens die Einstellung mit einen einfachen Rollladenschalter vorgenommen werden. Ist kein oberer Anschlag vorhanden kann nur mit dem Einstellschalter der obere feste Endpunkt eingestellt werden. Der SE-Plus Antrieb lässt sich leicht einbauen, bequem justieren sowie ohne Zusatzelemente parallel schalten. Wenn die Antriebe an herkömmliche Wellen angepasst werden müssen, ist das kein Problem – dank des innovativen Adaptersystems. Weitere Details finden sie in der Bedienungsanleitung.
Produktmerkmale SE Plus Antriebe |
---|
Leichte Einstellbarkeit des Antriebs über die vieradrige Anschlussleitung ohne den Rollladenkasten öffnen zu müssen |
Überlastschutz |
Parallelschaltung mehrerer SELVE-Elektronik-Antriebe ohne zusätzliche Schaltelemente möglich |
Leichtes Anpassen an alle herkömmlichen Rollladenwellen durch ein perfektes Adaptersystem |
Automatische Drehrichtungszuordnung |
Sanftes Anlaufen unter den Rollladenkasten mit automatischer Endlastung (wenn oberer Anschlag vorhanden) |
Automatischer Längenausgleich (Kein Nachstellen des Rollladens nach Dehnung notwendig) |
Motoranschlussleitung: |
Steckbare Anschlussleitung in verschiedenen Längen erhältlich |
Endlageneinstellung: |
Einstellung Endpunkte „Punkt zu Anschlag“ oder „Punkt zu Punkt“ Kein oberer Anschlag nötig bei positionsgenauer Abschaltung |
Elektrische Daten | ||||
---|---|---|---|---|
Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
Selve SE Plus 2/7 | 7 Nm | 382020 | 0,41 A | 95 Watt |
Selve SE Plus 2/10 | 10 Nm | 382040 | 0,45 A | 105 Watt |
Selve SE Plus 2/15 | 15 Nm | 382050 | 0,66 A | 152 Watt |
Selve SE Plus 2/20 | 20 Nm | 382060 | 0,75 A | 172 Watt |
Selve SE Plus 2/30 | 30 Nm | 382070 | 0,95 A | 220 Watt |
Selve SE Plus 2/40 | 40 Nm | 382080 | 1,50 A | 345 Watt |
Selve SE Plus 2/50 | 50 Nm | 382190 | 1,50 A | 345 Watt |
|
|
|
|
|
Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
7 Nm | 17 U/min | 19 kg | 497 mm | |
10 Nm | 17 U/min | 25 kg | 497 mm | |
15 Nm | 17 U/min | 35 kg | 522 mm | |
20 Nm | 17 U/min | 45 kg | 537 mm | |
30 Nm | 17 U/min | 67 kg | 557 mm | |
40 Nm | 17 U/min | 88 kg | 559 mm | |
50 Nm | 12 U/min | 102 kg | 559 mm | |
|
|
|
|
|
Rohrdurchmesser | 45 mm | |||
Stromversorgung | 230/50 V Hz | |||
Schutzart | IP 44 |
► Typ 3 | ► Typ 4 |
für Aufsatzelemente | für Aufsatzelemente Rund |
Lagerplatte 100 x 100 mm für Kopfkontur |
System Thyssen Innenvierkant 12 mm |
Art. Nr.: 283045 | Art. Nr.: 283081 |
Weitere Motorlager für diese Antriebe finden Sie ► hier.
Adapter-Set Tabellenübersicht als PDF öffnen | |
► Typ 1 |
► Typ 2 |
Mitnehmer = 50,2 mm | Mitnehmer = 57,2 mm |
Art. Nr.: 288026/288219 | Art. Nr.: 288020/288225 |
► Typ 3 |
► Typ 4 |
Mitnehmer = 67 mm | Mitnehmer = 46,6 mm |
Art. Nr.: 288024/288305 | Art. Nr.: 288217 |
► Typ 5 |
► Typ 6 |
Mitnehmer = 46,1 mm | Mitnehmer = 50,5 mm |
Art. Nr.: 288321 | Art. Nr.: 288022/288252 |
► Typ 7 |
► Typ 8 |
Mitnehmer = 63 mm | Mitnehmer = 60,5 mm |
Art. Nr.: 288004/288251 | Art. Nr.: 288028/288309 |
► Typ 9 |
► Typ 10 |
Mitnehmer = 52,5 mm | Mitnehmer = 61,5 mm |
Art. Nr.: 288210/288211 | Art. Nr.: 288212/288213 |
► Typ 11 |
► Typ 12 |
Mitnehmer = 60,2 mm | Mitnehmer = 54,4 mm |
Art. Nr.: 288334/288333 | Art. Nr.: 288346/288347 |
bei Standardauswahl |
---|
1 x SE Plus (Drehmoment nach Wahl) |
1 x Steckzapfen, Vierkant, 12 mm |
1 x Anschlusskabel 2,5 Meter (steckbar) |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
- Betriebsanleitung (1.5 MB)
